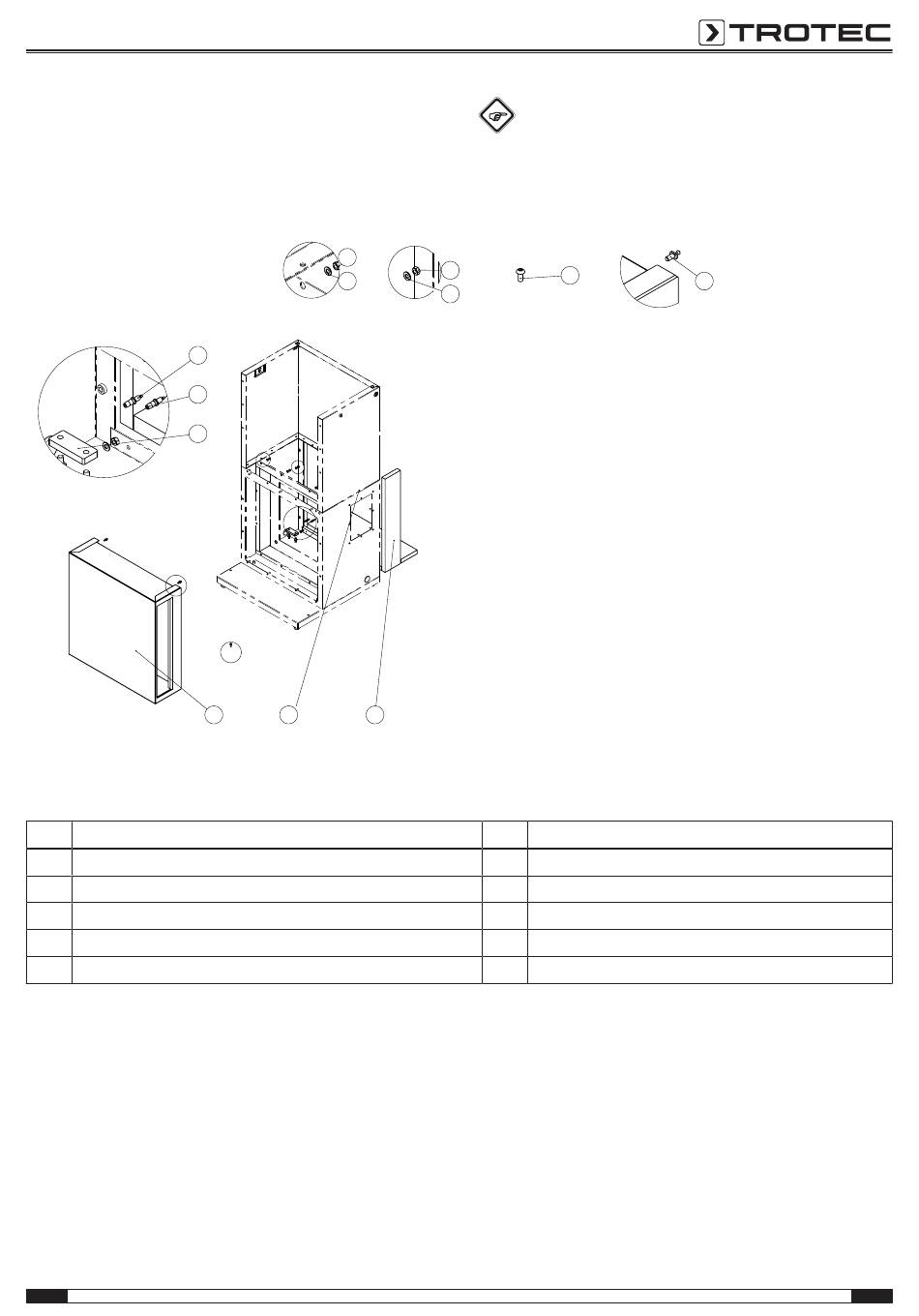

Ventilatorbox
3
3
2
DETAIL E
MAßSTAB 1 : 2
A
Nr.
Ersatzteil
1
Silencer (T0000706)
2
Stützplatte (T0000553)
3
Doppelschlauchverbinder (T0000370)
4
Verschlusszapfen (Haltebolzen M5)
5
Mutter (Sechskant DIN 934 M5 VZ)
DE
5
8
DETAIL D
MAßSTAB 1 : 2
D
C
E
B
1
5
9
Hochleistungsluftreiniger TAC V+ II / TAC M II
Info
Die Positionsnummern der Ersatzteile unterscheiden
sich von den in der Betriebsanleitung verwendeten
Positionsnummern der Bauteile.
5
7
DETAIL B
DETAIL C
MAßSTAB 1 : 2
MAßSTAB 1 : 2
Nr.
Ersatzteil
6
Schraube (Liko Inbus DIN7380-1 M5x12 VZ schwarz)
7
Scheibe (Sperrkant Ø5,1 x Ø10,2 x 1 VZ)
8
Scheibe (DIN 125 - A Ø5,3xØ10x1 VZ)
9
Dämmung Unterteil (0001364)
6
4
DETAIL A
MAßSTAB 1 : 2
29
