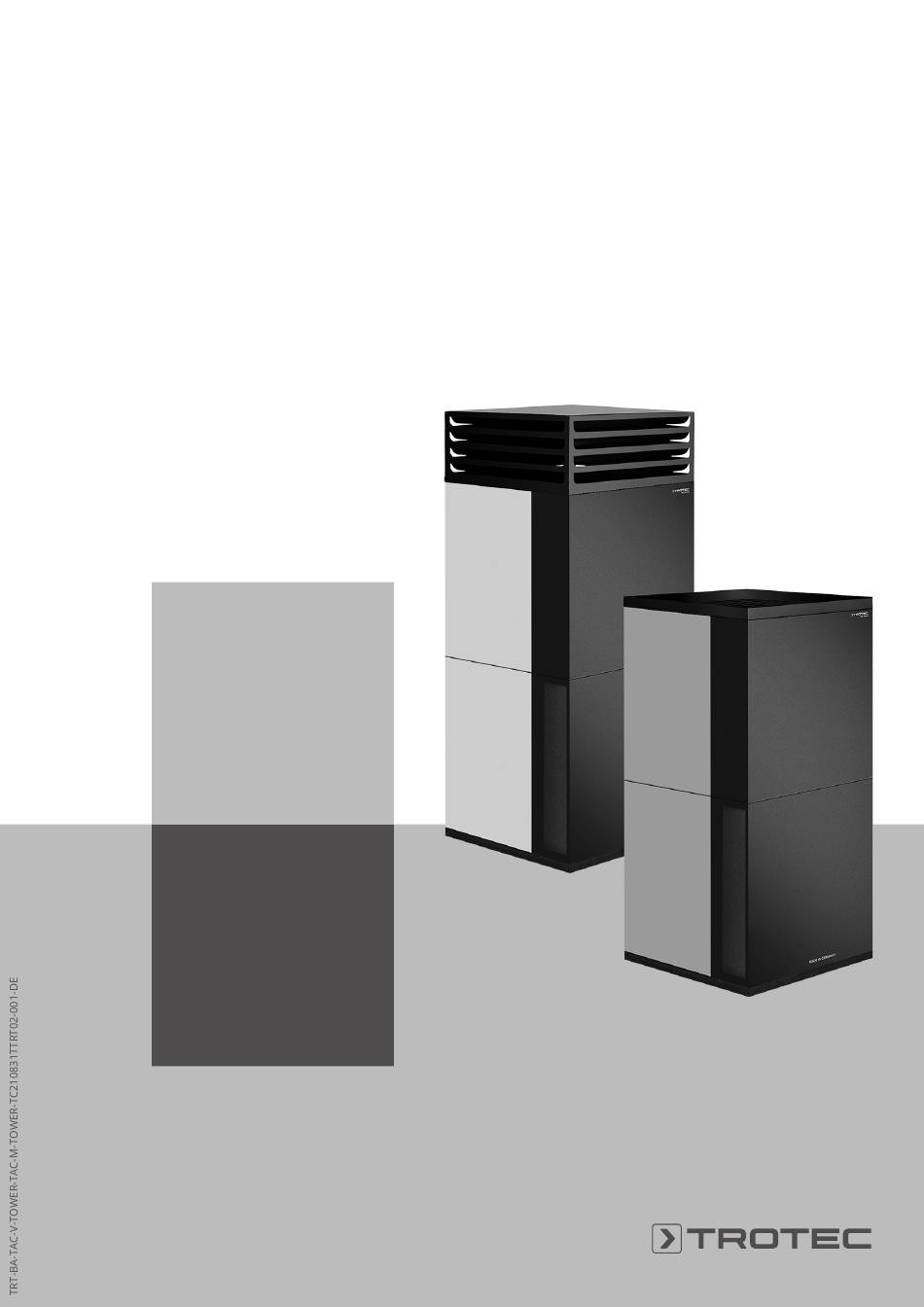

- Seite 1 TAC V+ TOWER / TAC M TOWER ORIGINALBETRIEBSANLEITUNG HOCHLEISTUNGSLUFTREINIGER...
-
Seite 2: Inhaltsverzeichnis
Sachschäden) hin, aber nicht auf Gefährdungen. Info Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen. Anleitung beachten Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Betriebsanleitung zu beachten ist. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 3: Sicherheit
Sie nicht, das Gerät wieder in Betrieb zu Gerät nur ein- und ausschalten, wenn sie beaufsichtigt nehmen. Bestellen Sie bei Trotec ein neues Netzkabel mit werden oder bezüglich des sicheren Gebrauchs des Netzstecker und ersetzen Sie damit das defekte Netzkabel Gerätes unterwiesen wurden und die daraus... -
Seite 4: Bestimmungsgemäße Verwendung
Personalqualifikation Personen, die dieses Gerät verwenden, müssen: • sich der Gefahren bewusst sein, die beim Arbeiten mit elektrisch betriebenen Luftreinigern entstehen. • die Betriebsanleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 5: Informationen Über Das Gerät

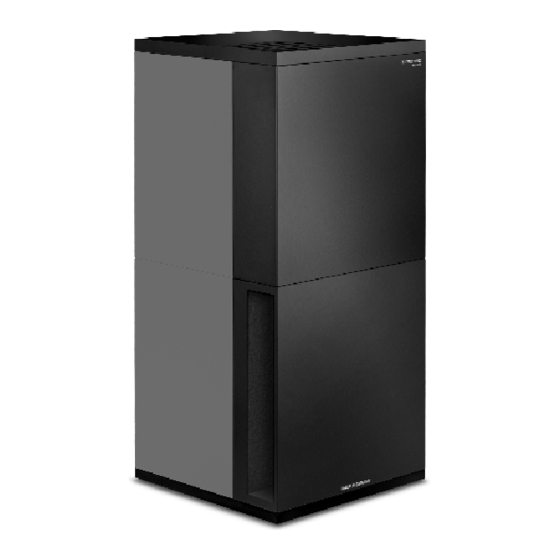

Ansteckungsrisiko in stark frequentierten Publikumszonen und gewährleistet staubfreie Arbeitsbedingungen in staubluftbelasteten Arbeitszonen. Bezeichnung TAC V+: Lamellenhaube TAC M: Ausblashaube Bedienelemente Standfuß Lufteinlass mit Luftfilter Netzkabelanschluss Wandhalterung (optional) HEPA-Filter (im Inneren des Geräts) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 6: Transport Und Lagerung
• Vor der Wiederinbetriebnahme des Gerätes überprüfen Sie den Zustand des Stromkabels. Bei Zweifeln an dessen einwandfreiem Zustand rufen Sie den Kundendienst an. • Lassen Sie das Gerät in jedem Fall einmal jährlich durch eine Elektrofachkraft überprüfen. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... - Seite 7 Luftfilter am Lufteinlass! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden. • Stellen Sie vor dem Einschalten sicher, dass der Luftfilter installiert ist. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
-
Seite 8: Bedienung
TAC V+ 16:09 Wenn Sie das Display an einer anderen Stelle als an der Schaltfläche Locked berühren, erscheint der folgende Hinweis: The Touch Screen is locked Der Bildschirm ist gesperrt L´écran est verrouillé Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... - Seite 9 Einstellungen zu wählen: die gewünschte Sprache aus. ð Keylock aus: Die Bildschirmsperre ist deaktiviert. 4. Bestätigen Sie die Sprachauswahl mit der Schaltfläche ð Bildschirmsperre ein: Die Bildschirmsperre ist aktiviert. Übernahme. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
-
Seite 10: Programmeinstellungen
Zeit durch einen bestimmten Luftdurchsatz Übernahme, um die Eingabe der PIN zu bestätigen. übersteuert werden. Sollten Sie die PIN vergessen, können Sie bei Trotec 1. Drücken Sie in der Hauptauswahl auf folgende einen Notfall-Entsperr-Code anfragen. Schaltflächen, um die Boosterfunktion einzustellen: Um die PIN-Eingabe an dieser Stelle abzubrechen, ð... - Seite 11 ð Die Änderung wird sofort ohne weitere Bestätigung TAC V+ 16:09 Silent Boost übernommen. ð Sobald das Gerät eingeschaltet wird, beginnt der Timer zu laufen und schaltet nach Ablauf der eingestellten Zeit das Gerät aus. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 12 5. Optional: Drücken Sie auf die Schaltfläche Lüfter, um die Lüfterstufe für die ausgewählte Schaltzeit einzustellen. Auto ð Es erscheint der Bildschirm Sollwert Lüfter. Sollwerte Konfiguration Zurück Sollwert Lüfter Zurück 1000 m /h Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 13 ð Bei der Dekontamination wird der Filter auf 100 °C aufgeheizt; das Intervall dauert 30 Minuten. ð Die Warnleuchte (12) leuchtet während der Filterregeneration blau. Warnung Schalten Sie das Gerät nicht während der Filterregeneration bzw. Dekontamination aus! Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
-
Seite 14: Nachbestellbares Zubehör
1. Gehen Sie vor wie unter Ausschalten beschrieben. 2. Ziehen Sie den Netzstecker aus der Netzsteckdose. 3. Reinigen Sie das Gerät gemäß dem Kapitel Wartung. 4. Lagern Sie das Gerät gemäß dem Kapitel Lagerung. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 15: Fehler Und Störungen
Gerät über den Ein/ Aus-Schalter (9) aus und warten Sie 10 Sekunden. Schalten Sie das Gerät wieder ein. Überhitzungs- Das Gerät ist Trennen Sie das schutz Motor überhitzt Gerät vom Netz und lassen Sie es abkühlen. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 16: Wartung
Sie sich darüber weiter Gedanken machen müssen. Wir melden uns für die Serviceintervalle bei Ihnen. Für einen rundum sicheren Betrieb empfehlen wir Ihnen den Abschluss eines Wartungsvertrages. Bitte sprechen Sie hierzu unseren Kundenservice an. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 17: Wartungsintervalle
11. Datum: ........12. Datum: ........Unterschrift: ........Unterschrift: ........Unterschrift: ........Unterschrift: ........13. Datum: ........14. Datum: ........15. Datum: ........16. Datum: ........Unterschrift: ........Unterschrift: ........Unterschrift: ........Unterschrift: ........Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 18: Tätigkeiten Vor Wartungsbeginn
Gehäuse eindringt. Achten Sie darauf, dass keine Feuchtigkeit mit elektrischen Bauteilen in Kontakt kommen kann. Verwenden Sie keine aggressiven Reinigungsmittel, wie z. B. Reinigungssprays, Lösungsmittel, alkoholhaltige Reiniger oder Scheuermittel zum Befeuchten des Tuches. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... - Seite 19 Sie erst, ob das Vorfilter-Vlies verschmutzt ist. Wenn Sie das Vorfilter-Vlies getauscht bzw. gereinigt haben und die Warnung weiter bestehen bleibt, dann tauschen Sie den F7-Filter gegen einen neuen Filter aus. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
-
Seite 20: Sicherheitstemperaturbegrenzer Überprüfen
3. Setzen Sie den neuen Luftfilter in das Gerät ein. 4. Setzen Sie den Lufteinlass (4) wieder auf das Gerät und drehen Sie die Schrauben an beiden Innenseiten am Gerät fest. III. Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... -
Seite 21: Technischer Anhang
(H14 oder H13) Luftfilter-Vorfilter F7 (EN 779:2002), ePM10 85 % (ISO 16890) F7 (EN 779:2002), ePM10 85 % (ISO 16890) Hochtemperatur-Schwebstofffilter TROTEC HEPA-H14 Heat Resistant (EN 1822) TROTEC HEPA-H14 Heat Resistant (EN 1822) Netzanschluss 220-240 V, 50 / 60 Hz 220-240 V, 50 / 60 Hz Durchschnittliche Leistungsaufnahme 0,14 kW bei 900 m /h Luftvolumen 0,14 kW bei 900 m... - Seite 22 Schaltplan Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 23 Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 24 Schraube (Senk Inbus DIN 7991 - M 3 x 6) Filterfassung (T0001567) Mutter (Mutter Sechskant DIN 934 M5 VZ) Dämmung Oberteil (T0001358) Schraube (Zyli. Inbus DIN 912 M04x10 VZ) Heizung (T0001348) Scheibe (Fächer DIN 6798 - A Ø5,3) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 25 Scheibe (DIN 125 - A Ø5,3xØ10x1 VZ) Drucksensor (SPS-G-2KO) Schraube (Liko Kreuz DIN7380-1 M3x6 VZ) USB Buchse (USB Geh. Verl. 30cm A-W auf A-M) Scheibe (DIN 125 - A Ø4,3xØ9x0,8 VZ) Abschlussplatte (FAP 2,5/4A YE) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 26 Heizstab (Heizel. Rohrheizkörper 277V 450W) Scheibe (DIN 125 - A Ø4,3xØ9x0,8 VZ) Scheibe (Fächer Ø4,3xØ8x0,5 VZ) Heizungshaube (T0001349) Schraube (Zyli. Inbus DIN 912 M4x8 VZ) Klemmbrücke (Klemmbrücke) Mutter (Sechskant DIN 934 M4 VZ) Verschlußstopfen (Ø25,5xØ19xØ16x1,5x7 schwarz) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 27 Mutter (Sechskant selbstsichernd DIN 985 M6 VZ) Verschlußstopfen (Ø30xØ25,5xØ20,5x1,5x8 schwarz) Schraube (Liko Kreuz DIN7985 M8x16 VZ schwarz) Bolzen mit Kopf (DIN 1444 Ø8 x 29 x Ø2) Schraube (Liko Kreuz DIN7985 M5x16 VZ schwarz) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 28 Positionsnummern der Bauteile. A (1 : 1) Ersatzteil Ersatzteil Gehäuse Unterteil (T0000665) Schraube (Liko Inbus DIN7380-1 M6x12 VZ schwarz) Gehäuse Oberteil (T0000746) Scheibe (Sperrkant Ø6 x Ø12,2 x 1,2 VZ) Wartungsdeckel (T0000711) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 29 Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Ersatzteil Ersatzteil Haube (T0000737) Scheibe (Sperrkant Ø10,2 x Ø22,3 x 2,5 VZ) Schraube (Sechskant DIN 933 M10x25 VZ) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 30 A (1 : 2) Ersatzteil Ersatzteil Scheibe (DIN 9021 Ø5,3xØ15x1,2 VZ) Abdeckkappe (M10 SW17 Kunststoff schwarz) Mutter (Sechskant DIN 934 M5 VZ) Scheibe (Ø10,3xØ15x3 weiß) Schutzblech (Schutzblech) Schraube (Sechskant DIN 931 M10x220 VZ) Lamellenhaube (Lamellenhaube) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 31 Schraube (Zyli. Inbus DIN 912 M4x12 VZ) Dichtband (Nadelfilz 25x1mm L=2920mm) Schraube (Zyli. Inbus DIN 912 M5x10 VZ) Scheibe (Sperrkant Ø5,1 x Ø10,2 x 1 VZ) Verbindungsblech Heizungsmantel (T0001346) Mutter (Sechskant selbstsichernd DIN 985 M5 VZ) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 32 Schraube (Liko Inbus DIN7380-1 M5x12 VZ schwarz) Stützplatte (T0000553) Scheibe (Sperrkant Ø5,1 x Ø10,2 x 1 VZ) Doppelschlauchverbinder (T0000370) Scheibe (DIN 125 - A Ø5,3xØ10x1 VZ) Verschlusszapfen (Haltebolzen M5) Dämmung Unterteil (0001364) Mutter (Sechskant DIN 934 M5 VZ) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
- Seite 33 Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Ersatzteil Ersatzteil Ventilator (Ventilator TAC V+) Schutzgitter (Lochkreis 206,6 o. 226,6mm Loch 5,4mm, Kunststoff schwarz) Schraube (Sechskant DIN 933 M10x25 VZ) Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower...
-
Seite 34: Entsorgung
Hersteller und Name des Bevollmächtigten der technischen Unterlagen: Trotec GmbH Grebbener Straße 7, D-52525 Heinsberg Telefon: +49 2452 962-400 E-Mail: info@trotec.de Ort und Datum der Ausstellung: Heinsberg, den 02.07.2021 Detlef von der Lieck, Geschäftsführer Hochleistungsluftreiniger TAC V+ Tower / TAC M Tower... - Seite 35 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
