Inhaltszusammenfassung für Trotec TAC 3000

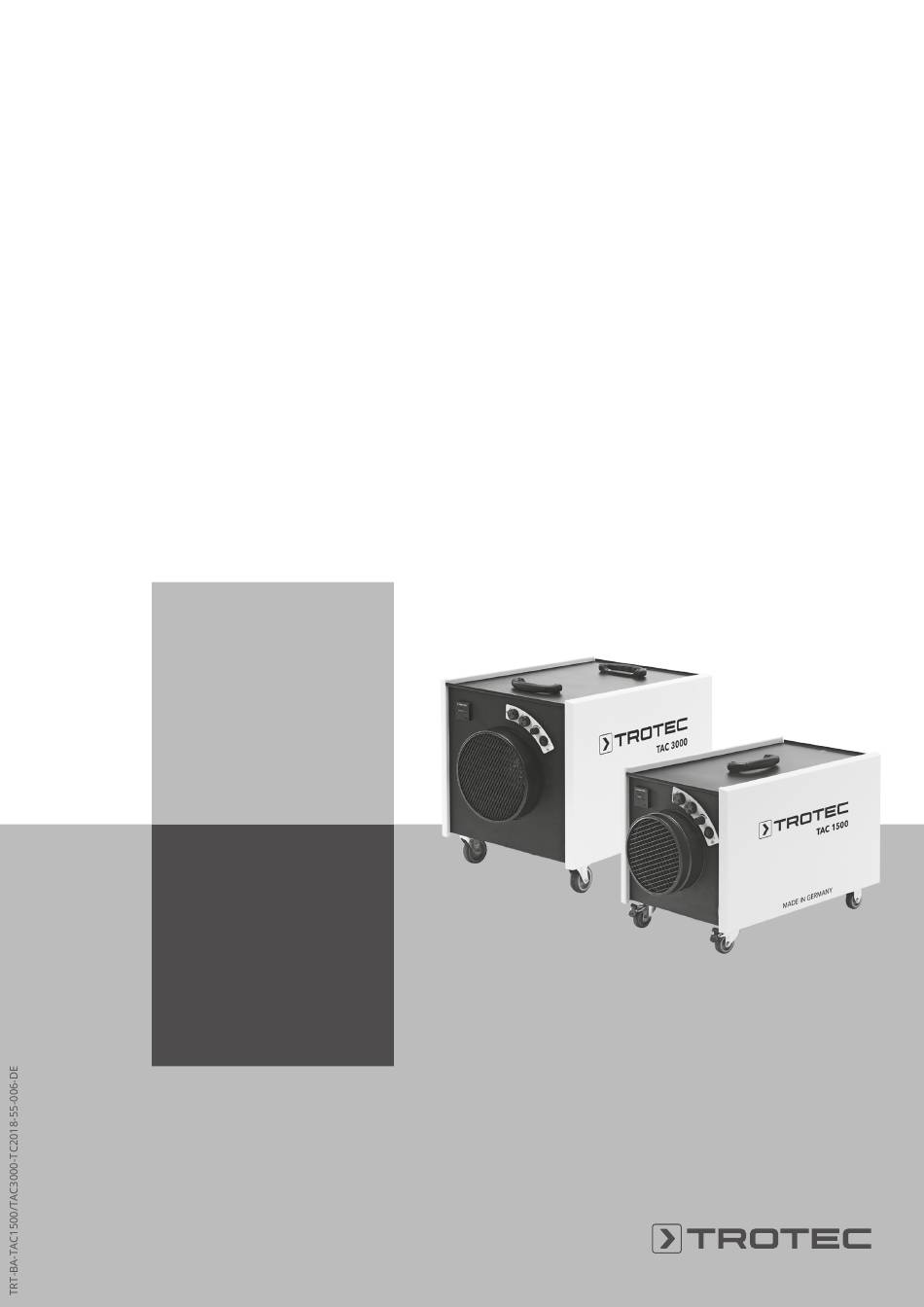

- Seite 1 TAC 1500 / TAC 3000 ORIGINALBETRIEBSANLEITUNG LUFTREINIGER...
-
Seite 2: Inhaltsverzeichnis
• Stellen Sie das Gerät aufrecht und standsicher auf. Anleitung beachten • Lassen Sie das Gerät nach einer Feuchtreinigung trocknen. Hinweise mit diesem Symbol weisen Sie darauf hin, Betreiben Sie es nicht im nassen Zustand. dass die Betriebsanleitung zu beachten ist. Luftreiniger TAC 1500 / TAC 3000... -
Seite 3: Bestimmungsgemäße Verwendung
• Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Wartungstätigkeiten (Gehäuse reinigen, Gebläse reinigen) Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, durchführen. Aufkleber und Etiketten in einem lesbaren Zustand. Das Gerät muss von unterwiesenem Personal betreut werden. Luftreiniger TAC 1500 / TAC 3000... -
Seite 4: Informationen Über Das Gerät
Das Gerät kann mit verschiedenen Filtern ausgestattet werden. Es bietet dem Benutzer die Möglichkeit, sowohl die Filterqualitäten als auch die Anordnung der Filterkette je nach Anwendungsbereich zu konfigurieren. Die Filter müssen je nach Einsatzbereich gewählt werden. Luftreiniger TAC 1500 / TAC 3000... -

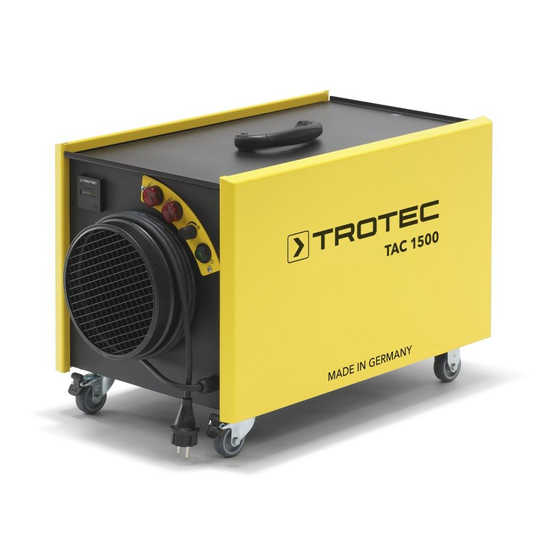

Seite 5: Gerätedarstellung
• trocken und vor Frost und Hitze geschützt • in aufrechter Position an einem vor Staub und direkter Sonneneinstrahlung geschützten Platz • ggf. mit einer Hülle vor eindringendem Staub geschützt Bezeichnung Transportgriffe Bedienfeld Luft-Ausblasöffnung Seitenpaneel (Revisionspaneel) Transportrolle Betriebsstundenzähler Luft-Ansaugöffnung Luftreiniger TAC 1500 / TAC 3000... -
Seite 6: Montage Und Inbetriebnahme
• Grobfilter G: Z-Line G4 (14) • Feinfilter F: Plissee M5 bis F9 (16) Der Grobfilter ist so einzubauen, dass er sich als Erstes im Luftstrom befindet. 2. Öffnen Sie die Spannverschlüsse (10) auf beiden Seiten des Geräts. Luftreiniger TAC 1500 / TAC 3000... - Seite 7 Konfiguration A Luftdurchsatz von 500 m³/h (TAC 1500) bzw. 1000 m³/ Allgemeine Konfiguration zur Luftfilterung von Grob- und h (TAC 3000) gewährleistet. Die geplanten BG- Feinstäuben oder zur Abscheidung von Schwebstoffen gem. Richtlinien empfehlen in diesem Fall den Austausch EN 60335-2-69 bis Staubklasse H. Hier steht die Filterung von des Filters für eine effektive Schadstofffilterung.
- Seite 8 5. Verbinden Sie auf der Elektroseite die Kabelanschlüsse mit Anschluss für Ventilator-Steuerung den zugehörigen Steckern: Anschluss für Ventilator-Box Stecker Kabel Anschluss Spannrahmen schwarz grau KABEL 1 Spannverschluss weiß schwarz KABEL 2 schwarz schwarz KABEL 3 Konfiguration A: Luftreiniger TAC 1500 / TAC 3000...
- Seite 9 Inbetriebnahme Beachten Sie bei der Aufstellung des Gerätes die Mindestabstände zu Wänden und Gegenständen gemäß Kapitel Technische Daten. Konfiguration B (11): Sensorschlauch S1 => Ventilator-Box 3 (12): Sensorschlauch S2 => Rahmen (13): Blindstopfen B => Filter-Box 2 Luftreiniger TAC 1500 / TAC 3000...
- Seite 10 Sie, ob wirklich alle Sensorschläuche fest eingesteckt wurden. • Das Gerät arbeitet im Umluftbetrieb, d. h. die verschmutzte Luft gelangt über die Luft-Ansaugöffnung in den Luftreiniger und wird gereinigt aus der Luft- Ausblasöffnung ausgeblasen. Luftreiniger TAC 1500 / TAC 3000...
-
Seite 11: Bedienung
ð Die Taste Ein/Aus (21) leuchtet auf. Farbnebelfilter 7.160.000.416 7.160.000.432 Luftmenge einstellen Lufttransportschlauch 6.100.001.200 6.100.001.205 Mit der stufenlosen Luftstromregelung haben Sie die Tronect SP-T, Länge 7,6 m Möglichkeit, die Drehzahl des Ventilators und damit den Luftdurchsatz des Gerätes zu verstellen. Luftreiniger TAC 1500 / TAC 3000... -
Seite 12: Fehler Und Störungen
• Warten Sie 10 Minuten, bevor Sie das Gerät neu starten. erfordern, dürfen nur von autorisierten Sollte das Gerät nicht anlaufen, lassen Sie eine elektrische Fachbetrieben oder von Trotec durchgeführt Überprüfung von einem Fachbetrieb oder von Trotec werden. durchführen. Hinweis Das Gerät ist laut bzw. -
Seite 13: Geräteinneres Reinigen
Die Filter müssen ausgetauscht werden, wenn die Wechselanzeige FILTER-BOX 2 (18) bzw. VORFILTER-BOX 1 (19) während des Betriebes aufleuchtet und ein akustisches Signal ertönt. Wenn ein Filter getauscht werden muss, gehen Sie wie im Kapitel Montage und Inbetriebnahme, unter Filter einsetzen beschrieben, vor. Luftreiniger TAC 1500 / TAC 3000... -
Seite 14: Technischer Anhang
Schleifen, Asbest- bzw. Schimmelpilzsanierung, Mineralstäube etc.; H13 nachgeschaltet; Luftwechsel pro Stunde optionale Ausstattung TAC 1500 TAC 3000 Führungsräder mit Luftreifen, spurlos auf Anfrage auf Anfrage Bockrollen (statt Führungsräder) auf Anfrage auf Anfrage Einfahrtaschen für Gabelstapler auf Anfrage auf Anfrage Luftreiniger TAC 1500 / TAC 3000... - Seite 15 Leistungsdiagramme Luftreiniger TAC 1500 / TAC 3000...
-
Seite 16: Entsorgung
Im Sinne der EG-Richtlinie Maschinen 2006/42/EG, mit Farbnebelfilter und Lufttransportschlauch* Anhang II Teil 1 Abschnitt A ohne Filter, mit Lufttransportschlauch* Hiermit erklären wir, die Trotec GmbH, dass die nachfolgend * Druckseitig angeschlossen, Standardlänge 7,6 m, verlegt mit bezeichnete Maschine entwickelt, konstruiert und gefertigt einem 90°-Bogen. Bei gestreckter, bogenfreier Verlegung wurde in Übereinstimmung mit den Anforderungen der EG-... - Seite 17 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
