Inhaltszusammenfassung für Trotec TAC ECO

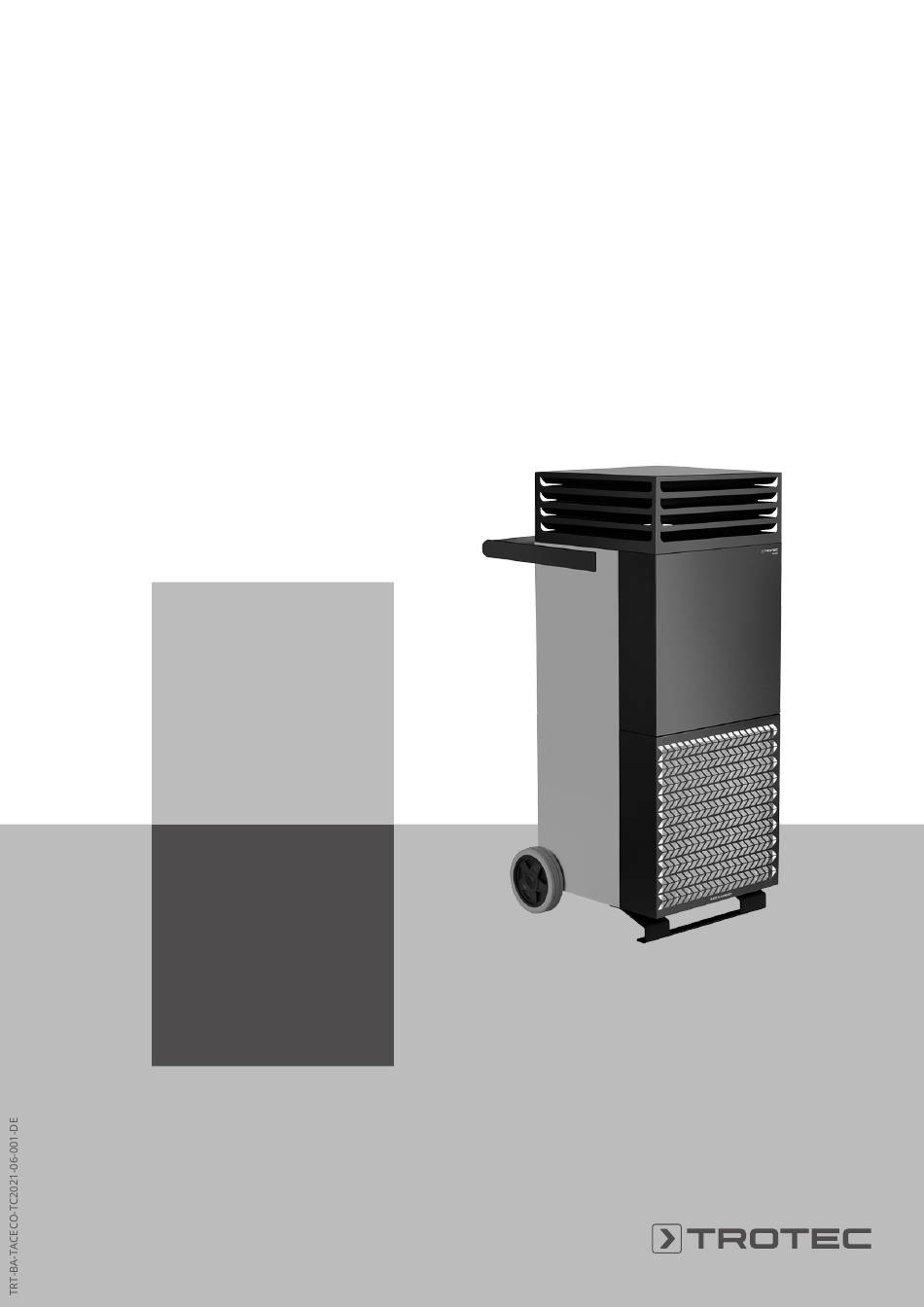

- Seite 1 TAC ECO ORIGINALBETRIEBSANLEITUNG HOCHLEISTUNGSLUFTREINIGER...
-
Seite 2: Inhaltsverzeichnis
Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung Anleitung beachten und Benutzer-Wartung dürfen nicht durch Kinder ohne Hinweise mit diesem Symbol weisen Sie darauf hin, Beaufsichtigung durchgeführt werden. dass die Betriebsanleitung zu beachten ist. Hochleistungsluftreiniger TAC ECO... -
Seite 3: Bestimmungsgemäße Verwendung
Verlängerungskabel vollständig aus. Vermeiden Sie elektrische Überlast. • Seniorenheime • Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten • Schulen an dem Gerät das Netzkabel aus der Netzsteckdose, indem • Konferenzräume Sie es am Netzstecker anfassen. • Produktionsräume Hochleistungsluftreiniger TAC ECO... -
Seite 4: Vorhersehbare Fehlanwendung
Es könnte für Kinder zu einem gefährlichen Spielzeug werden. Hinweis Betreiben Sie das Gerät nicht ohne eingesetzten Luftfilter am Lufteinlass! Ohne Luftfilter wird das Geräteinnere stark verschmutzt, dadurch kann die Leistung gemindert und das Gerät beschädigt werden. Hochleistungsluftreiniger TAC ECO... -

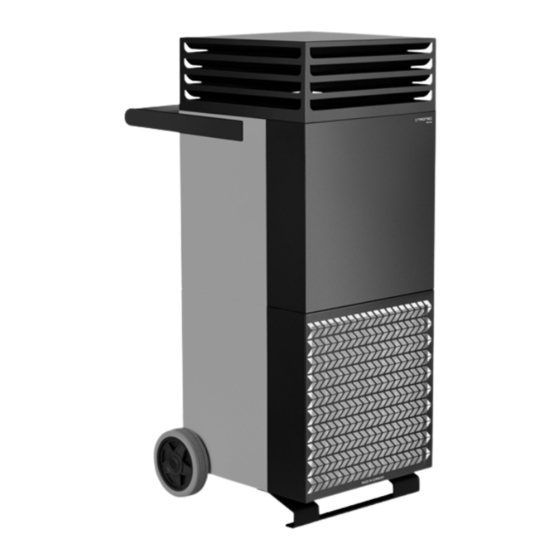

Seite 5: Informationen Über Das Gerät
H14-HEPA-Filterung und eine flexibel einstellbare Durchspülung der Zone, frei von Aerosolpartikeln. In Kombination mit dem integrierten G4 Z-Line Vorfiltersystem gewährleistet der Trotec H14-HEPA-Filter eine sichere Abschei- dung luftgetragener Keime, Viren und von Staub, Bakterien, Sporen oder Mikrofasern aus Papier sowie Textilien. Auf diese Weise reduziert das Gerät signifikant und sicher ein luftgetragenes Ansteckungsrisiko in stark frequentierten Publikumszonen und gewährleistet staubfreie... -
Seite 6: Transport Und Lagerung
Zustand des Stromkabels. Bei Zweifeln an dessen • Achten Sie darauf, dass Vorhänge oder andere einwandfreiem Zustand rufen Sie den Kundendienst an. Gegenstände die Luftströmung nicht behindern. • Lassen Sie das Gerät in jedem Fall einmal jährlich durch eine Elektrofachkraft überprüfen. Hochleistungsluftreiniger TAC ECO... -
Seite 7: Bedienung
Wert bei der Timer- Programmierung erhöhen 19 Taste Minus Wert bei der Timer- Programmierung verringern 20 Taste M Taste verfügt über zwei Funktionen: 1. Wechsel von Automatikmodus in den Eingabe-Modus 2. Eine Ebene zurück 21 Display Anzeige verschiedener Timereinstellungen Hochleistungsluftreiniger TAC ECO... - Seite 8 ð Sie befinden sich nun im Eingabe-Modus. 3. Bestätigen Sie Programm mit der Taste OK (17). 4. Bestätigen Sie Neue Schaltzeit mit der Taste OK (17). 5. Wählen Sie mit den Tasten Plus (18) oder Minus (19) den gewünschten Kanal aus. 6. Bestätigen Sie mit der Taste OK (17). Hochleistungsluftreiniger TAC ECO...
-
Seite 9: Nachbestellbares Zubehör
Außerbetriebnahme • Überprüfen Sie das Gerät von außen auf Verschmutzungen (siehe Kapitel Wartung). Lassen Sie ein verschmutztes Warnung vor elektrischer Spannung Geräteinneres von einem Fachbetrieb oder von Trotec Berühren Sie den Netzstecker nicht mit feuchten oder reinigen. nassen Händen. 1. Schalten Sie das Gerät am Ein/Aus-Schalter (11) aus. -
Seite 10: Wartungsintervalle
10. Datum: ....... 11. Datum: ....... 12. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......13. Datum: ......14. Datum: ....... 15. Datum: ....... 16. Datum: ....... Unterschrift: ......Unterschrift: ......Unterschrift: ......Unterschrift: ......Hochleistungsluftreiniger TAC ECO... -
Seite 11: Tätigkeiten Vor Wartungsbeginn
5. Setzen Sie die Luftfilter wieder ein. Warnung vor elektrischer Spannung Tätigkeiten, die das Öffnen des Gehäuses erfordern, dürfen nur von autorisierten Fachbetrieben oder von Trotec durchgeführt werden. Warnung Beachten Sie bei der Reinigung die lokalen Bestimmungen und Regelungen zur Hygiene. Schützen Sie sich bei Reinigungs- und Wartungsarbeiten mit geeigneter Schutzausrüstung (z. B. - Seite 12 2. Entnehmen Sie den Filter aus der Halterung. 3. Setzen Sie den neuen Luftfilter in das Gerät ein. 4. Setzen Sie den Lufteinlass wieder auf das Gerät und drehen Sie die Schrauben an beiden Seiten am Gerät fest. Hochleistungsluftreiniger TAC ECO...
-
Seite 13: Technischer Anhang
40 - 64 dB(A) Schallschutzhaube (Abstand 1 m) Abmessungen 690 x 610 x 1300 mm (Länge x Breite x Höhe) Mindestabstand zu Wänden und Gegenständen: oben (A): 50 cm hinten (B): 50 cm seitlich (C): 50 cm vorne (D): 50 cm Gewicht 81 kg Hochleistungsluftreiniger TAC ECO... - Seite 14 Schaltplan Hochleistungsluftreiniger TAC ECO...
- Seite 15 Ersatzteilzeichnung und -liste Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Ersatzteil Ersatzteil Rollen Gehäuse Unterteil Lamellenhaube Wartungsdeckel TAC ECO Gehäuse Hochleistungsluftreiniger TAC ECO...
- Seite 16 Schraube (Zyl. Kopf DIN 912 M 8 x 25) Frontpaneel Schraube (Zyl. Kopf DIN 912 M 4 x 12) Griff SBG Scheibe (Sperrkant SKK 4, Ø4,3 x Ø8,2 x 1,2) Kabelhalter Schraube (Zyl. Kopf DIN 912 M 5 x 14) Eingriffschutz Scheibe (DIN 9021 - Ø5,3 x Ø15 x 1,2) Hochleistungsluftreiniger TAC ECO...
- Seite 17 Verschlusszapfen Filterrahmen (K-Filterrahmen SBG-02459-03) Dichtband (Nadelfilz selbstklebend B/H=19/1mm L=550mm) Stützplatte (K-Stützplatte-00711-01) Kabeldurchführung (M 12x1,5 Schwarz) Achse (K-Achse-02409-01) Mutter (Kontermutter M 12 Schwarz) Filterkasten (Z-B1389-Filterkasten-01) Durchführung (Ø14 xØ10xØ6,1x1,5x6,4 mm) Schutzbügel (K-Schutzbügel-02424-01) Schraube (Sechskant DIN 933 - M 5 x 45) Dichtband (Nadelfilz selbstklebend B/H=19/1mm L=1440mm) Schraube (Sechskant DIN 933 - M 10 x 25) Hochleistungsluftreiniger TAC ECO...
- Seite 18 Mutter (M20x1,5 UL Schwarz) Mutter (Mutter für LEuchtmelder Teil 2/2 in P100 7509 enthalten) Distanzhülse (M420-SW8-IG) Schraube (Liko Inbus DIN 7380-M5x6 VA) Durchgangsklemme (FRK 2,5-4 BG) Schraube (Liko Inbus DIN 7380-M5x8 VA) Durchgangsklemme (FRK 2,5-4 GNYE) Scheibe (DIN 125 - A Ø5,3 VA) Endstütze Bedienteil (K-Bedienteil ECO-02510-01 Schwarz) Differenzdruckwächter Hutschiene (K-Hutschiene-00897-01 Länge = 70 mm) Hochleistungsluftreiniger TAC ECO...
- Seite 19 Lamellenhaube Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Ersatzteil Ersatzteil Scheibe (DIN 9021 - Ø5,3xØ15x1,2) Schutzblech Mutter (Sechskant DIN 934 - M 5) Lamellenhaube Hochleistungsluftreiniger TAC ECO...
- Seite 20 Ersatzteil Ersatzteil Schraube (Sechskant DIN 933 - M 10 x 25) Fingerschutz Mutter (Sechskant DIN 934 - M 6 V2A) Fingerschutz Schraube (Senk Inbus DIN 7991 M 4 x 20 VA) Gewindereduzierung (M 6 auf M 4 VA) Ventilator Adapterplatte Hochleistungsluftreiniger TAC ECO...
-
Seite 21: Entsorgung
Elektro- und Elektronik-Altgeräte zur Verfügung. Die Anhang II Teil 1 Abschnitt A Adressen erhalten Sie von Ihrer Stadt- bzw. Hiermit erklären wir, die Trotec GmbH, dass die nachfolgend Kommunalverwaltung. Sie können sich auch auf unserer bezeichnete Maschine entwickelt, konstruiert und gefertigt Webseite https://de.trotec.com/shop/ über weitere, von uns wurde in Übereinstimmung mit den Anforderungen der... - Seite 22 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
