Erwägung gezogen werden sollte.
Die Schutzecken der Verpackung und die Kunststoffhülle
•
herausnehmen.
Die Kunststoffhülle wegen der damit verbundenen
•
Risiken nicht in Reichweite von Kindern lassen.
Das Gerät überprüfen, bevor fortgefahren wird, und falls
•
Schäden festgestellt werden, den Lieferanten oder, wenn
dies nicht möglich ist, unser Unternehmen kontaktieren.
5.1.4. Transport bis zum Aufstellungsort.
Es wird empfohlen, die USV mit einem Gabelstapler oder einem
geeigneten Transportmittel zu transportieren, wobei die Entfer-
nung zwischen beiden Standorten berücksichtigt werden muss.
Bei einer großen Entfernung empfiehlt es sich, das verpackte
Gerät bis in die Nähe des Installationsorts zu bringen und es
dort auszupacken.
5.1.5. Standort, Befestigung und Erwägungen.
Alle USV der Serie TWIN RT2 LION sind für die Montage der
Geräte als Turm-Modell - vertikale Anordnung der Geräte - oder
als Rack-Modell - horizontale Anordnung - für den Einbau in
19"-Schränke konzipiert.
Die Anweisungen in den entsprechenden Abschnitten bezüg-
lich einer der beiden Möglichkeiten befolgen, unter Berücksich-
tigung der speziellen Konfiguration Ihres Geräts.
In den bis werden beispielhaft die Darstellungen eines Ge-
rätes gezeigt.
Diese Abbildungen dienen als Hilfe und Anleitung bei den zu
befolgenden Schritten und sind auf keinen Fall dazu bestimmt,
die Anweisungen für ein einzelnes Modell zu spezifizieren, ob-
wohl in der Praxis die durchzuführenden Aktionen für alle Mo-
delle immer gleich sind.
Für alle Anweisungen bezüglich der Anschlüsse siehe Abschnitt
5.2.
5.1.5.1. Rotation des Bedienfelds mit LCD-Display.

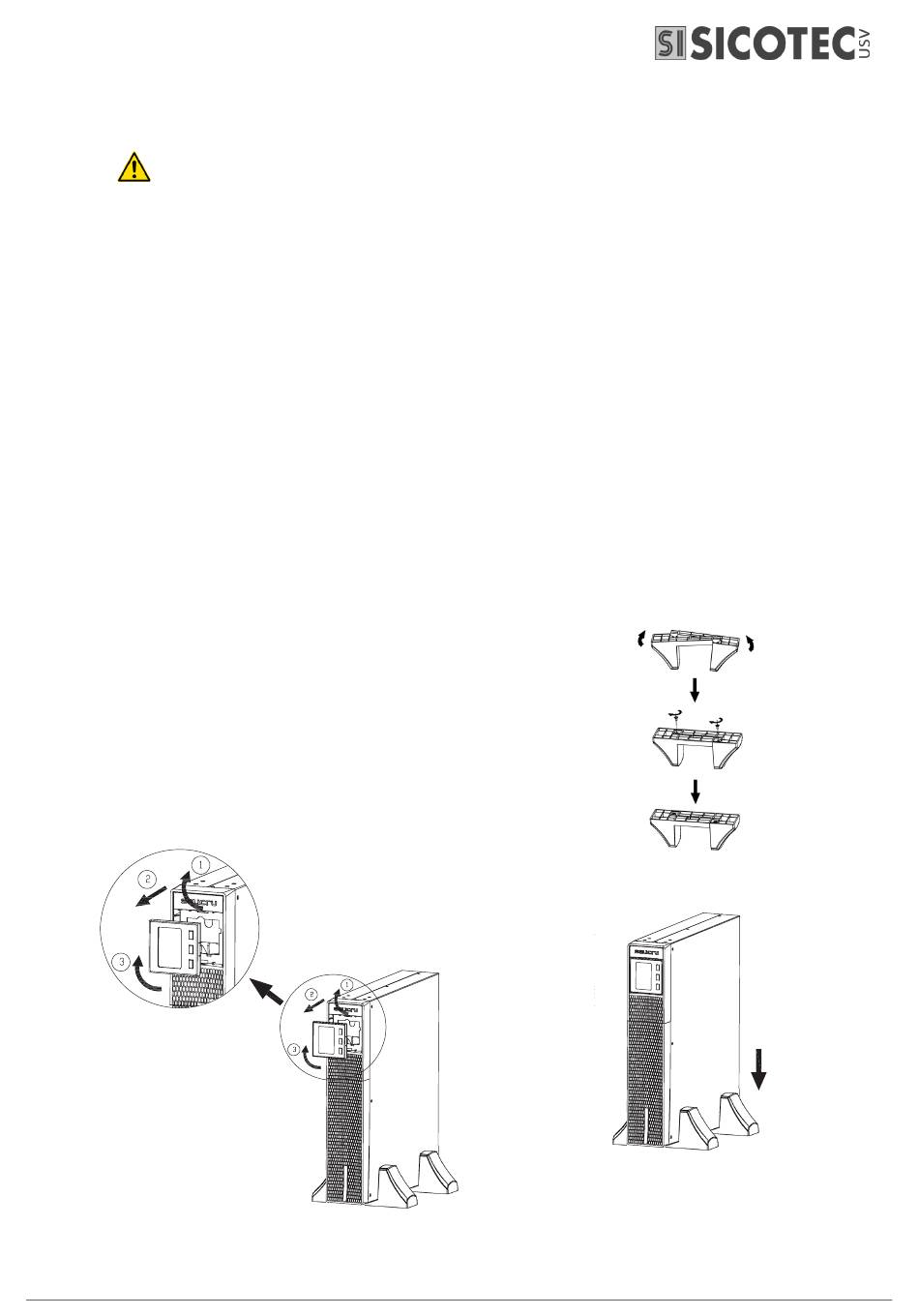

Abb. 3. Rotation des Bedienfelds mit LCD-Display über
die Kunststoff-Frontverkleidung.
12
Um das Lesen der Meldungen auf dem Display zu erleichtern,
wenn das Gerät vertikal installiert ist, kann das Bedienfeld im
Uhrzeigersinn um 90º gedreht werden (siehe ).
Ebenso kann die Drehung des Bedienfeldes umgekehrt durch-
geführt werden, wenn ein als Turm angeordnetes Gerät als
Rack montiert werden soll.
In diesem Fall dreht sich das Bedienfeld gegen den Uhrzeiger-
sinn.
Folgendermaßen vorgehen:
Die Fingerspitzen in die Aussparungen der Kunststoffver-
•
kleidung, die das Display einrahmt, einführen und es her-
ausziehen.
Das Bedienfeld mit der LCD-Anzeige um 90° nach rechts
•
bezüglich seiner Anfangsposition drehen und anschließend
wieder in die Front einsetzen.
5.1.5.2. Vertikale Montage -Turmausführung-.
Das Bedienfeld gemäß Abschnitt drehen.
•
Nehmen Sie die 4 mit dem Gerät gelieferten Kunststoff-
•
teile, paarweise, setzen Sie sie zusammen und befestigen
Sie sie mit den mitgelieferten Schrauben, um zwei Sockel
oder Sockel zu erhalten.
Die USV im stehend zwischen den beiden Basen mit einem
•
Abstand von 70 mm, ab dem Ende gemessen, stellen (siehe
Fig. 4).
