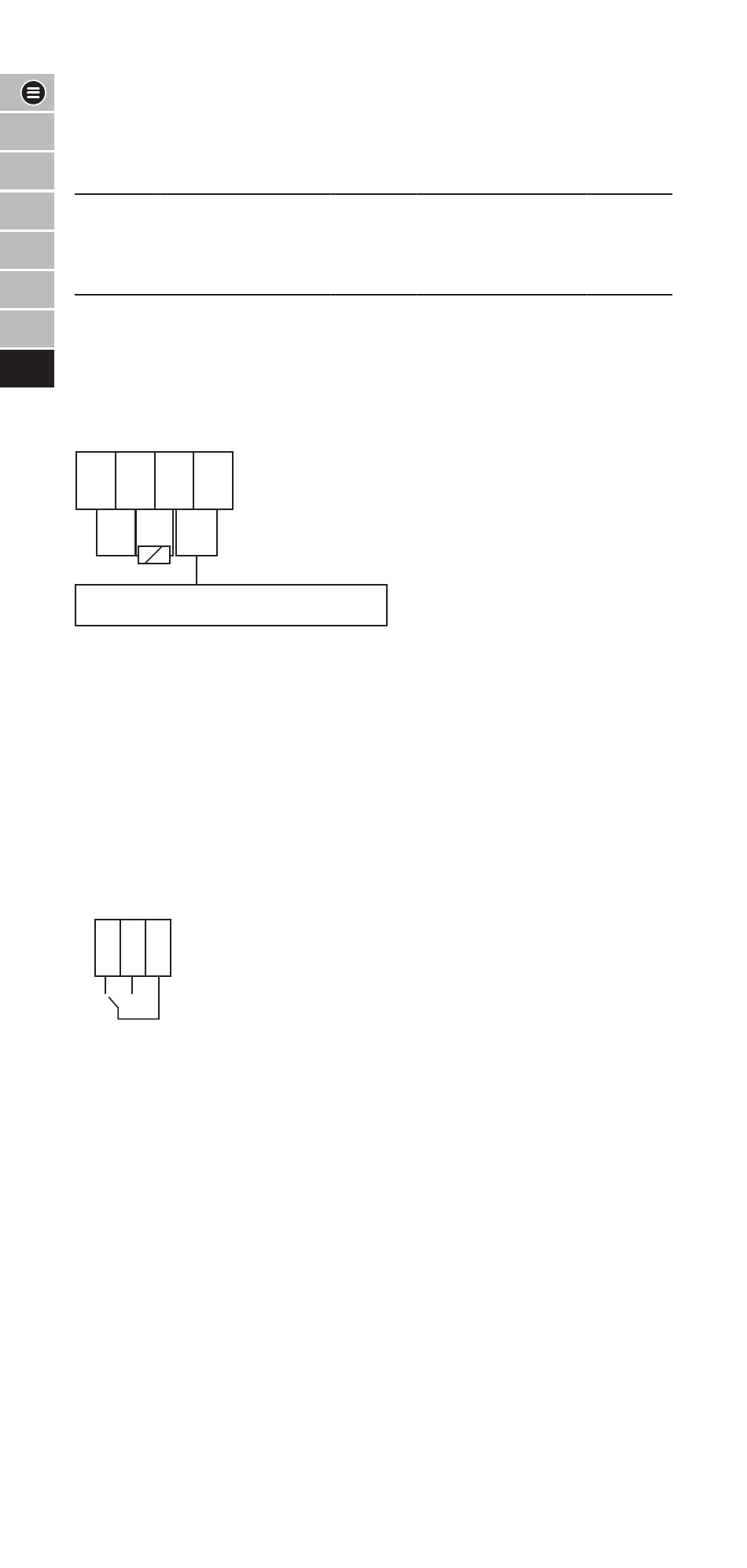

ZACISKI TERMOSTATU I PODŁĄCZENIA
Schemat: strona
EN
1 Zaciski zasilające
DE
FR
1
Zasilanie
FI
230V
Wyjście
IT
• Zaciski 2 i 3 są połączone elektrycznie.
ES
• Zaciski 5, 6 i 7 są połączone elektrycznie.
PL
UWAGA: Nie odłączać przewodu uziemiającego.
2 Awaria czujnika \ Tryb awaryjny - konfiguracja zacisków
2
1
Mostek 3-4 usunięty = Wyjście wyłączone
Mostek 3-4 połączony = Wyjście włączone
• Zaciski od 1 do 3 pozwalają na podłączenie czujnika 3 przewodowego.
• Zaciski 3 i 4 pozwalają wybrać użytkownikowi domyślny status
ogrzewania w przypadku awarii czujnika:
– Bez mostka łączącego zaciski ogrzewanie będzie wyłączone w
przypadku awarii czujnika (ustawienie domyślne)
– Z mostkiem łączącym zaciski ogrzewanie zostanie włączone w
przypadku awarii czujnika
3 Przekaźnik alarmowy
• Brak awarii: 1-3 zwarte, 2-3 otwarte
• Awaria: 1-3 otwarte, 2-3 zwarte
1 2 3
4 Napięcie i prąd znamionowy
Maksymalny prąd przełączania 32A, obciążenie rezystancyjne
Um = 253 Vac dla wszystkich wersji za wyjątkiem wersji z rozszerzonym
zakresem napięcia
Um = 277 Vac dla wszystkich pozostałych wersji
Uwaga: Można stosować wyłącznie dławiki kablowe lub zaślepki z
atestem Ex eb i Ex tb, które posiadają podkładkę uszczelniającą lub
uszczelkę.
42 | nVent.com/RAYCHEM
2
3
P. Neutralny
Zasilanie P.
Wyjście
Neutralny
3
4
4
5
Zasilanie
Uziemienie
230V
6
7
Uziemienie
Uziemienie
