- Seite 1 Regumat RTAF-180 Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Regumat RTAF-180 Inhaltsverzeichnis Seite Allgemeine Angaben ......................5 Gültigkeit der Anleitung ......................... 5 Typenschild ............................5 Lieferumfang ............................5 Kontakt ..............................5 Verwendete Symbole ..........................5 Sicherheitsbezogene Informationen ..................5 Bestimmungsgemäße Verwendung ......................5 Warnhinweise ............................5 Sicherheitshinweise ..........................6 2.3.1... - Seite 4 Regumat RTAF-180 Inhaltsverzeichnis Seite Störungen beheben ......................19 Instandhaltung ........................20 9.3.1 Dichtigkeitskontrolle (Sichtprüfung 1 x jährlich) ..................20 9.3.2 Betätigung der Absperrkugelhähne (1 x jährlich) ..................20 9.3.3 Elektronische Komponenten und Steckverbindungen (1 x jährlich) ............20 Hinweise für den Betreiber ....................20 Demontage und Entsorgung ....................21 11.1...
-
Seite 5: Allgemeine Angaben
Deutschen übersetzt. Die Betriebssicherheit ist nur bei bestimmungsgemäßer Verwendung des Produktes gewährleistet. Gültigkeit der Anleitung Das Kesselanbindungssystem Regumat RTAF-180 wurde Diese Anleitung gilt für die Station für als Bindeglied zwischen Festbrennstoffkessel und Festbrennstoffkessel Regumat RTAF-180 (Art. Nr. nachgeordneten Komponenten entwickelt. -
Seite 6: Sicherheitshinweise
Regumat RTAF-180 Sicherheitsbezogene Informationen Sicherheitshinweise 2.3.6 Verletzungsgefahr durch das Gewicht des Produktes Wir haben dieses Produkt gemäß aktueller Sicherheitsanforderungen entwickelt. Tragen Sie bei der Montage immer Beachten Sie folgende Hinweise zum sicheren Gebrauch. Sicherheitsschuhe. 2.3.1 Lebensgefahr durch elektrischen Strom 2.3.7 Verletzungsgefahr bei unsachgemäßer... -
Seite 7: Technische Beschreibung

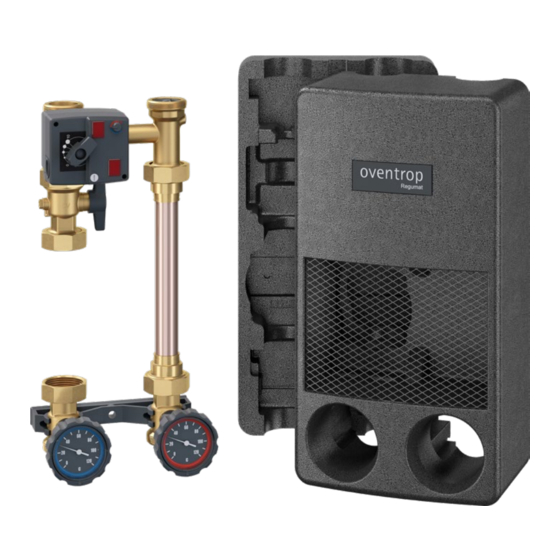

Regumat RTAF-180 Technische Beschreibung 3. Technische Beschreibung 3.1.2 Aufbau Armaturengruppe Aufbau 3.1.1 Aufbau Station Abb. 1: Aufbau Station Oberschale Einlegeblock Armaturengruppe Abb. 2: Aufbau Armaturengruppe Wandhalterung Thermometer (2x), Anzeige der Vor- und Distanzstück Rücklauftemperatur Unterschale Drehgriffe für Absperrkugelhähne Flanschrohr Pumpenkugelhahn mit Knebelgriff Stellmotor Adapter für den Stellmotor... -
Seite 8: Aufbau Stellmotor Mit Festwertregelung
Reaktion des Antriebs auf eine Temperaturänderung am Fühler entsprechend der Trägheit des Systems gewählt werden. Sperrventil Der Regumat RTAF-180 ist mit einem Sperrventil ausgestattet, so dass im geschlossenen Zustand der Durchfluss des Mediums nur in Förderrichtung möglich ist Das Ventil verhindert die Schwerkraftzirkulation, ist jedoch nicht dichtschließend. -
Seite 9: Dip- Schalter
Regumat RTAF-180 Technische Beschreibung LED-Anzeige grün Öffnungsrichtung im Uhrzeigersinn • Ein = Normalbetrieb • Blinkend = Antriebskalibrierung 3.3.1.2 DIP 2 und DIP 3: Temperaturbereich Abdeckung DIP-Schalter Mit DIP 2 und 3 können Sie einen Temperaturbereich zum Drehknopf für Temperatureinstellung Schutz der Anlage definieren. Dadurch verhindern Sie, dass Funktionsstörungen durch die Wahl einer zu hohen... -
Seite 10: Betriebsmodus
Regumat RTAF-180 Technische Beschreibung 3.3.2.1 Automatikbetrieb °C Abb. 11: Temperaturverlauf Abb. 13: Automatikbetrieb 3.3.2.2 Manueller Betriebsmodus Abb. 12: Empfindlichkeit Normale Empfindlichkeit (DIP 4 OFF) • Höhere Empfindlichkeit • Antrieb reagiert schneller auf (DIP 4 ON) Veränderungen Abb. 14: Manueller Betriebsmodus Verwenden Sie die Einstellung x10 in einem Schalten Sie das Gerät mit dem Drehknopf (Position... -
Seite 11: Sperrventil
Regumat RTAF-180 Technische Beschreibung 3.3.3.1 Bypass Heizungs-Kreis vom 3.3.3.3 Heizkreis vollständig geöffnet Festbrennstoffkessel Das im Kessel erwärmte Medium wird vollständig in den Heizkreis (zum Wärmespeicher, bzw. Flächenheizungen Das im Kessel erwärmte Medium wird vollständig zurück oder Radiatoren) geleitet. in den Kessel geleitet. -
Seite 12: Sperrventil Geöffnet (Befüllung, Wartung)
Regumat RTAF-180 Technische Beschreibung 3.3.4.2 Sperrventil geöffnet (Befüllung, Wartung) Materialien Armaturen Messing Dichtungen EPDM Flanschrohr Kupfer, Messing EPP (Expandiertes Wärmedämmung Polypropylen) Drehgriffe/ PA 6.6 Wandhalterung Äußere Abmessungen Wärmedämmung (H/B/T) 465/248/213 mm Höhe der Armatur 411 mm Achsabstand 125 mm Baulänge Pumpe 180 mm Abb. -
Seite 13: Abmessungen
3.4.2 Abmessungen Die aktuelle Liste des Zubehörs und der Ersatzteile finden 3.4.2.1 Vorderansicht Sie auf unserer Internetseite. Rufen Sie die Internetseite www.oventrop.com auf. G 1 1/2 G 1 1/2 Öffnen Sie die Suche durch einen Klick auf das Lupensymbol Geben Sie die Art. Nr. „1354560“ in das Suchfeld ein. -
Seite 14: Montage
Regumat RTAF-180 Montage 6. Montage 6.1.1 Wandmontage Benötigtes Werkzeug Stellen Sie vor dem Montieren der Station sicher: Halten Sie für die Wandmontage folgendes Werkzeug • dass Rohrleitungen zum Einbauort verlegt, bereit: gespült und auf Dichtheit geprüft sind. • • dass eine spritzwassergeschützte Stift zur Markierung •... - Seite 15 Regumat RTAF-180 Montage Abb. 23: Unterschale anschrauben Setzen Sie das mitgelieferte Distanzstück (Position in Abb. 1 auf Seite 7) in die obere Bohrung der Unterschale ein. Abb. 24: Armaturengruppe eingehängt (Darstellung ohne Pumpe) Befestigen Sie die Unterschale und die Wandhalterung mit den mitgelieferten Sechskant-Schrauben (SW 12) Die Station ist für die Verrohrung und weitere...
- Seite 16 Regumat RTAF-180 Montage Verrohren Sie die Station • Alle Anschlüsse sind mit Außengewinden ausgeführt und flachdichtend. • Beachten Sie die in den Technischen Daten aufgeführten Drehmomente für die Überwurfmuttern. • Verwenden Sie die im Lieferumfang enthaltenen Dichtungen. ACHTUNG Betriebsstörung der Mischerarmatur durch unter...
-
Seite 17: Schutzpotentialausgleich/Erdung
Regumat RTAF-180 Montage Schutzpotentialausgleich/Erdung Pumpe anschließen • WARNUNG Die Pumpe wird durch Ihre Anlage ( im Normalfall durch den Regler Ihres Lebensgefahr durch elektrischen Strom Festbrennstoffkessels) gesteuert. • Bei Berührung spannungsführender Bauteile Befolgen Sie die Ihrer Pumpe beiliegende besteht Lebensgefahr. -
Seite 18: Inbetriebnahme
Regumat RTAF-180 Inbetriebnahme Inbetriebnahme Kontrollieren Sie alle Schnittstellen nach Außen zur Verrohrung und innerhalb der Station auf Feuchtigkeit. Ziehen Sie gegebenenfalls Verschraubungen nach. Temperatureinstellung Stellmotor an die ACHTUNG Spannungsversorgung anschließen Kondensat- und Teerbildung durch zu niedrige Stecken Sie das Netzteil des Stellantriebs mit Temperaturen Festwertregelung in die Schutzkontakt-Steckdose. -
Seite 19: Störungen Beheben
Regumat RTAF-180 Störungen beheben 8. Störungen beheben STÖRUNG URSACHE BEHEBUNG Grüne LED blinkt 1x pro Sek. Antrieb führt eine Kalibrierung aus Nach ca. 280 Sek. hat der Antrieb den max. Drehbereich abgefahren und wechselt wieder in den Normalbetrieb Grüne LED blinkt 2x pro Sek. -
Seite 20: Instandhaltung
Regumat RTAF-180 Instandhaltung 9. Instandhaltung 10. Hinweise für den Betreiber Lassen Sie sich vom Fachhandwerker in den sicheren VORSICHT und bestimmungsgemäßen Gebrauch der Station und Verbrühungsgefahr durch heiße Medien! die notwendigen Wartungsarbeiten einweisen! Wenn die Station in Betrieb war besteht Führen Sie mindestens einmal im Monat eine... -
Seite 21: Demontage Und Entsorgung
Regumat RTAF-180 Demontage und Entsorgung 11. Demontage und Entsorgung 11.3 Entsorgung Wenn das Gebrauchsende des Produktes erreicht oder ein ACHTUNG irreparabler Defekt vorliegt, muss es demontiert und Verschmutzungsgefahr für die Umwelt! umweltgerecht entsorgt bzw. müssen die Bestandteile Nicht fachgerechte Entsorgung kann zu wiederverwertet werden. -
Seite 22: Anhang
Regumat RTAF-180 Anhang 12. Anhang 12.1 Umbau Vorlaufstrang auf Rücklaufseite Im Auslieferungszustand befindet sich der Vorlaufstrang auf der rechten Seite. Je nach Aufbau der Heizungsanlage kann es erforderlich sein, den Vorlauf- und Rücklaufstrang zu tauschen. Abb. 28: Vorlaufstrang links 12.1.1 Mischhahn mit Regler lösen... -
Seite 23: Regler Demontieren
Regumat RTAF-180 Anhang 12.1.3 Drehgriff demontieren Wenn Vor- und Rücklaufstrang getauscht wurden, ist es notwendig, dass auch die Anzeige am Regler gewendet wird. Die Drehrichtungsanzeige ist zu diesem Zweck beidseitig spiegelverkehrt bedruckt. Ziehen Sie den Drehgriff (Position in Abb. 3 auf Seite 8) mit Kunststoff-Stopfen (Position in Abb. -
Seite 24: Drehgriff Montieren
Regumat RTAF-180 Anhang 12.1.5 Drehgriff montieren Lösen Sie die Muffe und den Messingstopfen jeweils mit zwei Maulschlüsseln (SW 36) vom Armaturgehäuse Montieren Sie die Drehrichtungsanzeige und den Drehgriff an den Regler. Fixieren Sie den Drehgriff mit dem Sicherungsstift. Abb. 33: Drehgriff montieren 12.1.6 Umbau 3-Wege-Mischhahn... - Seite 25 Regumat RTAF-180 Anhang ACHTUNG Beschädigung der O-Ringe! Ein unvorsichtiger Einbau der Bauteile kann zu einer Beschädigung der O-Ringe bzw. Dichtungen führen. Achten Sie beim Einbau darauf, dass weder Muffe noch Messingstopfen verkantet angesetzt werden. Ziehen Sie die Muffe und den Messingstopfen jeweils mit zwei Maulschlüsseln (SW 36) fest (Drehmoment 30...
- Seite 28 Oventrop GmbH & Co. KG · Paul-Oventrop-Str. 1 · 59939 Olsberg Tel. +49 2962 820 · Fax +49 2962 82400 · mail@oventrop.com · www.oventrop.com...
