1 Demontage „Regtronic PQ" Regler
WARNUNG
– Alle Arbeiten sind im spannungsfreien Zustand auszuführen.
Das Wiederanlegen der Versorgungsspannung ist stets der
letzte Arbeitsschritt.
– Während der Montagearbeiten sind alle Kugelhähne des Pri-
mär- und Sekundärkreises geschlossen zu halten
– Vor Arbeiten an der Anlage sicherstellen, dass die Rohrlei-
tungen und die Armaturen abgekühlt und entleert sind.
1.1 Trennen der Verkabelung
– T1 Temperatursensor Primärseite Vorlauf vom Kugelhahn lösen.
– T2 Sensorkabel vom Warmwasseraustritts Temperatursensor
abziehen.
– T3 Anlegefühler vom Rohr abziehen.
– P1 Pumpenanschlusskabel von der Primärpumpe entfernen.
– P2 Pumpenanschlusskabel von der Zirkulationspumpe entfer-
nen.
– „Regtronic PQ" Regler mit Isolierung vom Wärmetauscher ziehen.

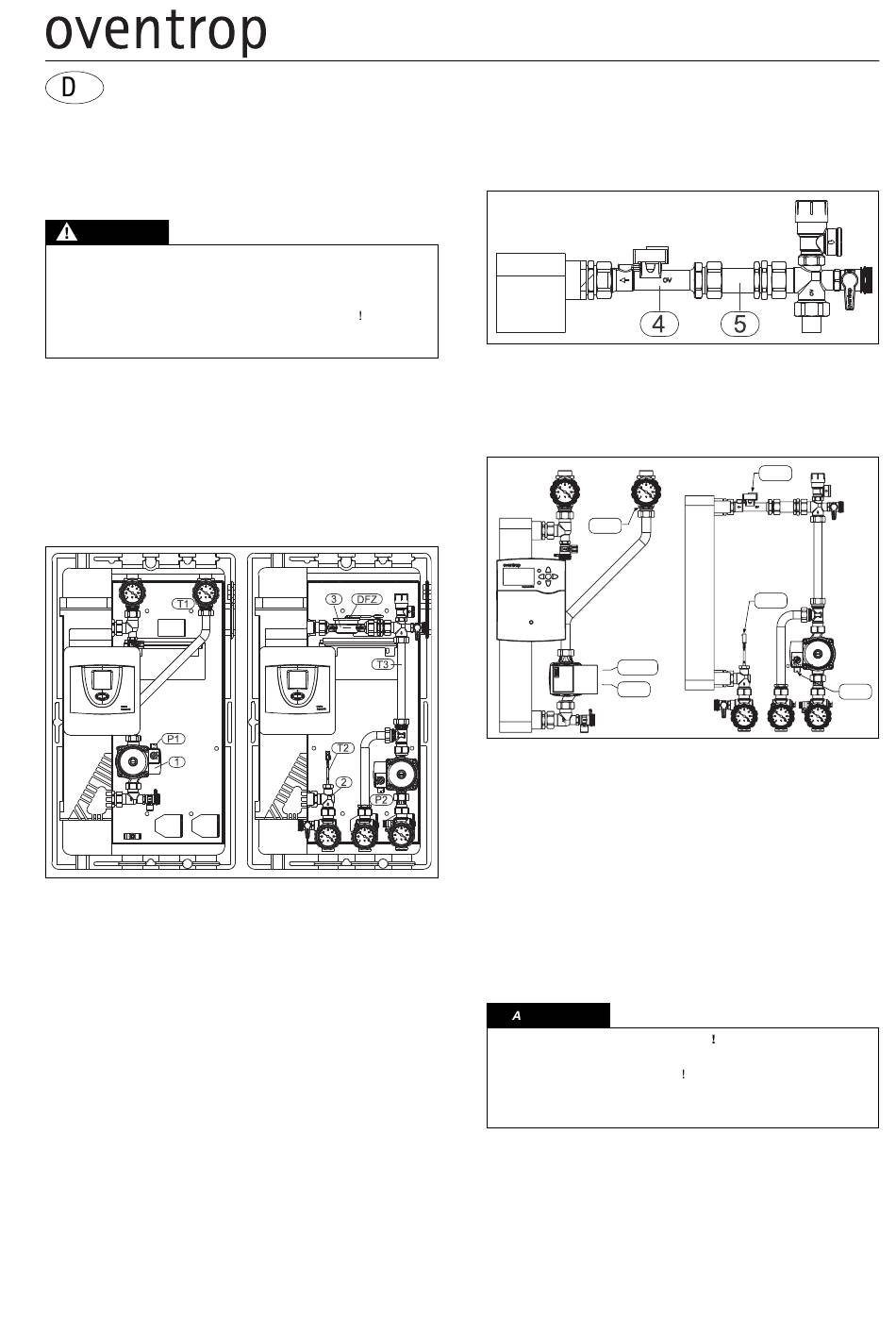

Abb. 1: „Regumaq XZ-30" Primär- und Sekundärkreis
2 Montage „Regtronic RQ-B"
2.1 Komponententausch
– Primärpumpe „Wilo RS" (Pos. 1) gegen „Wilo Yonos
PARA" tauschen. Durchflussrichtung beachten (nach un-
ten).
– Temperatursensor (Pos. 2) ausschrauben und durch beilie-
genden Temperatursensor ersetzen.
– Flügelrad Volumenstromsensor (Pos. 3) demontieren. Bei-
liegenden Vortex Volumenstromsensor (Pos. 4) zusam-
men mit dem Stutzen (Pos. 5) wie in Abb. 2 dargestellt
montie-ren.
– Wärmetauscherisolierung mit „Regtronic RQ-B" Regler auf
den Wärmetauscher aufstecken.
Technische Änderungen vorbehalten.
138909581
01/2017
Premium Armaturen + Systeme
Abb. 2: Montage Vortex Volumenstromsensor
2.2 Anschluss „Regtronic RQ-B"
Den vorverkabelten „Regtronic RQ-B" gemäß Abb. 3 an-
schließen.
S1
PWM
◄
◄
R4
Abb. 3: „Regumaq XZ-30-B" Primär- und Sekundärkreis
R4
Pumpe Primärkreis Versorgungsspannung
PWM
Pumpe Primärkreis Steuersignal
S1
Temperatur Primärseite Vorlauf
R2
Zirkulationspumpe (nur „Regumaq XZ")
S2
Temperatur Warmwasseraustritt Sekundärkreis
VFD
Volumenstrom- und Temperatursensor
3 Inbetriebnahme
Zur
Inbetriebnahme
die
Betriebsanleitung" der Frischwasserstation sowie die des
„Regtronic RQ-B" Reglers beachten.
CHTUNG
Sachschäden durch Druckschläge
Plötzlich auftretende Druckschläge beim Öffnen der Kugelhähne
können zu Sachschäden führen
Deshalb:
– Kugelhähne immer langsam öffnen.
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0) 29 62 82-0
Telefax
+49 (0) 29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner
finden Sie unter www.oventrop.de.
Austauschset
„Regumaq"
Beiblatt
VFD
S2
R2
beiliegende
„Montage
und
