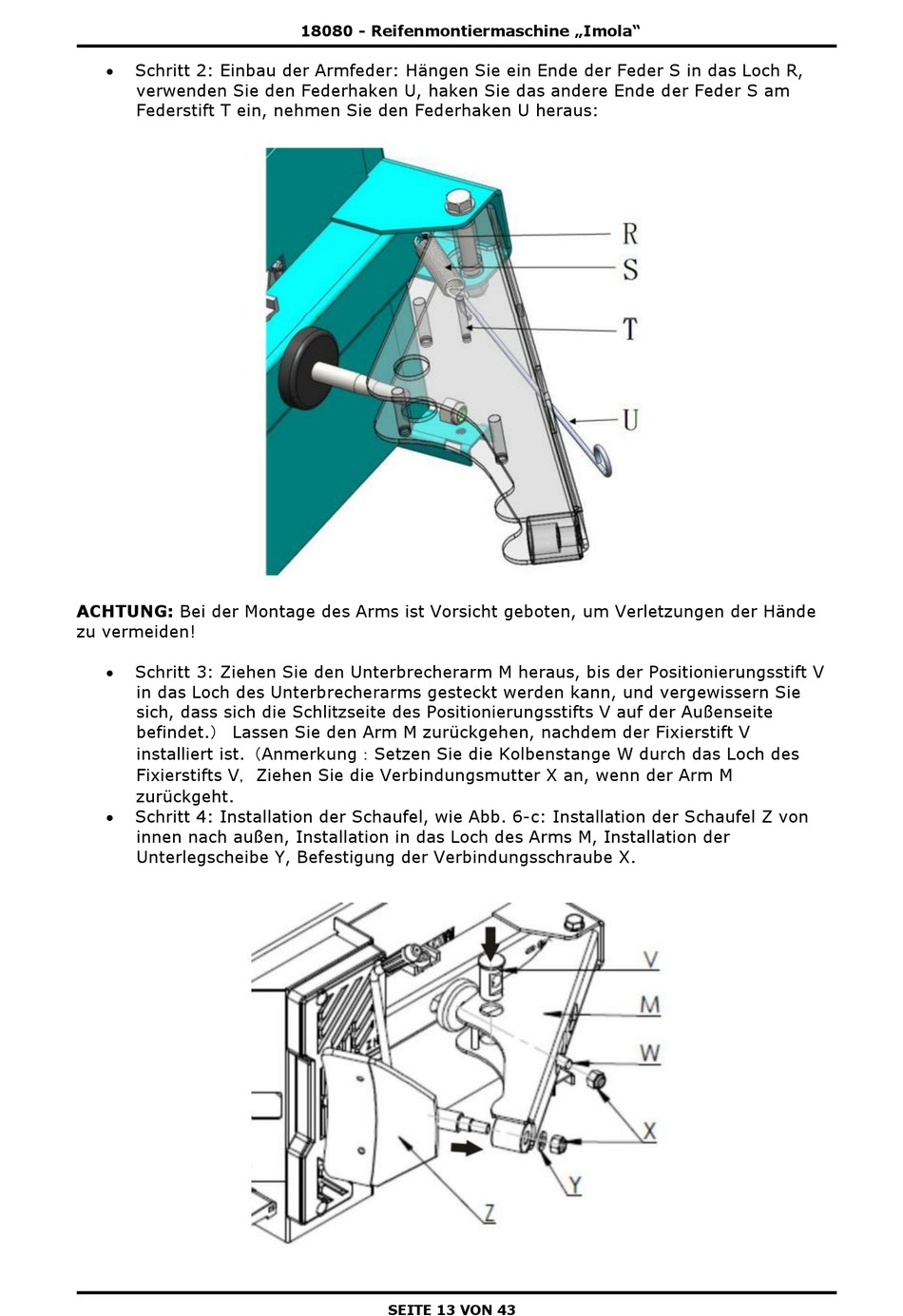

Schritt 2: Einbau der Armfeder: Hängen Sie ein Ende der Feder S in das Loch R,
verwenden Sie den Federhaken U, haken Sie das andere Ende der Feder S am
Federstift T ein, nehmen Sie den Federhaken U heraus:
ACHTUNG: Bei der Montage des Arms ist Vorsicht geboten, um Verletzungen der Hände
zu vermeiden!
Schritt 3: Ziehen Sie den Unterbrecherarm M heraus, bis der Positionierungsstift V
in das Loch des Unterbrecherarms gesteckt werden kann, und vergewissern Sie
sich, dass sich die Schlitzseite des Positionierungsstifts V auf der Außenseite
befindet.） Lassen Sie den Arm M zurückgehen, nachdem der Fixierstift V
installiert ist.（Anmerkung：Setzen Sie die Kolbenstange W durch das Loch des
Fixierstifts V, Ziehen Sie die Verbindungsmutter X an, wenn der Arm M
zurückgeht.
Schritt 4: Installation der Schaufel, wie Abb. 6-c: Installation der Schaufel Z von
innen nach außen, Installation in das Loch des Arms M, Installation der
Unterlegscheibe Y, Befestigung der Verbindungsschraube X.
18080 - Reifenmontiermaschine „Imola"
SEITE 13 VON 43
