Version: N1

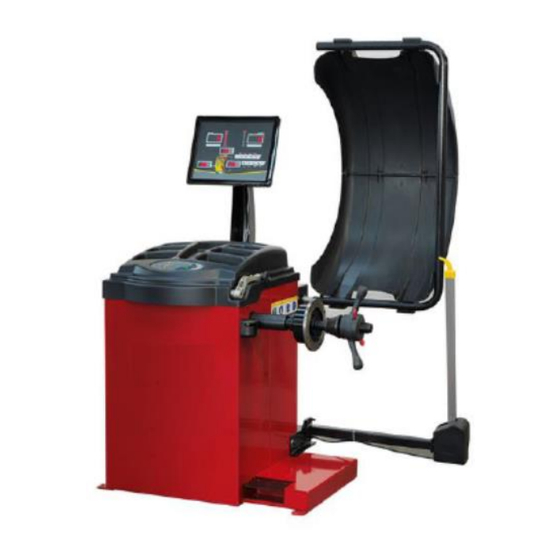

REIFENWUCHTMASCHINE
„SILVERSTONE"
ARTIKEL-NR. 18081
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 27.05.2021
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SILVERSTONE
Inhaltszusammenfassung für Dema SILVERSTONE
- Seite 1 Version: N1 REIFENWUCHTMASCHINE „SILVERSTONE“ ARTIKEL-NR. 18081 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 27.05.2021...
-
Seite 2: Inhaltsverzeichnis
18081 – Reifenwuchtmaschine „Silverstone“ Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 1-2 Piktogrammerläuterung ..........................4 2 TECHNISCHE DATEN ......................... 5 3 MONTAGE & AUFBAU ........................6 3-1 Motorradreifen ............................... 7 4 BEDIENUNG ............................8 4-1 Bedienfeld ................................ 8 4-2 Auswuchtmodus .............................. -
Seite 3: Sicherheitshinweise
18081 – Reifenwuchtmaschine „Silverstone“ SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 4: Bestimmungsgemäße Verwendung
18081 – Reifenwuchtmaschine „Silverstone“ Beschädigte Schutzvorrichtungen und andere fehlerhafte Komponenten müssen vor Inbetriebnahme ersetzt bzw. repariert werden (kontaktieren Sie hierzu unseren Service). Schalten Sie das Gerät niemals ein wenn es nicht in einem einwandfreien technischen Zustand ist! Benutzen Sie das Gerät nur für den vorgesehenen Einsatzzweck! ... -
Seite 5: Technische Daten
18081 – Reifenwuchtmaschine „Silverstone“ Warnung vor gefährlicher elektrischer Spannung! Warnung vor Handverletzungen! Warnung vor rotierenden Teilen! Warnung vor Laserstrahlung! Gewicht Maschine Produkt darf nicht über den Hausmüll entsorgt werden! Schutzklasse (hier: I) CE-Kennzeichnung Netzspannung bzw. Leistungsaufnahme Maschine nur in Innenräumen verwenden Schalleistungspegel Max. -
Seite 6: Montage & Aufbau
18081 – Reifenwuchtmaschine „Silverstone“ MONTAGE & AUFBAU Bezeichnung Schalter Kopf mit Werkzeugablage Messkopf Hauptwelle Bedienpedal Schutzvorrichtung Tastatur Breitenmesser Laser SEITE 6 VON 33... -
Seite 7: Motorradreifen
18081 – Reifenwuchtmaschine „Silverstone“ Montieren Sie die Maschine auf einem festen Untergrund. Montieren Sie die Maschine nicht auf einer Palette, da Sie sonst ungenau arbeitet. Achten Sie darauf, dass die hintere Abdeckung mindestens 60 cm von der Wand entfernt ist, um eine gute Belüftung der Maschine zu Gewährleisten. -
Seite 8: Bedienung
18081 – Reifenwuchtmaschine „Silverstone“ BEDIENUNG BEDIENFELD Bezeichnung Bezeichnung Innere Unwucht Digitalanzeige, Innere Unwuchtposition Äußere Unwucht Digitalanzeige, Äußere Unwuchtposition „ALU“-Korrekturmodus Digitalanzeige für „a“ ausgewählt OPT-Funktion Digitalanzeige für „b“ „ALUS“ Splitfunktion Digitalanzeige für „d“ Indikator, Gewichtseinheit in Unzen oder Gramm SEITE 8 VON 33... -
Seite 9: Auswuchtmodus
18081 – Reifenwuchtmaschine „Silverstone“ AUSWUCHTMODUS Auswucht- Gewichte Zeichen Bedienung modus hinzufügen 1: Maschine einschalten. Gewichte an beiden Standard/ 2: a, b, d Werte eingeben. Seiten der voreingestellt 3: Drehen starten, Nach Felgenkante dem Drehen stoppen. anklemmen. 1: Maschine einschalten. 2: a, b, d Werte eingeben. -
Seite 10: Tastatur
18081 – Reifenwuchtmaschine „Silverstone“ TASTATUR Zeichen Funktion Zeichen Funktion Auswählen Starten Auswählen Stopp / abbrechen Unwucht, Anzeigeabstand Felgendaten eingeben und Schwellenwert ALU-Modus auswählen Einstellungen 4-3-1 Elektronische Bremsen Zeichen Funktion Zeichen Funktion Automatischer Bremsschalter. Kann zum Suche nach Be- und Entladen der... -
Seite 11: Bedienung Reifenwuchtmaschine
18081 – Reifenwuchtmaschine „Silverstone“ BEDIENUNG REIFENWUCHTMASCHINE 4-4-1 Reifen Montieren Reinigen Sie den Reifen, Entfernen Sie die Gegengewichte und prüfen Sie den Luftdruck des Reifens. Wählen Sie die Installationsart je nach Radtyp. Für Motorradreifen, müssen Sie die Maschine vorher umbauen (siehe Kap. 3-1). -
Seite 12: Dyn (Standard / Voreingestellt) Modus
18081 – Reifenwuchtmaschine „Silverstone“ 4-4-3 DYN (Standard / Voreingestellt) Modus Montieren Sie das Rad auf der Hauptwelle. Schalten Sie die Maschine ein. Geben Sie die a, b und d Werte ein. Lassen Sie die Schutzvorrichtung nach unten und führen Sie eine Probedrehung durch. -
Seite 13: Alu-1 Modus
18081 – Reifenwuchtmaschine „Silverstone“ 4-4-4 ALU-1 Modus ALU1, ALU2, ALU3, ALU4, ALU5 haben denselben Ablauf. Es unterscheidet sich nur die Position und Art des Gewichtes. Montieren Sie das Rad auf der Hauptwelle. Schalten Sie die Maschine ein. -
Seite 14: Alu-S Modus
18081 – Reifenwuchtmaschine „Silverstone“ 4-4-5 ALU-S Modus Dieser Modus ist für Spezielle Felgen geeignet, wo ALU1/ALU2 Modus nicht funktionieren. Montieren Sie das Rad auf der Hauptwelle. Schalten Sie die Maschine ein. Geben Sie die „aI“, „aE“, „d“ Werte ein. - Seite 15 18081 – Reifenwuchtmaschine „Silverstone“ Drehen Sie das Rad weiter gegen den Uhrzeigersinn, bis die linke LED voll aufleuchtet. Montieren Sie das Gewicht auf die 12 Uhr Position (Abb. 7). Drücken Sie die Schutzvorrichtung wieder nach unten, wenn die Gegengewichte angebracht sind und führen Sie wieder eine Messdrehung aus.
-
Seite 16: Laser-Hilfsmodus
18081 – Reifenwuchtmaschine „Silverstone“ Drehen Sie den Reifen nun langsam im Uhrzeigersinn, bis die linke LED vollständig aufleuchtet (Abb. 7). Nehmen Sie ein geeignetes Gegengewicht ab, das vom Messkopf gehalten wird (Abb. 10). Ziehen Sie das Messgerät nun soweit heraus, bis ein Quadrat im mittleren Fenster erscheint (Abb. -
Seite 17: Alus Splitfunktion
18081 – Reifenwuchtmaschine „Silverstone“ Drücken Sie die Schutzvorrichtung wieder nach unten, wenn die Gegengewichte angebracht sind und führen Sie wieder eine Messdrehung aus. Wenn der Wert 00 00 angezeigt wird, ist die Unwucht beseitigt. (Abb. 8) 4-4-7 ALUS Splitfunktion ... -
Seite 18: Selbstdiagnose
18081 – Reifenwuchtmaschine „Silverstone“ Schritt Display Lösung Selbstdiagnose Maschineneinstellung Kalibrierung des Felgenabstandsmessgeräts Kalibrierung der Durchmesserlehre Kalibrierung der Breitenmesslehre Kalibrierung des Lasers Selbstkalibrierung 4-5-1 Selbstdiagnose Drücken Sie die Taste um die Maschineneinstellung zu öffnen. Wählen Sie mit den Tasten oder nun Schritt 5.1 Selbstdiagnose aus. -
Seite 19: Maschineneinstellung
18081 – Reifenwuchtmaschine „Silverstone“ 4-5-2 Maschineneinstellung Drücken Sie die Taste um die Maschineneinstellung zu öffnen. Wählen Sie mit den Tasten oder nun Schritt 5.2 Maschineneinstellung aus. Drücken Sie die Taste erneut um die Eingabe zu speichern. Mit den Tasten oder können Sie die Werte ändern. -
Seite 20: Kalibrierung Der Durchmesserlehre
18081 – Reifenwuchtmaschine „Silverstone“ Messgerät auf Position „15“ ziehen und halten. Kalibrierung Betrieb > abgeschlossen. 4-5-4 Kalibrierung der Durchmesserlehre Sie müssen vorher einen Reifen auf der Hauptwelle montieren. Drücken Sie die Taste um die Maschineneinstellung zu öffnen. Wählen Sie mit... -
Seite 21: Kalibrierung Des Lasers
18081 – Reifenwuchtmaschine „Silverstone“ Berühren Sie den Flansch mit dem Messgerät. Drücken Sie die Taste um die Eingabe zu bestätigen. Kalibrierung abgeschlossen. 4-5-6 Kalibrierung des Lasers Drücken Sie die Taste um die Maschineneinstellung zu öffnen. Wählen Sie mit den Tasten oder nun Schritt 5.6 Kalibrierung des Lasers aus. -
Seite 22: Opt Funktion
18081 – Reifenwuchtmaschine „Silverstone“ Führen Sie die Selbstkalibrierung immer dann aus, wenn Sie denken, dass die Wuchtmaschine ungenau arbeitet. Das 100g Gewicht muss genau sein. Display Funktion Anweisung Drücken und halten Sie die Taste. Drücken sie anschließend Taste Drücken Sie die... -
Seite 23: Fehlerbehebung
18081 – Reifenwuchtmaschine „Silverstone“ Drehen Sie das Rad weiter, bis 2 LED’s auf beiden Seiten aufleuchten (siehe Abb. 17). Markieren Sie die Position „D“ mit Kreide auf der Felge. Wechseln Sie die Reifen nun mit einer Reifenmontiermaschine so, dass die Markierung „C“... -
Seite 24: Entsorgung
Hauptplatine Hauptplatine aus. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs-GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät gegebenenfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! - Seite 25 18081 – Reifenwuchtmaschine „Silverstone“ Org. Teile Nr. BEZEICHNUNG 2064814 Grundgestell 2064939 Fußhebel 2064962 Bremspedal 2064941 Bremsring 2064944 Bremshebel 3005142 Bremsklotz 6000341 Sechskantmutter GB41 / M4 6000127 Sechskantmutter GB41 / M8 6000309 Sechskantmutter GB41 / M6 2064942 Verbindungsstück 2065534 Verbindungsstange 6000417...
- Seite 26 18081 – Reifenwuchtmaschine „Silverstone“ Org. Teile Nr. BEZEICHNUNG 6000201 Schraube M10x160 6000134 Unterlegscheibe GB95 / Ø10 6000176 Horizontalschraube M10x160 4001701 Drucksensor 6000197 Federscheibe Gb93 / Ø10 2052501 Federscheibe GB93 / Ø30x10x3 2037401 Federscheibe GB93 / Ø38x10x3 6000184 Schraube GB5783 / M10x25...
- Seite 27 18081 – Reifenwuchtmaschine „Silverstone“ Org. Teile Nr. BEZEICHNUNG 2066379 Powerbox 4004380 Stütze 6000375 Schraube GB819 / M3x15 4004389 Stütze 6000124 Sechskantmutter GB41 / M3 5001443 Schalttafel 2066378 Antriebsmodul 6000267 Schraube GB818 / M4x12 6000341 Sechskantmutter GB41 / M4 6000407 Schraube GB70 / M6x16...
- Seite 28 18081 – Reifenwuchtmaschine „Silverstone“ 2067562 Abstandsensor 2046301 Aluminiumlineal 5001388 Nummernleiste 2067563 Positionsaufnahme 2067439 Positionsaufnahme 4004471 Potentiometer RV24/202 2067417 Lineal-Kopf 2064799 Stütze 2067437 Abstandsensor 6000375 Schraube M3x10 6000124 Sechskantmutter GB41 / M3 6000160 Schraube GB845 / ST4.2x16 6000230 Schraube Gb80 / M6x12...
- Seite 29 18081 – Reifenwuchtmaschine „Silverstone“ Org. Teile Nr. BEZEICHNUNG 2066381 Stütze 6000134 Unterlegscheibe GB95 / Ø10 6000197 Federscheibe GB93 / Ø10 6000184 Schraube GB70 / M10x20 6000267 Schraube GB818 / M4x8 5001445 LCD Bildschirm Org. Teile Nr. BEZEICHNUNG 2066135 Fixierplatte 5001425...
- Seite 30 18081 – Reifenwuchtmaschine „Silverstone“ Org. Teile Nr. BEZEICHNUNG 2043701 Schutzkasten 3002301 Kunststoffhülse 2036601 Welle 2034201 Hülse 2053501 Zugfeder 6000130 Schraube GB / M6x10 6000102 Schraube GB / M8x20 6000142 Unterlegscheibe GB95 / Ø8 6000127 Sechskantmutter GB41 / M8 6000184 Schraube GB5783 / M10x25 6000134 Unterlegscheibe GB95 / Ø10...
- Seite 31 18081 – Reifenwuchtmaschine „Silverstone“ Org. Teile Nr. BEZEICHNUNG 7000114 Aufbewahrungsbox 2033701 Konus 4 2033601 Konus 3 2033501 Konus 2 2033401 Konus 1 2042901 Sicherungsmutter 2042201 Gewindestange 3005018 Plastikschüssel 3005019 Gummipuffer 4003601 Hammer 6000210 Gegengewicht 6000169 Innensechskantschlüssel 3005056 Zange Org. Teile Nr.
- Seite 32 18081 – Reifenwuchtmaschine „Silverstone“ Org. Teile Nr. BEZEICHNUNG 2065804 Fixierplatte 2065807 Stützarm 2065812 Drehhalterung 2065811 Anschlaghülse 4004471 Potentiometer 2065817 Dreharm 2065820 Linealstange 3005268 Messkopf 6000253 Schraube GB70 / M6x16 6000114 Schraube GB70 / M6x20 6000134 Unterlegscheibe GB95 / Ø10 6000184...
-
Seite 33: Ce-Konformitätserklärung
18081 – Reifenwuchtmaschine „Silverstone“ CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
