Inhaltszusammenfassung für Dema DWM Basic 18061

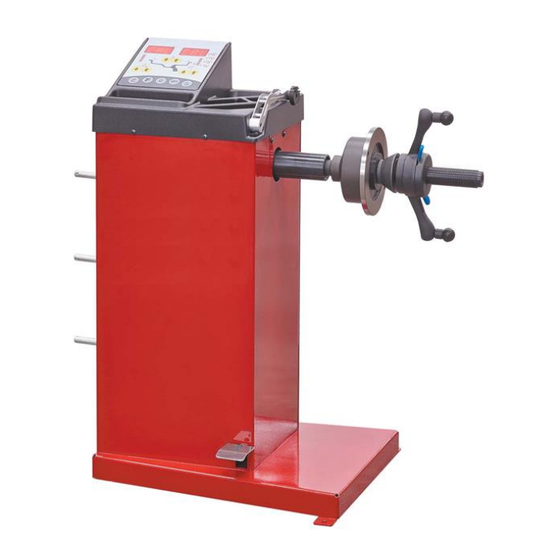

- Seite 1 Version: N1 REIFENWUCHTMASCHINE DWM Basic ARTIKEL-NR. 18061 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 11.11.2020...
-
Seite 2: Inhaltsverzeichnis
18061 – Reifenwuchtmaschine DWM Basic Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 4 1-2 Piktogrammerläuterung ..........................4 2 MONTAGE & AUFBAU ........................5 2-1 Mitgeliefertes Zubehör ........................... 5 2-2 Montage des Adapters ............................ 6 2-3 Bestandteile der Maschine ..........................7 3 BEDIENUNG ............................ -
Seite 3: Sicherheitshinweise
18061 – Reifenwuchtmaschine DWM Basic SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 4: Bestimmungsgemäße Verwendung
18061 – Reifenwuchtmaschine DWM Basic BESTIMMUNGSGEMÄßE VERWENDUNG Reifenwuchtmaschine zum Messen einer Unwucht von Autorädern von einer Größe von 10" bis 24". Diese Maschine darf nur für die vorgesehenen Zwecke verwendet werden. Verwenden Sie es niemals für andere Zwecke. Der Hersteller ist nicht verantwortlich für Schäden, die durch unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch entstehen. -
Seite 5: Montage & Aufbau
18061 – Reifenwuchtmaschine DWM Basic CE-Kennzeichnung Netzspannung bzw. Leistungsaufnahme Max. Raddurchmesser MONTAGE & AUFBAU MITGELIEFERTES ZUBEHÖR Packen Sie die Teile aus der Transportverpackung raus und prüfen Sie ob alle Teile vorhanden sind: BEZEICHNUNG Messgabel Kegelstück #1 Kegelstück #2 Kegelstück #3 Kegelstück #4 Schnellspannmutter Gewindenabe... -
Seite 6: Montage Des Adapters
18061 – Reifenwuchtmaschine DWM Basic Stellen Sie die Maschine auf ihren vorgesehenen Platz! Halten Sie die Rückwand 0,6m von der Wand entfernt, um eine gute Belüftung zu gewährleisten. Für eine bequeme Bedienung sollte auf beiden Seiten genügend Platz gelassen werden. -
Seite 7: Bestandteile Der Maschine
18061 – Reifenwuchtmaschine DWM Basic BESTANDTEILE DER MASCHINE BEDIENUNG EINGABEFELD 1.Innerer Unwuchtwert-Digitalanzeige 2.Anzeige der inneren Unwuchtposition 3.Digitale Anzeige des äußeren Unwuchtwertes 4.Anzeige der äußeren Unwuchtposition 5. Zeigt die Art der gewählten Korrektur an. SEITE 7 VON 23... -
Seite 8: Die Sechs Auswucht-Modi
18061 – Reifenwuchtmaschine DWM Basic DIE SECHS AUSWUCHT-MODI Symbol Auswucht- Bedienung Gewichte Modus hinzufügen Standard/ 1. Maschine einschalten Gewichte auf beiden Default 2. Eingabe a,b,d-Wert Seiten der 3. Drehung starten, nach Felgenkante Drallstopp aufklipsen ALUS 1. Maschine einschalten Hinzufügen von 2. -
Seite 9: Dyn-Modus (Standardmodus / Voreingestellter Modus )
18061 – Reifenwuchtmaschine DWM Basic DYN-MODUS (STANDARDMODUS / VOREINGESTELLTER MODUS ) Reinigen Sie das Rad, nehmen Sie die Gegengewichte ab, prüfen Sie den Druck des Rades und wählen Sie die Installationsart entsprechend dem Radtyp. Hauptschaft / geeigneter Konus Hauptschaft-geeigneter Konus (großer (kleiner Kopf nach innen) / Kopf nach innen) / Rad / Schnellspannmutter... - Seite 10 18061 – Reifenwuchtmaschine DWM Basic Lesen Sie den Wert des Durchmessers ab (auf dem Rad markiert), drücken Sie d+ und d-, um den "d"-Wert einzustellen. Bewegen Sie das Rad, indem Sie die Schnellspannmutter sehr schnell drehen, nachdem Sie die Auswuchtgeschwindigkeit erreicht haben, lassen Sie die Hand los.
-
Seite 11: Alu-2-Modus
18061 – Reifenwuchtmaschine DWM Basic Bewegen Sie das Rad durch sehr schnelles Drehen der Schnellspannmutter, nachdem die Auswuchtgeschwindigkeit erreicht ist, lassen Sie die Hand los, wenn 00 00 herauskommt, bedeutet Auswuchten erfolgreich. (Abb.5) ALU-2-MODUS HINWEIS: ALU-1 + ALU3 ist gleicher Betrieb, nur die Position zum Hinzufügen unterschiedlicher Gewichte ist anders ... -
Seite 12: Alu-S Modus
18061 – Reifenwuchtmaschine DWM Basic Bewegen Sie das Rad, indem Sie die Schnellspannmutter sehr schnell drehen, nachdem Sie die Auswuchtgeschwindigkeit erreicht haben, lassen Sie die Hand los, wenn 00 00 herauskommt, bedeutet dies, dass das Auswuchten erfolgreich war. (Abb.8) ALU-S MODUS ... - Seite 13 18061 – Reifenwuchtmaschine DWM Basic Bewegen Sie das Rad, indem Sie die Schnellspannmutter sehr schnell drehen, nachdem Sie die Auswuchtgeschwindigkeit erreicht haben, lassen Sie die Hand los. In wenigen Sekunden wird das Rad auf Betriebsdrehzahl gebracht und beginnt mit der Unwuchtmessung, die Unwuchtwerte verbleiben auf den Instrumenten 1 und 3, wenn das Rad stillsteht.
-
Seite 14: Selbstkalibrierung Der Wuchtmaschine
18061 – Reifenwuchtmaschine DWM Basic Bewegen Sie das Rad durch sehr schnelles Drehen der Schnellspannmutter, nachdem die Auswuchtgeschwindigkeit erreicht ist, lassen Sie die Hand los, wenn 00 00 herauskommt, bedeutet Auswuchten erfolgreich. (Abb.12) SELBSTKALIBRIERUNG DER WUCHTMASCHINE Führen Sie die Selbstkalibrierung immer dann durch, wenn Sie der Meinung sind, dass die Wuchtmaschine nicht genau ist. -
Seite 15: Fehlerbehebung / Fehlercodes
18061 – Reifenwuchtmaschine DWM Basic schnell bewegen, nach Erreichen Auswuchtgeschwindigkeit, Hand loslassen. Nach Drehstopp: SCHRITT 4 Befestigen Sie ein 100-Gramm- Es erscheint: Gewicht an der inneren 12-Uhr- Position, bewegen Sie das Rad durch Drehen der Schnellspannmutter sehr schnell, nach Erreichen Auswuchtgeschwindigkeit, Hand loslassen. -
Seite 16: Selbstdiagnose
18061 – Reifenwuchtmaschine DWM Basic Computerplatine die Computerplatine aus Wenn beim Einschalten der Prüfen und ggf. tauschen Sie Maschine passiert, Problem die Netzplatine bzw. die mit Netzplatine oder mit der Computerplatine aus Computerplatine Wenn Code während der Gegengewicht prüfen, falls Kalibrierung auftaucht, Problem immer noch besteht, prüfen Sie, ob sich im... -
Seite 17: Gewichtseinheit Einstellen
18061 – Reifenwuchtmaschine DWM Basic CODE BEDEUTUNG Auswahl Schwellenwert für die 5/10/15 Anzeige der Unwucht On/Off Töne / Sound (Ein/Aus) Beleuchtung (Intensität) Inch on Inch (Zoll) oder mm Inch off (=mm) 9-Uhr-Position für 9-Uhr-Position Haftgewicht 12-Uhr-Position 3-11 GEWICHTSEINHEIT EINSTELLEN Drücken und halten Sie gedrückt, dann a+ drücken um Gramm oder Unze einzustellen. -
Seite 18: Technische Daten
Gewicht ca. 55 kg ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt. -
Seite 19: Explosionszeichnungen & Teilelisten
18061 – Reifenwuchtmaschine DWM Basic EXPLOSIONSZEICHNUNGEN & TEILELISTEN ORIGINAL- BEZEICHNUNG TEILE-NR 2065956 Körper 2065954 Bremshebel 3005142 Bremsklotz 2066035 Fußhebel 2064952 Verbindung 2065534 Zugstange 2065953 Bremspedal 6000120 Schraube GB70 / M6x30 6000109 Schraube GB70 / M10x35 6000213 Sechskantmutter GB41 / M6 6000289 Schraube GB70 / M10x70 6000336... - Seite 20 18061 – Reifenwuchtmaschine DWM Basic 2010701 Zugfeder 6000417 Schraube GBT2673 / M6x14 2065535 Halterung 6000294 Schraube GBT70 / M6x25 4002201 Kabelverschraubung 4001901 Netzkabel 4000801 Netzschalter 2065518 Feste Platte 4004380 Feste Stütze 5001428 Netzplatine 3005056 Messgabel 6000271 Schraube GB818 / M5x16 2065532 Stütze 2043601...
- Seite 21 18061 – Reifenwuchtmaschine DWM Basic 4001701 Drucksensor 6000197 Federscheibe GB93 Ø10 2052501 Federscheibe GB93 Ø30x10x3 2037401 Federscheibe GB93 Ø38x10x3 6000184 Schraube GB5783 M10x25 2032901 Komplette Achse 6000267 Schraube GB818 M4x10 2042201 Gewindenabe 6000259 Schraube GB70 M10x160 2042801 Turmfeder 3005013 Plastikabdeckung 2033401 Kegel Nr.
- Seite 22 18061 – Reifenwuchtmaschine DWM Basic 3005265 Gehäuse mit Werkzeugablage 5001395 Fixierplatte 6000375 Schraube GB819 M3x16 6000124 Sechskantmutter GB41 M3 6000374 Schraube GB819 M3x16 4004379 Abstandshalter 5001427 Computerplatine 5001394 Eingabefeld 6000271 Schraube GB818 M5x16 ORIGINAL- BEZEICHNUNG TEILE-NR 7000114 Zubehörbox 2033701 Kegel Nr. 4 2033601 Kegel Nr.
-
Seite 23: Ce-Konformitätserklärung
CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
