Version: N2

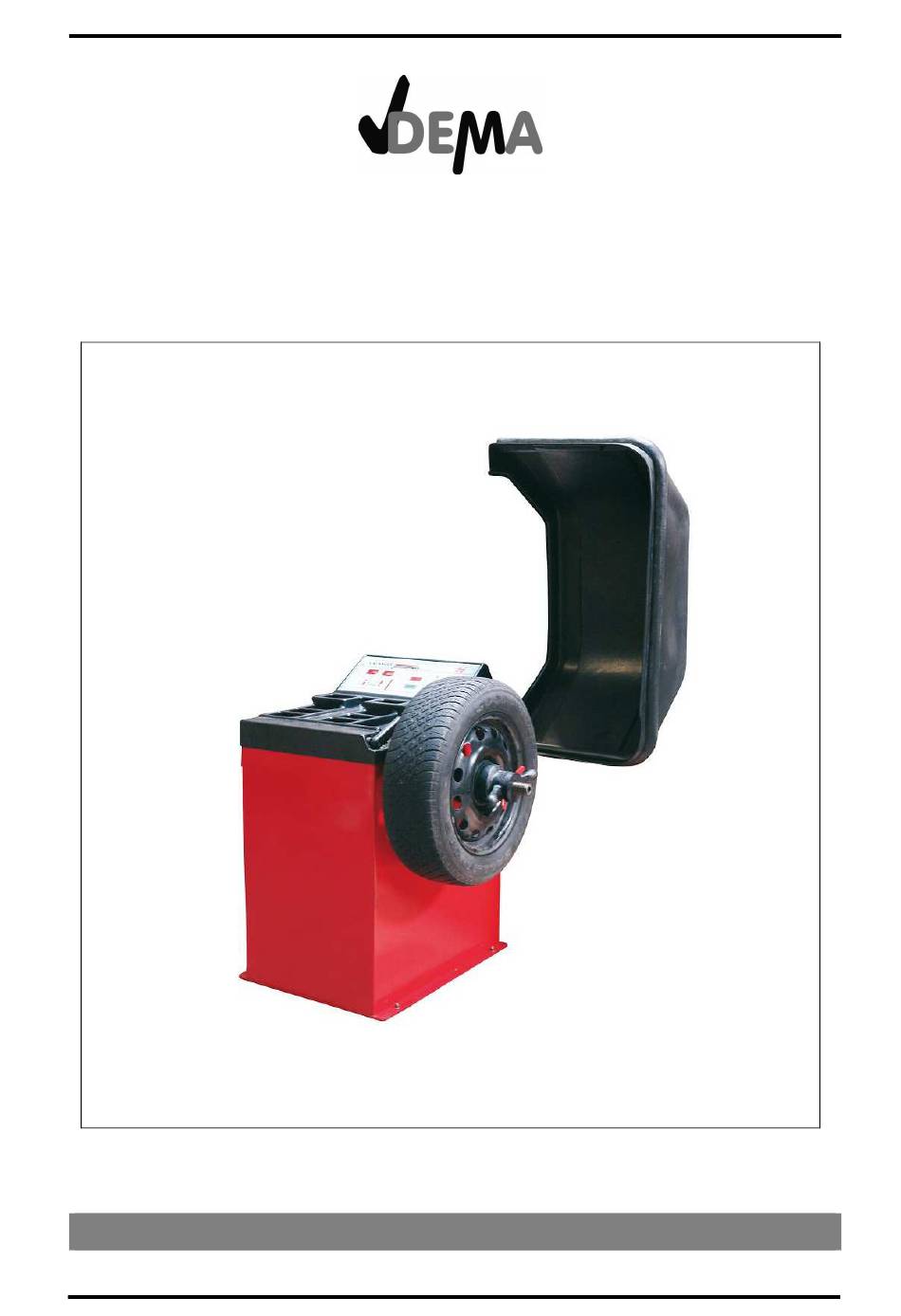

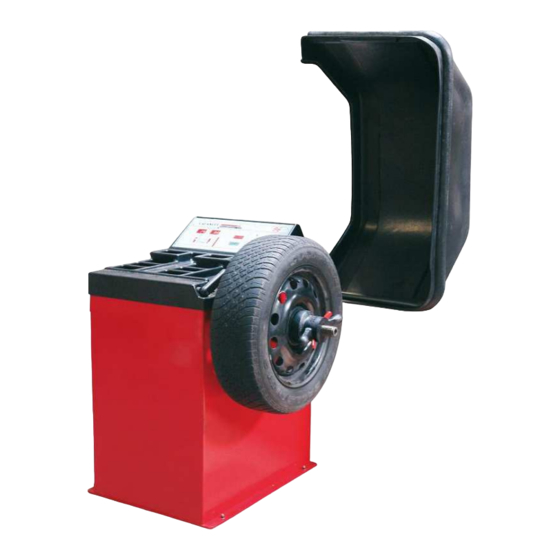

REIFENWUCHTMASCHINE 24"
RWM 24 E
ARTIKEL-NR. 18020
Abbildung symbolisch
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 27.03.2019
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema RWM 24 E
Inhaltszusammenfassung für Dema RWM 24 E
- Seite 1 Version: N2 REIFENWUCHTMASCHINE 24" RWM 24 E ARTIKEL-NR. 18020 Abbildung symbolisch LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 27.03.2019...
-
Seite 2: Inhaltsverzeichnis
18020 - RWM 24 E Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 MONTAGE & AUFBAU ........................4 3 BEDIENUNG ............................4 3-1 Bedienfeld ................................ 4 3-2 Justierung ................................ 5 3-3 Rad Auswuchten: ............................6 3-4 Programmauswahl ............................7 3-5 Reifen Matchen ............................... -
Seite 3: Sicherheitshinweise
18020 - RWM 24 E SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne • Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! •... -
Seite 4: Montage & Aufbau
18020 - RWM 24 E MONTAGE & AUFBAU Stellen Sie die Maschine auf ihren vorgesehenen Platz! • Achten Sie darauf, dass Sie die Maschine nur an den drei Interventionspunkten hoch heben! Tragen Sie die Wuchtmaschine niemals an empfindlichen Stellen wie... -
Seite 5: Justierung
18020 - RWM 24 E Achtung: Verwenden Sie nur Ihre Finger um die Druckknöpfe zu drücken. Verwenden Sie niemals einen Stift oder andere spitze Gegenstände. JUSTIERUNG Bringen Sie ein beliebiges Rad an der Achse an, egal ob es geeicht ist oder nicht. -
Seite 6: Rad Auswuchten
18020 - RWM 24 E Fügen Sie nun 100 Gramm an der Außenseite des Rades hinzu Die Maschine ist nun Justiert und kann verwendet werden! RAD AUSWUCHTEN: Maß der Unwucht: Wenn Sie eine Messung vornehmen wollen schließen Sie die „Sicherheitskappe“... -
Seite 7: Programmauswahl
18020 - RWM 24 E PROGRAMMAUSWAHL Sie können zwischen 4 Programmen wählen, je nachdem ob Sie Stahl oder Alufelgen haben bzw. wo die Gewichte angebracht werden sollen. Stahlprogramm (voreingestellt) Die Gewichte werden auf Stahlfelgen an der Felgenkante bzw. zentral in der Mitte angebracht. -
Seite 8: Wartung
Drehung vergessen wurde das Referenzgewicht zu verwenden bzw. dass das Umwandlerkabel beschädigt ist ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 9: Explosionszeichnungen
18020 - RWM 24 E EXPLOSIONSZEICHNUNGEN EXPLOSIONSZEICHNUNG MASCHINE KOMPLETT SEITE 9 VON 14... -
Seite 10: Explosionszeichnung Welle
18020 - RWM 24 E EXPLOSIONSZEICHNUNG WELLE SEITE 10 VON 14... -
Seite 11: Explosionszeichnung Netzverteilerkasten
18020 - RWM 24 E EXPLOSIONSZEICHNUNG NETZVERTEILERKASTEN WEITERS ZUBEHÖR SEITE 11 VON 14... -
Seite 12: Teilelisten
18020 - RWM 24 E TEILELISTEN TEILELISTE MASCHINE KOMPLETT BEZEICHNUNG Gehäuse Kunststoff-Anschlaghülse Schutz Welle Schraube GB70 / M8x16 Sechskantmutter GB70 / M8x16 Unterlegscheibe GB95 / Ø8 Federscheibe GB 93 / Ø8 Mikroschalter Anschlaghülse Schraube GB818 / M6x5 Schraube GB80/ M6x5... -
Seite 13: Teileliste Netzverteilerkasten
18020 - RWM 24 E TEILELISTE NETZVERTEILERKASTEN BEZEICHNUNG Netzverteilerkasten (Gehäuse) Netzplatine Halterung Leiterstreifen Widerstand Kondensator Sechskantmutter GB41 / M6 Sechskantmutter GB41 / M8 Schraube GB818 / M5x16 Unterlegscheibe GB862 / Ø8 TEILELISTE WELLE BEZEICHNUNG Schraube M10x160 Unterlegscheibe GB95 / Ø10... -
Seite 14: Ce-Konformitätserklärung
18020 - RWM 24 E CE-KONFORMITÄTSERKLÄRUNG EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH Im Tobel 4, 74547 Übrigshausen, Germany We herewith declare Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
