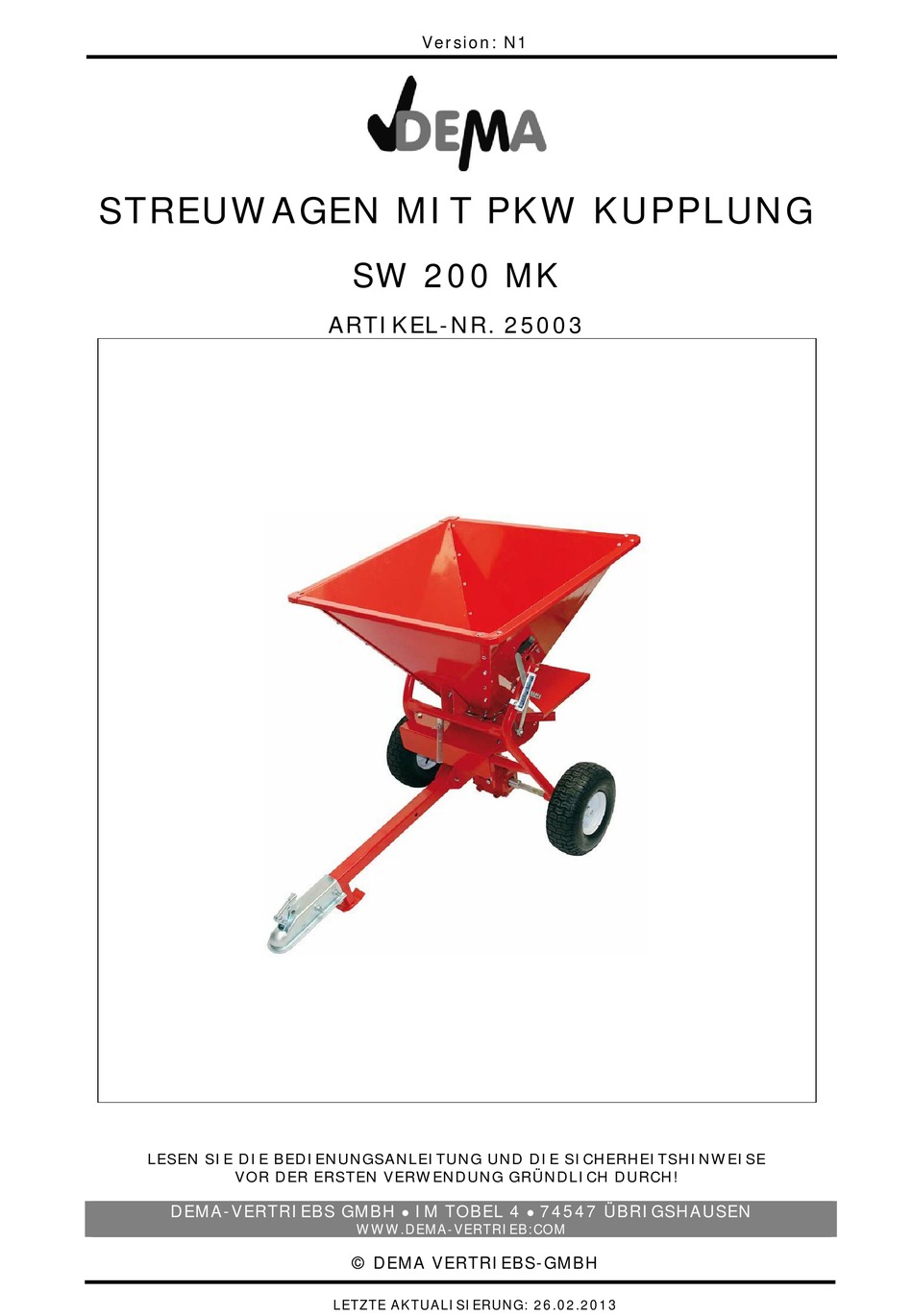

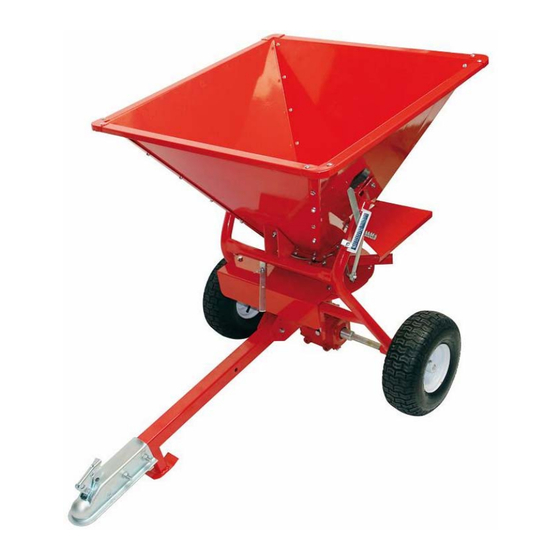

STREUWAGEN MIT PKW KUPPLUNG
SW 200 MK
ARTIKEL-NR. 25003
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB:COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 26.02.2013
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dema SW 200 MK
Inhaltszusammenfassung für Dema SW 200 MK
- Seite 1 Version: N1 STREUWAGEN MIT PKW KUPPLUNG SW 200 MK ARTIKEL-NR. 25003 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB:COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 26.02.2013...
-
Seite 2: Inhaltsverzeichnis
25003 - SW 200 MK Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 MONTAGE & AUFBAU ........................4 Montage des Streugutbehälters ........................4 Befestigung der Achse mit dem Streugutbehälters ..................5 Montage des Getriebes............................ 5 Montage der Reifen............................7 Montage der Deichsel ............................. -
Seite 3: Sicherheitshinweise
25003 - SW 200 MK SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion! ... -
Seite 4: Montage & Aufbau
25003 - SW 200 MK MONTAGE & AUFBAU Montage des Streugutbehälters 1. Verschrauben Sie die 4 Verkleidungen sowie auf der Zeichnung. 2. Verschrauben Sie die untere Platte des Trichters mit den Verkleidungen. 3. Bringen Sie die Eckverbindungsstücke an den Ecken an und fixieren Sie diese mit den Schrauben. -
Seite 5: Befestigung Der Achse Mit Dem Streugutbehälters
25003 - SW 200 MK Befestigung der Achse mit dem Streugutbehälters Verschrauben Sie die Achse mit dem Streugutbehälter Montage des Getriebes 1. Setzen Sie die Streuscheibe sowie auf dem Bild aufgezeigt ein 2. Führen Sie das Getriebe erst durch das Loch an der Steuscheibe, dann durch die Öffnung am Streugutbehälter. - Seite 6 25003 - SW 200 MK Heben Sie das Getriebe leicht an, bis Sie parallel mit den Achsen sind. Fügen Sie die beiden Enden der Achse in die Seiten des Getriebes ein. Bringen Sie das Loch an der Achse und im Getriebe übereinander und führen Sie den Sicherheitsbolzen ein.
-
Seite 7: Montage Der Reifen
25003 - SW 200 MK Montage der Reifen Stecken Sie die 2 Reifen auf und Verschrauben Sie diese an den mit den Achsen. Montage der Deichsel Verbinden Sie die Deichselaufnahme mit der Platte an der Achse und verschrauben diese miteinander. - Seite 8 25003 - SW 200 MK Verbinden Sie die Deichselstange mit der Anhängerkupplung und verschrauben Sie diese miteinander. Verbinden Sie die Deichselstange mit der Deichselaufnahme und verschrauben Sie dies. Zur weiteren Montage drehen Sie den Streuwagen um. SEITE 8 VON 17...
- Seite 9 25003 - SW 200 MK Verschrauben Sie nun die Streuscheibe mit dem Getriebe Montieren Sie die Streuplatten auf der Streuscheibe SEITE 9 VON 17...
- Seite 10 25003 - SW 200 MK Befestigen sie den Spritzschutz an der Radaufhängung. Setzen Sie den justierbaren Handgriff in den Schlitz entsprechend der Anzeige im Bild ein. Ziehen Sie dann die Schrauben an. Führen Sie die Verbindungsstange in das Loch ein und fixieren diese mit den Unterlegscheiben und den Splinten.
- Seite 11 25003 - SW 200 MK Testen Sie nun den Hebel, die Platte sollte sich nun bewegen lassen. Verschrauben Sie alle Teile mit der Justierbaren Platte (Unten) Stellen Sie die gewünschte Streugutmenge ein und fixieren Sie die Platte mit dem Federstecker an dem Fixierpin.
- Seite 12 25003 - SW 200 MK Befestigen Sie nun die Schildklammern. Schrauben Sie nun die Schildkappe am Streugutbehälter fest. SEITE 12 VON 17...
-
Seite 13: Bedienung
Überprüfen Sie vor jeder Benutzung alle Schrauben und ziehen diese ggf. nochmals fest. ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 14: Technische Daten
25003 - SW 200 MK TECHNISCHE DATEN Streuweite Quadspeed Kilo pro Hektar (ungefähre Angaben) Streugut in Meter (Km/h) Luzerne und Klee Gerste Hafer Reis Roggen Gras Soja 11,5 Weizen SEITE 14 VON 17... -
Seite 15: Explosionszeichnung
25003 - SW 200 MK EXPLOSIONSZEICHNUNG SEITE 15 VON 17... -
Seite 16: Teileliste
25003 - SW 200 MK TEILELISTE BEZEICHNUNG BEZEICHNUNG Schraube M10x75 Mutter M8 Unterlegscheibe Unterlegscheibe Feder Schraube M10x55 Justierbare Platte Schildkappe Unterlegscheibe Mutter M10 Achse Anzeige Sicherheitsstift Flügelschraube Distanzhalter Spritzschutz Getriebe Steumengeneinstell. Achse Federstecker Schraube M8x50 Unterlegscheibe Dichtungsring Splint Staubkappe Unterlegscheibe... -
Seite 17: Ce-Zertifikat
25003 - SW 200 MK CE-ZERTIFIKAT EU-Konformitätserklärung EU Declaration of Conformity Hiermit erklären wir, DEMA-Vertriebs GmbH We herewith declare Im Tobel 4, 74547 Übrigshausen, Germany Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen...
