4.) Verrohrung der Wärmepumpe im Bypass
Es empfiehlt sich die Wärmepumpe mittels eines Bypasses in den Filterkreislauf einzubinden. Der
Bypass wird aus einer Dreiergruppe von Kugelhähnen bzw. Absperrmöglichkeiten gebildet und
ermöglicht ein Einstellen des Wasserdurchflusses durch die Wärmepumpe.
Die Wärmepumpe muss an den Filtrationskreislauf des Schwimmbeckens hinter dem Filter und vor der
Wasseraufbereitungsanlage (automatischer Chlor-Dosierer, Ozonisator, usw.) angeschlossen sein.

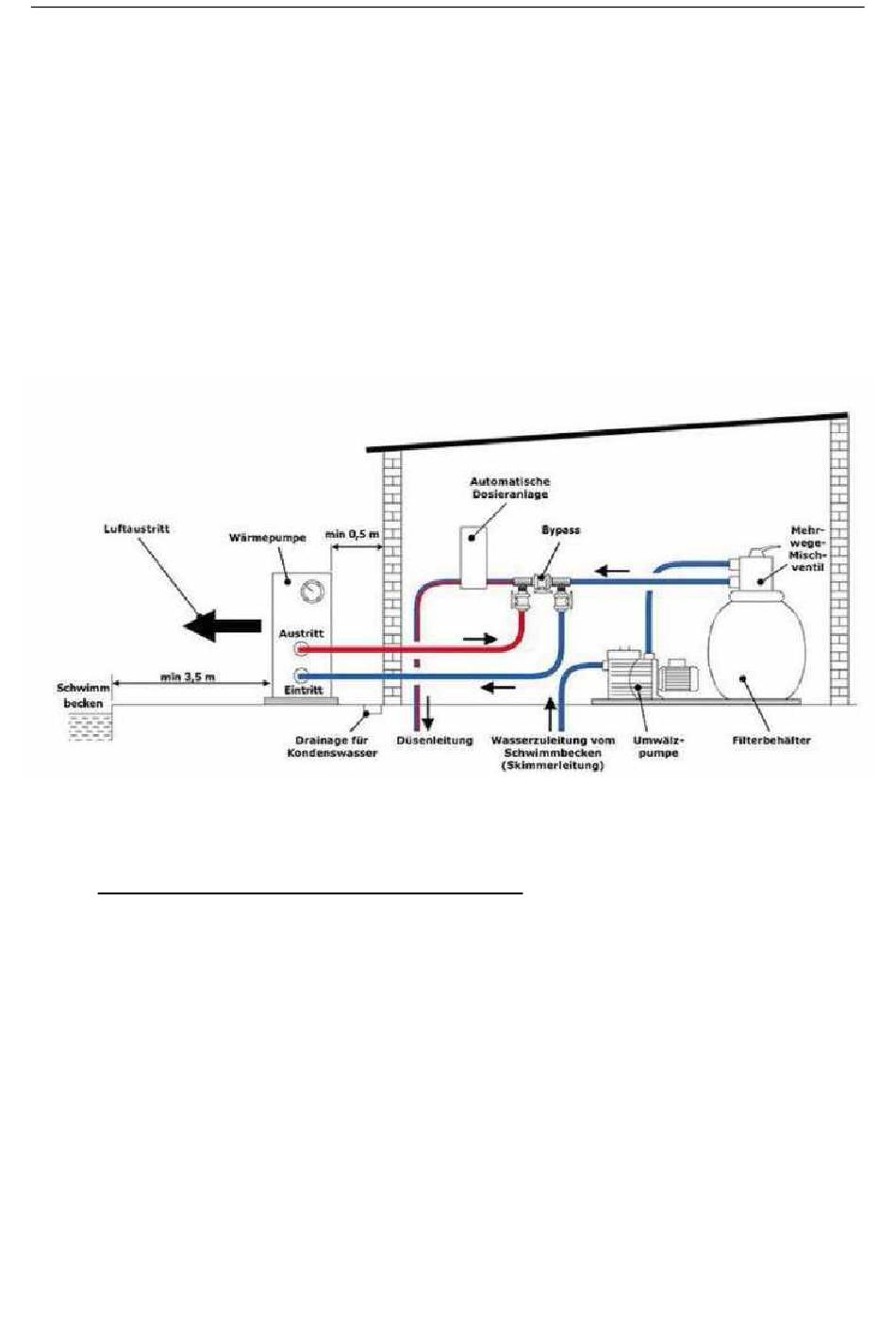

Typische Schaltung des Filtrationskreislaufs ist auf der nachfolgenden Abbildung dargestellt.
Verwendung und Einstellung des Bypasses
Der Bypass bzw. der Durchfluss wird anhand des Manometers/Betriebsdruckes der Wärmepumpe von ca.
2,0 MPa und/oder eines Temperaturunterschieds von ca. 2 °C zwischen Ein- und Ausgangstemperatur
(Zu- und Rücklauf) der Wärmepumpe eingestellt.
Wie Sie die Zu- und Rücklauftemperatur der Wärmepumpe auslesen können, finden Sie im Kapitel
„Statusabfrage" der Betriebsanleitung (Seite 23).
Der Bypass besteht aus drei Kugelhähnen bzw. Absperrmöglichkeiten, welche wie nachfolgendes
Schema geschaltet werden. Rechts befindet sich der Zulauf von der Filterpumpe, links die Rückleitung
zurück ins Schwimmbecken.
