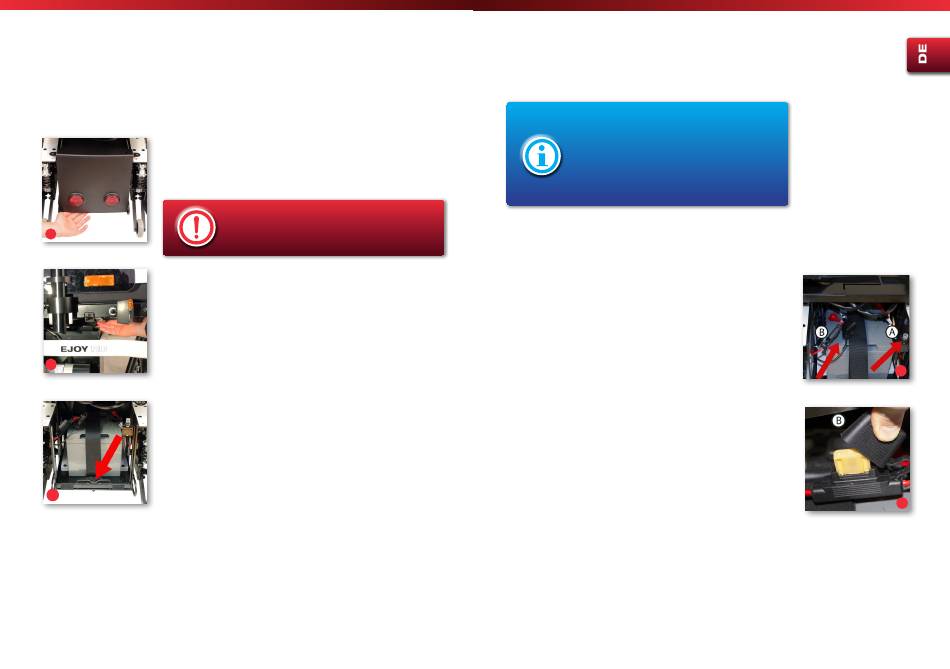

7.3.2. Austausch der Batterien

Beim Arbeiten an den Batterien seien Sie in höchstem Maße vorsichtig,
vermeiden Sie den Umgang mit metallischen Werkzeugen, das Berüh-
ren der Batteriepole und beachten Sie die Hinweise des Batterieher-
stellers.
50.
Verwenden Sie nur Batterien, die für diesen Rollstuhl zugelassen sind
(s. Kap. 6).
Stellen Sie sicher, dass der Rollstuhl ausgeschaltet ist, bevor Sie mit
dem Austausch der Batterien beginnen.
• Lösen Sie zuerst den hinteren Teil der Abdeckung des Batteriefachs
in dem Sie die Abdeckung nach hinten ziehen (Abb. 50).
• Dann drücken Sie den Deckel des Batteriefaches unterhalb des Sitz
51.
nach oben (Abb. 51). Ziehen Sie nun den Deckel nach hinten aus
dem Rollstuhl heraus.
• Entfernen Sie die Schraube an der Vorderseite des Bügels und
ziehen dann die Batterien mit Hilfe des Haltebügels heraus (s. Abb.
52)
• Öffnen Sie das Gurtband
• Lösen Sie zuerst das rote und dann das schwarze Batteriekabel.
• Heben Sie die Batterien vorsichtig heraus.
• Heben Sie die neuen Batterien in den vorgesehenen Platz und ver-
52.
binden Sie die Kontakte. Achten Sie auf die richtige Farbkodierung
(rot und schwarz).
• Sichern Sie die Batterien mit dem Gurtband und schieben Sie das
Batteriefach in die Ausgangsposition zurück, es rastet automatisch
wieder ein. Befestigen Sie wieder die Schraube am Haltebügel.
Setzen Sie die Baterrieabdeckung wieder ein.
50 50
Achtung! Diese Arbeit sollte nur von Fachkundigen
durchgeführt werden. Es besteht Lebensgefahr!
Wenn die Lebensdauer der Batterien abgelaufen
ist, d. h. eine ausreichende Aufladung nicht mehr
erfolgt, dürfen die Batterien nicht mit dem Hausmüll
entsorgt werden. Altbatterien werden beim Kauf
neuer Batterien vom Fachhändler zurückgenommen
und von diesem sachgerecht entsorgt!

7.3.3. Batterie, Sicherungen

Der Stromkreis ist durch 2 Arten von Sicherungen abgesichert.
• Die Überlastsicherung (Abb. 53A) löst bei Überlastung des
Rollstuhls aus. Warten Sie bis das Motorsystem des Rollstuhls etwas
abkühlt und drücken Sie die den Knopf der Überlastsicherung
wieder nach unten. Stellen Sie vor der Weiterfahrt sicher, daß keine
Überlastung des Rollstuhls gegeben ist.
• Die Schmelzsicherungen im Stromkreis des Rollstuhls (Abb. 53B)
dienen zur weiteren Absicherung des Stromkreises. Sollte sich der
Rollstuhl durch drücken der Überlastsicherung nicht mehr in Betrieb
nehmen, überprüfen Sie bitte die Schmelzsicherungen.
• Hierzu ziehen Sie die Schutzkappe der Sicherung ab (Abb. 54B).
• Stellen Sie vor der Weiterfahrt sicher, daß keine Überlastung des
Rollstuhls gegeben ist. Suchen Sie zur Feststellung der Ursache
bitte Ihren Fachhändler auf.
