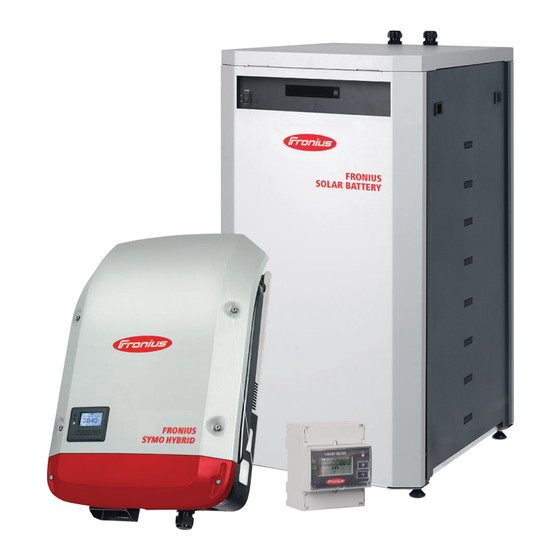

Fronius Symo Hybrid Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fronius Anleitungen
  4. Wechselrichter
  5. Symo Hybrid
  6. Bedienungsanleitung
Fronius Symo Hybrid Bedienungsanleitung

Fronius Symo Hybrid Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Symo Hybrid:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Operating
instructions
Fronius Energy Package
DE
Bedienungsanleitung
42,0426,0222,DE
024-05052022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fronius Symo Hybrid

Inhaltszusammenfassung für Fronius Symo Hybrid

  • Seite 1 Operating instructions Fronius Energy Package Bedienungsanleitung 42,0426,0222,DE 024-05052022...

  • Seite 3: Inhaltsverzeichnis

    Einschränkungen im Notstrombetrieb Notstrom und Energiesparmodus Fronius Ohmpilot und Notstrombetrieb Energiesparmodus Allgemeines Abschaltbedingungen Fronius Solar Battery und Fronius Symo Hybrid Einschaltbedingungen Fronius Symo Hybrid und Fronius Solar Battery Sonderfall Anzeige auf den Geräten und den User Interfaces Kalibrierladung für Fronius Solar Battery...
  • Seite 4 BYD Battery-Box Premium Bedienung Datenkommunikation Datenkommunikations-Bereich Allgemeines Bedienelemente, Anschlüsse und Anzeigen bei der Anlagenüberwachung Fronius Hybrid Wechselrichter Bedienelemente und Anzeigen Display Fronius Solar Battery Batteriemanagement-Modul Batteriemodul Display Display-Anzeigen Anschlüsse Datenkonverter Bedienelemente und Anzeigen Datenkonverter LED-Anzeigen Datenkonverter Navigation in der Menüebene...
  • Seite 5 Verbindung zur Fronius Anlagenüberwachung via Internet und Fronius Solar.web Allgemeines Funktionsbeschreibung Voraussetzungen Daten von der Fronius Anlagenüberwachung via Internet und Fronius Solar.web abrufen Aktuelldaten, Services und Einstellungen an der Fronius Anlagenüberwachung Die Web-Seite der Fronius Anlagenüberwachung Web-Seite der Fronius Anlagenüberwachung - Übersicht Das Menü...
  • Seite 6 PV-Leistungsreduzierung Einstellungen - Anlagenübersicht Anlagenübersicht Einstellungen - Zähler Allgemeines Fronius Smart Meter Anschluss des Fronius Smart Meter an der Fronius Anlagenüberwachung Einstellungen - EVU Editor Allgemeines EVU Editor - IO-Steuerung Anschlussbeispiel EVU Editor - AUS - Demand Response Modes (DRM) EVU Editor - Dynamische Leistungsreduzierung EVU Editor - Steuerungs-Prioritäten...

  • Seite 7: Sicherheitsvorschriften

    Sicherheitsvorschriften Erklärung Si- GEFAHR! cherheitshinwei- Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol- WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.

  • Seite 8: Umgebungsbedingungen

    Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandsetzen lassen. Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen. Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind aus dem Kapitel „Allgemeines“ der Bedienungsanleitung des Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes beseitigen.

  • Seite 9: Notstrom

    Betreiber verpflichtet, angemessene Maßnahmen für die Störungsbehebung zu ergreifen. Notstrom Das vorliegende System verfügt über eine Notstromfunktion. Dabei wird bei ei- nem Ausfall des öffentlichen Netzes automatisch eine Ersatzstromversorgung aufgebaut. Der dem Wechselrichter beiliegende Notstrom-Aufkleber ist am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten ist sowohl eine netzseitige Trennung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öffnen des inte- grierten DC-Trenners am Wechselrichter notwendig.

  • Seite 11: Allgemeine Informationen

    Allgemeine Informationen...

  • Seite 13: Fronius Symo Hybrid

    Fronius Symo Hybrid Gerätekonzept Geräteaufbau: Gehäusedeckel Wechselrichter Montagehalterung Anschlussbereich inklusive DC Hauptschalter Datenkommunikations-Bereich Datenkommunikations-Abde- ckung Der Hybrid-Wechselrichter wandelt den von den PV-Modulen erzeugten Gleich- strom in Wechselstrom um. Dieser Wechselstrom wird synchron zur Netzspan- nung in das öffentliche Netz eingespeist. Darüber hinaus kann die Solarenergie auch in einer angeschlossenen Batterie für eine spätere Verwendung gespeichert...

  • Seite 14: Bestimmungsgemäße Verwendung

    Solarmodul-Eigenschaften berücksichtigen. Bestimmungen des Energieversorgungs-Unternehmens für die Netzeinspeisung, den Notstrom-Betrieb und den Betrieb von Speichersystemen berücksichtigen. Der Fronius Symo Hybrid ist ein netzgekoppelter Wechselrichter mit Notstrom- funktion und kein Inselwechselrichter. Daher sind folgende Einschränkungen im Notstrombetrieb zu beachten: mindestens 1500 Betriebsstunden dürfen im Notstrombetrieb betrieben...

  • Seite 15: Produktregistrierung

    Garantiejahren. Sie müssen nur wenige Informationen ausfüllen und die Regis- trierung bestätigen. Wer darf ein Gerät registrieren? Der Garantievertrag kommt zwischen Fronius und dem Garantienehmer (Ei- gentümer der installierten Anlage) zustande. Daher muss die Registrierung durch den Garantienehmer, unter Verwendung seines Solar.web-Logins durchgeführt werden.
  • Seite 16 Wo kann ich die Seriennummer meines Produkts finden? Die Seriennummer ist am Leistungsschild des Fronius Gerätes ersichtlich. Bei der Solar Battery ist nur die am Bild gezeigt Seriennummer zu verwenden. Die Seriennummern der einzelnen Batteriemodule sind nicht relevant.

  • Seite 17: Fronius Solar Battery

    Datenkonverter Batteriemodul (1,2 kWh nutz- bar) Mit dem Fronius Energy Package bringt Fronius einen Wechselrichter mit Spei- chermöglichkeit auf den Markt. Eine wesentliche Komponente dabei ist die Froni- us Solar Battery, welche einen Lithium-Ionen-Akku enthält. Die Fronius Solar Battery ergänzt den Fronius Hybrid Wechselrichter um eine Speicherfunktiona- lität.

  • Seite 18: Bestimmungsgemäße Verwendung

    Einhaltung der Inspektions- und Wartungsarbeiten Bestimmungen des Energieversorgungs-Unternehmens für die Netzeinspeisung und den Betrieb von Speichersystemen berücksichtigen. Erweiterung der Die Fronius Solar Battery bietet die Möglichkeit die Speicherkapazität auch nach Speicherkapa- dem Kauf bis zur maximalen Kapazität von 9,6kWh nutzbarer Energie zu erwei- zität tern.
  • Seite 19 werden. Die Hinweise und Symbole warnen vor Fehlbedienung, woraus schwer wiegende Personen- und Sachschäden resultieren können. Sicherheitssymbole - Text der Warnhinweise: Vorsicht Falsche Handhabung oder Vernachlässigung dieser Hinweise und der Bedienungsanleitung kann Wärme-, Brand- oder Stromgefahr verursa- chen, die schwere Verletzungen zur Folge haben. Bitte lesen Sie die Bedienungsanleitung sorgfältig und verwenden Sie es in Übereinstimmung mit den Sicherheitshinweisen! Um einen Stromschlag zu vermeiden...
  • Seite 20 Verhalten bei Eintritt eines Notfalls: Feuer: geeignete Löschmittel: CO2- oder Pulver-Löscher, Löschgeräte mit Was- ser können zu elektrischen Schlägen führen. Feuerwehr verständigen Gefährdete Personen verständigen Hauptschalter ausschalten FI-Schalter ausschalten b) Überschwemmung: Hauptschalter ausschalten FI-Schalter ausschalten System vor Wasser schützen, Wasser abpumpen unklarer Betriebszustand (siehe auch Kapitel „Unklare Betriebszustände“...

  • Seite 21: Verschiedene Betriebsmodi

    Zusätzlicher Wechselrichter im System (z.B.: Fronius Symo) wandelt den Gleichstrom in Wechselstrom um. Kann aber keine Batterie laden und steht im Notstromfall nicht zur Verfügung. Stromnetz Betriebsmodus - Der Fronius Hybrid Wechselrichter kann als reiner Wechselrichter ohne ange- Wechselrichter schlossener Batterie verwendet werden.

  • Seite 22: Betriebsmodus - Wechselrichter Mit Batterie

    Betriebsmodus - Um eine störungsfreie Regelung realisieren zu können, ist ein Parallelbetrieb Wechselrichter mehrerer Batterien nicht erlaubt. mit Batterie Um den Eigenverbrauch in Ihrem PV-System bestmöglich nützen zu können, kann eine Batterie als Speicher verwendet werden. Die Batterie ist gleichstrom- seitig mit dem Wechselrichter gekoppelt.

  • Seite 23: Betriebsmodus - Wechselrichter

    Betriebsmodus - Wechselrichter mit Batterie und mehreren Smart Metern Betriebsmodus - Wechselrichter mit Batterie, AC- gekoppelt an weiterem Wech- selrichter Betriebsmodus - WICHTIG! Im Notstrombetrieb wird eine erhöhte Nominalfrequenz verwendet, Wechselrichter um einen ungewollten Parallelbetrieb mit anderen Stromerzeugern zu vermei- mit Batterie und den.

  • Seite 24: Betriebsmodus - Wechselrichter Mit Batterie, Ohmpilot Und Notstrom-Funktion

    Betriebsmodus - WICHTIG! Im voll ausgebauten Hybrid PV-System mit Fronius Ohmpilot kann Wechselrichter der Ohmpilot bei einem Stromausfall aus regelungstechnischen Gründen nicht mit Batterie, betrieben werden. Daher ist es sinnvoll, den Ohmpilot außerhalb des Notstrom- Ohmpilot und zweiges zu installieren.

  • Seite 25: Betriebsmodus - Wechselrichter Mit Batterie, Weiterem Wechselrichter Und Notstrom

    Wert geladen oder entladen und anschließend so- Service Modus lange auf diesem Wert gehalten, bis der Service- mode manuell beendet wird. Der Fronius Symo Hybrid lädt die Batterie nach um die Selbstentladung auszugleichen und den Erzwungene Nachladung eingestellten minimalen SOC zu halten (Schutz vor Tiefentladung).
  • Seite 26 Betriebszustand Beschreibung Der Fronius Symo Hybrid lädt die Batterie nach, um die Selbstentladung auszugleichen und um Tiefentladungsschutz den minimalen Ladezustand zu halten. Das Speichersystem startet aus dem Energiespar- Start modus (Standby). Nur für die Fronius Solar Battery verfügbar.

  • Seite 27: Notstrombetrieb

    Der Wechselrichter arbeitet im Notstrom-Betrieb. Notstrom-Be- Das öffentliche Netz funktioniert wieder ordnungsgemäß. trieb in den Ein- Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und speise-Betrieb übermittelt diese Informationen an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 28: Einschränkungen Im Notstrombetrieb

    Der Wechselrichter wird über die Displayeinstellung in den Energiesparmo- dus (Standby-Betrieb) gesetzt. Befinden sich die Batterie und der Wechselrichter im Energiesparmodus wird das System über folgende Aktionen wieder aktiviert (gilt nur für Fronius Solar Batte- ry): Es ist ausreichend Energie von den PV-Modulen vorhanden.
  • Seite 29 Ausfall der Notstrom-Versorgung kann die Folge sein. ▶ Keinesfalls den Boost-Mode des Ohmpilots aktivieren. ▶ Den Leitungs-Schutzschalter des Fronius Ohmpilots ausschalten (wenn vor- handen). ▶ Bereits vor einem Netzausfall sind jene Funktionen zu deaktivieren, die die Leistungsgrenzen im Notstrombetrieb überschreiten.

  • Seite 30: Energiesparmodus

    Im Energiesparmodus der Batterie bleibt die Anzeige dunkel. Im Solar.web wird durch ein „i“ beim Batteriesymbol der Energiesparmodus angezeigt. In der Ener- giebilanz-Ansicht wird der SOC (State of Charge) der Fronius Solar Battery für die Dauer des Energiesparmodus nicht angezeigt.

  • Seite 31: Einschaltbedingungen Fronius Symo Hybrid Und Fronius Solar Battery

    Die Batterie wird nachgeladen um den Mindest-Ladezustand wiederherzu- stellen oder eine Kalibrierung durchzuführen. Die Fronius Solar Battery wird geweckt, sobald der Symo Hybrid PV-Leistung generiert. Dies garantiert einen zuverlässigen Betrieb der Batterie. Sonderfall Wenn der Wechselrichter 8 - 12 Minuten lang nicht in Betrieb geht (z. B.: Fehler),...

  • Seite 32: Kalibrierladung Für Fronius Solar Battery

    Die nachfolgende Beschreibung der Kalibrierladung ist gültig ab der Software- Version 1.4.1-12 der Fronius Anlagenüberwachung. Bedingungen für Ein Lade- und Entladezyklus der Fronius Solar Battery entspricht 48 Ah Energie- den Start der durchsatz pro Batteriemodul. Die Kalibrierladung erfolgt zyklisch nach folgen-...

  • Seite 33: Kalibriervorgang (Fronius Solar Battery)

    Der Notstrombetrieb kann gestartet werden - die Kalibrierladung wird unter- brochen Anzeige während Sobald die Kalibrierladung gestartet wird, ist dies in Fronius Solar.web (Aktuell- der Kalibrierla- und Energiebilanzansicht) oder am Webinterface des Fronius Symo Hybrid dung (Fronius Wechselrichters sichtbar.
  • Seite 34 Kalibrierladung durch Änderung des Batteriestatuses ersichtlich („Batterie Mo- dus: Normal → Calibrate“ und „Batterie Modus: Calibrate → Normal“) Die nachfolgende Grafik zeigt die Kalibrierladung der Fronius Solar Battery in der Energiebilanz-Ansicht. Zu Beginn der Kalibrierladung wird die gesamte PV- Produktion in die Batterie geladen. Ab dem Zeitpunkt, an dem eine Zelle vollge- laden ist, wird nur mehr ein gewisser Ladestrom von der Batterie aufgenommen.

  • Seite 35: Geeignete Fremdbatterien Für Fronius Symo Hybrid

    Batterien ist. Daher übernimmt Fronius für diese Batterien keinerlei Haf- tungen oder Garantien. Der Fronius Symo Hybrid kann mit einem LG Chem Hochvoltspeicher der Type RESU7H(Type-R) oder RESU10H(Type-R) betrieben werden. Für den Anschluss einer LG Batterie an einen Hybrid-Wechselrichter wird die Fronius Checkbox 500V von Fronius benötigt.
  • Seite 36 * Hinweis für Anlagen mit Notstrom-Umschaltung mit Fronius Symo Hybrid und BYD Battery-Box Premium HVM 8.3: Falls es zu einem Netzausfall kommt und keine Energie aus der PV-Anlage zur Verfügung steht, kann es bei einem geringen Ladezustand der Batterie (SOC ty- pischerweise <...
  • Seite 37 Den Leitungs-Schutzschalter einschal- ten. DC-Trenner in die Schalterstel- lung „Ein“ stellen.

  • Seite 39: Bedienung

    Bedienung...

  • Seite 41: Datenkommunikation

    Pin 3 = Öffnerkontakt (Normally Closed) Für den Anschluss am potentialfreien Schaltkontakt den Gegenstecker aus dem Lieferumfang des Wechselrichters verwenden. Anlagenüberwachung mit WLAN-Antenne Allgemeines Der Wechselrichter ist serienmäßig mit der WLAN-fähigen Anlagenüberwachung und Energiemanagement-Einheit (Fronius Hybridmanager) ausgestattet. Die Fronius Anlagenüberwachung umfasst unter anderem folgende Funktionen:...

  • Seite 42: Bedienelemente, Anschlüsse Und Anzeigen Bei Der Anlagenüberwachung

    Laststeuerung des Wechselrichters durch die Vorgabe von Leistungs-Grenz- werten, Mindest- oder Maximal-Laufzeiten oder Soll-Laufzeiten Steuerung des Wechselrichters via Modbus (TCP) Vergabe von Steuerungs-Prioritäten Steuerung des Wechselrichters durch angeschlossene Zähler (Fronius Smart Meter) Steuerung des Wechselrichters über einen Rundsteuersignal Empfänger (Z.B. Blindleistungsvorgabe oder Wirkleistungsvorgabe) dynamische Leistungsreduzierung unter Berücksichtigung des Eigenverbrau-...
  • Seite 43 Verbindung zu Fronius Solar.web leuchtet rot: bei erforderlicher, aber nicht bestehender Verbindung zu Fronius Solar.web leuchtet nicht: wenn keine Verbindung zu Fronius Solar.web erforder- lich ist oder das Senden von Daten an Solar.web deaktiviert wurde LED Versorgung leuchtet grün: bei ausreichender Stromversorgung durch das interne...
  • Seite 44 Nr. Funktion I/Os digitale Ein- und Ausgänge RS485 Modbus RTU 2-Draht (RS485): Modbus Daten - Modbus Daten + Int./ext. Versorgung Ausgang der internen Spannung 12,8 V oder Eingang für eine externe Versorgungsspannung >12,8 - 24 V DC (+ 20 %) Digitale Eingänge: 0 - 3, 4 - 9 Spannungspegel: low = min.
  • Seite 45 Nr. Funktion Schalter Modbus-Terminierung (für Modbus RTU) interner Busabschluss mit 120 Ohm Widerstand (ja/nein) Schalter in Position „on“: Abschluss-Widerstand 120 Ohm aktiv Schalter in Position „off“: kein Abschluss-Widerstand aktiv WICHTIG! In einem RS485 Bus muss der Abschluss-Widerstand beim ersten und letzten Gerät aktiv sein. Eine detaillierte Beschreibung finden Sie in der Installationsanleitung...

  • Seite 46: Fronius Hybrid Wechselrichter

    Fronius Hybrid Wechselrichter Bedienelemente und Anzeigen (5) (6) (7) (8) Pos. Beschreibung Display zur Anzeige von Werten, Einstellungen und Menüs Kontroll- und Status-LEDs Allgemeine Status-LED leuchtet, wenn am Display eine Statusmeldung angezeigt wird (Rot bei Feh- ler, Orange bei Warnung) bei Unterbrechung des Einspeisebetriebes während der Fehlerbehandlung (der Wechselrichter wartet auf ei-...

  • Seite 47: Display

    Pos. Beschreibung Taste ‘Enter’ zum Bestätigen einer Auswahl Die Tasten funktionieren kapazitiv. Eine Benetzung mit Wasser kann die Funktion der Tasten beeinträchtigen. Für eine optimale Funktion, die Tasten gegebenen- falls mit einem Tuch trockenwischen. Display Die Versorgung des Displays erfolgt über die AC-Netzspannung sowie über die PV- und Batterie-Seite.

  • Seite 48: Fronius Solar Battery

    Fronius Solar Battery Batteriemanage- ment-Modul LCD-Display Zeigt Informationen zum Status eines Moduls an (Ladung/Entladung, Ge- samtspannung, Gesamtstromstärke, gesamte übrige Kapazität, Anzahl der angeschlossenen Module, übrige Kapazität jedes Moduls, Spannung/ Temperatur usw. des Zellenblocks). DISP-Schalter Ändert die auf dem Display angezeigte Information.

  • Seite 49: Display-Anzeigen

    Umschaltdiagramm für das Display Gesamtstatus des Sys- Overall tems anzeigen Connection Status der einzelnen Module anzeigen Modul Nr. 00 Modul .Nr. N Status Status Mode Mode Cell temp Cell temp. Alarm bits Alarm bits Heatsink DISP-Taste drücken und gedrückt halten DISP-Taste drücken Nr.N.
  • Seite 50 UNIT Anzahl der verbundenen Module 1 - 16 Version XXXX Status der verbundenen Module Im Beispiel oben sind 6 Module verbunden (Nr. 00 - Nr. 05) Anzeige „Status“ Anzeige Details Display M_NO Anzahl der angezeigten Module 00 - 15 STAT Modulstatus YX (Y: Derzeitiger Status, X: Vor- heriger Status)
  • Seite 51 Anzeige „Cell Temp., Cycle Count“ Anzeige Details Display M_NO Anzahl der angezeigten Module 00 - 15 CYCL Zyklenzahl 0000 - 9999 Durchschnittstemperatur aller -99,9 °C bis +99,9 °C Zellen Anzeige „Alarm bits“ Anzeige Details Display M_NO Anzahl der angezeigten Module 00 - 15 ALRM Modulstatus...

  • Seite 52: Anschlüsse Datenkonverter

    COMM_ Qualität der internen Kommuni- 0% - 100% kation Anschlüsse Da- tenkonverter Bedienelemente Verbindung zu Froni- Verbindung zu Froni- und Anzeigen us Solar Battery us Hybrid Wechsel- Datenkonverter richter Werkseinstellungen: S4 = 0x0 (Hex) = 0000 (Binär) S5 = 0x0 (Hex) = 0000 (Binär) S6 = 0x1 (Hex) = 0001 (Binär) S7 = 0x4 (Hex) = 0100 (Binär) RS485-Terminal...
  • Seite 53 / rot blin- Status OK kend rot leuchtend allgemeiner Gatewayfehler (s. LEDs Error No.) rot blinkend Datenkonverter befindet sich im Konfigurations-/Testmo- LED „State“ (Fronius Hybrid Wechselrichter) grün leuchtend initialisiert und gestartet grün blinkend Initialisiert grün / rot blin- kend...

  • Seite 54: Navigation In Der Menüebene

    Navigation in der Menüebene Display-Be- Eine beliebige Taste drücken leuchtung akti- vieren Die Display-Beleuchtung wird aktiviert. Im Menüpunkt SETUP besteht unter Eintrag ‘Display Einstellungen - Be- leuchtung‘ die Möglichkeit, eine ständig leuchtende oder eine ständig abge- schaltete Display-Beleuchtung einzustellen. Automatisches Wird 2 Minuten keine Taste gedrückt, erlischt die Display-Beleuchtung automa- Deaktivieren der tisch und der Wechselrichter wechselt in den Menüpunkt ‘JETZT’...

  • Seite 55: Im Menüpunkt Jetzt Angezeigte Werte

    Im Menüpunkt Ausgangsleistung (W) JETZT angezeig- AC-Blindleistung (VAr) te Werte Netzspannung (V) Ausgangsstrom (A) Netzfrequenz (Hz) Solarspannung (V) - von U PV Solarstrom (A) - von I PV Uhrzeit Datum Im Menüpunkt Eingespeiste Energie (kWh / MWh) LOG angezeigte während des betrachteten Zeitraumes vom Wechselrichter abgegebene Ener- Werte Auf Grund unterschiedlicher Messverfahren kann es zu Abweichungen ge- genüber Anzeigewerten anderer Messgeräte kommen.

  • Seite 56: Menüpunkte Im Setup-Menü

    Menüpunkte im Setup-Menü Standby Manuelle Aktivierung / Deaktivierung des Standby-Betriebes Es findet keine Netzeinspeisung statt. Die Startup-LED leuchtet orange. Im Display wird abwechselnd STANDBY / ENTER angezeigt Im Standby-Betrieb kann kein anderer Menüpunkt innerhalb der Menüebene aufgerufen oder eingestellt werden. Das automatische Wechseln in den Menüpunkt ‘JETZT’...

  • Seite 57: Relais (Potentialfreier Schaltkontakt)

    WiFi AP deakt.? Zum Deaktivieren des WiFi Access Points Taste En- ter drücken WiFi Access Point [nicht verfügbar] Wird angezeigt, wenn keine Anlagenüberwachung am Wechselrichter vorhanden ist. Relais (potential- Mittels potentialfreiem Schaltkontakt (Relais) am Wechselrichter können Status- freier Schaltkon- meldungen (State Codes), der Wechselrichter Zustand (z.B. der Einspeisebe- takt) trieb) oder die Energie Manager Funktionen dargestellt werden.

  • Seite 58: Energie-Manager(Im Menüpunkt Relais)

    aktiver Ausgang: Der potentialfreie Schaltkontakt NO ist ständig eingeschaltet, solange der Wechselrichter in Betrieb ist (solange das Display leuchtet oder anzeigt). OFF: Der potentialfreie Schaltkontakt NO ist ausgeschaltet. Energie-Manager: E-Manager: Weitere Informationen zur Funktion ‘Energie-Manager‘ gemäß folgendem Abschnitt „Energie-Manager“. Relais Test Funktionsüberprüfung, ob der potentialfreie Schaltkontakt schaltet Einschalt-Punkt (nur bei aktivierter Funktion ‘Energie-Manager‘) zum Einstellen des Wirkleistungs-Limits, ab dem der potentialfreie Schaltkon-...

  • Seite 59: Zeit / Datum

    se mit der PV-Erzeugung übereinstimmt. Eine zu geringe Differenz zwischen Einschalt-Punkt und Ausschalt-Punkt sowie Wirkleistungs-Schwankungen können zu vielfachen Schaltzyklen führen. Um ein häufiges Ein- und Ausschalten zu vermeiden, sollte die Differenz zwi- schen Einschalt-Punkt und Ausschalt-Punkt min. 100 - 200 W betragen. Bei der Wahl des Ausschalt-Punktes die Leistungsaufnahme des angeschlosse- nen Verbrauchers berücksichtigen.

  • Seite 60: Display Einstellungen

    Werkseinstellung WICHTIG! Das korrekte Einstellen von Uhrzeit und Datum ist Voraussetzung für eine richtige Anzeige von Tages- und Jahreswerten sowie der Tages-Kennlinie. Display Einstel- Einstellbereich Sprache / Kontrast / Beleuchtung lungen Sprache Einstellung der Display Sprache Einstellbereich Deutsch, Englisch, Französisch, Niederländisch, Italie- nisch, Spanisch, Tschechisch, Slowakisch, ...

  • Seite 61: Lüfter

    Währung Einstellung der Währung Einstellbereich 3-stellig, A-Z Einspeisetarif Einstellung des Verrechnungssatzes für die Vergütung der eingespeisten Ener- Einstellbereich 2-stellig, 3 Dezimalstellen Werkseinstellung (abhängig vom Länder-Setup) CO2 Faktor Einstellung des CO2 Faktors der eingespeisten Energie Lüfter zum Überprüfen der Lüfter-Funktionalität Einstellbereich Test Lüfter #1 / Test Lüfter #2 (vom Gerät abhängig) gewünschten Lüfter mittels Tasten ‘auf‘...

  • Seite 62: Der Menüpunkt Setup

    Der Menüpunkt SETUP Voreinstellung Der Wechselrichter ist nach der vollständigen Durchführung der Inbetriebnahme (zum Beispiel mittels Installation Wizard) je nach Ländersetup vorkonfiguriert. Der Menüpunkt SETUP ermöglicht eine einfache Änderung der Voreinstellungen des Wechselrichters, um Anwender-spezifischen Wünschen und Anforderungen zu entsprechen. Software-Aktua- WICHTIG! Auf Grund von Software-Updates können Funktionen an Ihrem Gerät lisierungen...

  • Seite 63: Menüeinträge Einstellen Allgemein

    Wird 2 Minuten keine Taste gedrückt, wechselt der Wechselrichter von jeder beliebigen Position innerhalb der Menüebene in den Menüpunkt ‘JETZT’ (Ausnahme: Setup-Menüein- trag ‘Standby’), erlischt die Display-Beleuchtung. Die aktuell eingespeiste Leistung wird angezeigt. Menüeinträge In das gewünschte Menü einsteigen einstellen allge- Mittels Tasten ‘auf’...
  • Seite 64 Die Übersicht der einstellbaren Wer- te wird angezeigt. Mittels Tasten ‘auf’ oder ‘ab’ ‘Zeit einstellen‘ auswählen Taste ‘Enter’ drücken Die Uhrzeit wird angezeigt. (HH:MM:SS, 24-Stunden-Anzeige), die Zehner-Stelle für die Stunde blinkt. Mittels Tasten ‘auf’ oder ‘ab’ einen Wert für die Zehner-Stelle der Stunde auswählen Taste ‘Enter’...

  • Seite 65: Der Menüpunkt Info

    Der Menüpunkt INFO Messwerte PV Iso. Isolationswiderstand der Photovoltaik-Anlage und des Speichersystems Ext. Lim. externe Leistungsreduktion in Prozent, z.B.: von Netzbetreiber vorgegeben U PV momentane PV Spannung an den Klemmen, auch wenn der Wechselrichter gar nicht einspeist GVDPR Netzspannungsabhängige Leistungsreduktion Fan #1 Prozentwert der Lüfter Soll-Leistung LT Status...
  • Seite 66 Ländereinstellung: Setup eingestelltes Länder-Setup Version Version des Länder-Setups Alternatives (Notstrom) oder originales Ländersetup ak- tiviert Group Gruppe für das Aktualisieren der Wechselrichter-Soft- ware MPP Tracker: PV-Tracker Netzüberwachung: GMTi Hochstart-Zeit des Wechselrichters in s GMTr Wiederzuschalt-Zeit in s nach einem Netzfehler Netzspannungs-Mittelwert über 10 Minuten in V.

  • Seite 67: Version

    Fault Ride Through: Status - Standardeinstellung: OFF Falls die Funktion aktiviert ist, schaltet der Wechsel- richter bei einem kurzfristigen AC-Spannungseinbruch (außerhalb der vom Netzversorger eingestellten Gren- zen) nicht sofort ab, sondern speist für eine definierte Zeit weiter ein. DB min - Standardeinstellung: 90 % „Dead Band Minimum“...

  • Seite 68: Tastensperre Ein- Und Ausschalten

    Tastensperre ein- und ausschalten Allgemeines Der Wechselrichter ist mit einer Tastensperr-Funktion ausgestattet. Bei aktivierter Tastensperre kann das Setup-Menü nicht aufgerufen werden, z.B. als Schutz vor unbeabsichtigtem Verstellen von Setup-Daten. Für das Aktivieren / Deaktivieren der Tastensperre muss der Code 12321 einge- geben werden.

  • Seite 69: Das Basic-Menü

    Das Basic-Menü In das Basic- Taste ‘Menü’ drücken Menü einsteigen Die Menüebene wird angezeigt. J E T Z T Die nicht belegte Taste ‘Menü / Esc’ 5 x drücken Im Menü ‘CODE’ wird ‘Access Code‘ ange- zeigt, die erste Stelle blinkt. Code 22742 eingeben: Mittels Tas- ten ‘plus’...
  • Seite 70 MPP Tracker 1 DC Betriebsmodus: MPP AUTO / FIX / MPP USER MPP AUTO: normaler Betriebszustand; der Wechselrichter sucht au- tomatisch den optimalen Arbeitspunkt FIX: zur Eingabe einer fixen DC-Spannung, mit der der Wechselrich- ter arbeitet MPP USER: zum Eingeben der unteren MP-Spannung, ab der der Wechselrichter seinen optimalen Arbeitspunkt sucht Dynamic Peak Manager: ON / OFF Fixspannung: zum Eingeben der Fixspannung (150 - 800 V)

  • Seite 71: Fronius Anlagenüberwachung

    Fronius Anlagenüberwachung...

  • Seite 73: Allgemeines

    In Verbindung mit Fronius Solar.web können aktuelle Daten und Archivdaten ei- ner Photovoltaik-Anlage ohne aufwändige Konfigurationstätigkeiten über das In- ternet oder die Fronius Solar.web App abgerufen werden. Die Daten werden von der Fronius Anlagenüberwachung automatisch an das Fronius Solar.web versen- det.

  • Seite 74: Datenvolumen Berechnen

    Datenvolumen berechnen Allgemeines Beim Betrieb der Fronius Anlagenüberwachung fallen Daten an, die über das In- ternet übertragen werden müssen. Die Berechnung des Datenvolumens ist für die Auswahl eines entsprechenden Internet-Anschlusses erforderlich. Die folgende Berechnung des Datenvolumens bietet einen Überblick über die beim Betrieb der Fronius Anlagenüberwachung anfallenden Datenmengen.
  • Seite 75 WR + SM + 8x BAT 13 MB 3 MB Die Ansicht der Anlage über Fronius Solar.web oder einer Fronius Solar.web App benötigt ein Datenvolumen von ca. 500 kB pro Stunde. Ein Update der Fronius Anlagenüberwachung Firmware benötigt ebenfalls ein bestimmtes Datenvolumen.

  • Seite 76: Generelle Informationen Für Den Netzwerk-Administrator

    Die Subnet-Mask muss dem bestehenden Netzwerk entsprechen (z.B.255.255.255.0). Soll die Fronius Anlagenüberwachung Servicemeldungen versenden oder Daten an Fronius Solar.web senden, muss eine Gateway-Adresse und eine DNS-Server Adresse eingegeben werden. Über die Gateway-Adresse bekommt die Fronius Anlagenüberwachung eine Verbindung zum Internet. Als Gateway-Adresse eig- net sich z.B.

  • Seite 77: Fronius Solar.web Nutzen Und Servicemeldungen Versenden

    Die Firewall so konfigurieren, dass die IP-Adresse der Fronius Anlagenüberwa- chung an Port 49049/UDP von „fdmp.solarweb.com“ Daten schicken kann. *) Wir empfehlen den Zugriff auf die Web-Schnittstelle der Fronius Anla- genüberwachung nur von gesicherten Netzwerken zuzulassen. Sollte ein Zugriff aus dem Internet unbedingt benötigt werden (z.B.: für Servicezwecke in einem begrenzten Zeitraum), den Netzwerkrouter so konfigurieren, dass Anfragen auf einen beliebigen externen Port auf den Port 80/TCP weitergeleitet werden.

  • Seite 78: Fronius Anlagenüberwachung Installieren - Übersicht

    WICHTIG! Die Installation der Fronius Anlagenüberwachung setzt Kenntnisse aus der Netzwerk-Technologie voraus. Erstinbetrieb- WICHTIG! Mit der Fronius Solar.start App kann die Erstinbetriebnahme der Fro- nahme nius Anlagenüberwachung wesentlich erleichtert werden. Die Fronius Solar.start App ist im jeweiligen App-Store verfügbar.
  • Seite 79 Installation mittels Solar.start App Installation mittels Web-Browser Fronius Solar.start App herunter- Endgerät mit dem WLAN Access laden Point verbinden Fronius Solar.start App ausführen SSID = FRONIUS_239.xxxxx (4-8 stellig) nach einem Netz mit dem Na- men „FRONIUS_239.xxxxx“ suchen Verbindung zu diesem Netz...

  • Seite 80: Informationen Zur Durchführung Des Techniker Assistenten

    EVU Editor - Dynamische Leistungsreduzierung auf Seite 119) Nach der Durchführung des Techniker Assistenten wird automatisch eine Vollla- dung der Fronius Solar Battery durchgeführt, um alle Komponenten zu kalibrie- ren. Anschließend beginnt das System automatisch mit dem eingestellten Be- triebsmodus.

  • Seite 81: Notstrombetrieb Testen

    Der Notstrombetrieb sollte nach der erstmaligen Installation und Einrichtung getestet werden. Im Testbetrieb wird empfohlen auf eine Batterieladung von über 30 % zu achten. Eine Beschreibung zur Durchführung des Testbetriebs befindet sich im Kapitel „Checkliste Notstrom“ des Dokuments „Fronius Energy Package - Beispiele Not- strom-Umschaltung“.

  • Seite 82: Verbindung Zur Fronius Anlagenüberwachung Via Web-Browser

    Die Verbindung zur Fronius Anlagenüberwachung via Web-Browser eignet sich vor allem für das Abrufen aktueller Werte durch viele PC-Nutzer in einem LAN (z.B. Firmen-Netzwerke, Schulen, etc.). Auf der Web-Seite der Fronius Anlagenüberwachung wird der aktuelle Leis- tungsfluss im Hybridsystem angezeigt. Voraussetzun- mindestens LAN- oder WLAN-Verbindung Web-Browser (z.B.

  • Seite 83: Verbindung Zur Fronius Anlagenüberwachung Via Internet Und Fronius Solar.web

    Bei einem DSL-Anschluss muss ein Router die Verbindung ins Internet aufbauen. Registrierung der Photovoltaik-Anlage bei Fronius Solar.web. Für das Abrufen aktueller Daten im Fronius Solar.web muss bei der Fronius Anlagenüberwachung in den Einstellungen unter Solar.web die Aus- wahlmöglichkeit ‘ja’ bei ‘Aktuelle Daten an Solar.web senden’ aktiviert sein.

  • Seite 85: Aktuelldaten, Services Und Einstellungen An Der Fronius Anlagenüberwachung

    Aktuelldaten, Services und Einstel- lungen an der Fronius Anla- genüberwachung...

  • Seite 87: Die Web-Seite Der Fronius Anlagenüberwachung

    Übersicht der letzten Statusmeldungen Systeminformationen, Netzwerkdiagnose, Firmware-Update Das Menü Einstellungen Das Menü Ein- Nach dem Anklicken von Einstellungen wird auf der Web-Seite der Fronius Anla- stellungen genüberwachung das Menü Einstellungen geöffnet. Im Menü Einstellungen erfolgt die Konfiguration der Fronius Anlagenüberwa- chung.

  • Seite 88: Weitere Einstellmöglichkeiten

    Falls vorhanden, die Ausführ-Schaltfläche klicken (z. B. Speichern, Synchro- nisieren, etc.). Die geänderten Daten werden übernommen. Weitere Ein- Auf der Web-Seite der Fronius Anlagenüberwachung befinden sich im rechten stellmöglichkei- oberen Bereich folgende weitere Einstellmöglichkeiten: Systeminformationen: Datalogger-ID, Software-Version, Hardware-Version, Solar.web Ver-...

  • Seite 89: Services - Systeminformationen

    Services - Systeminformationen Systeminforma- Die Seite Systeminformationen enthält verschiedene Informationen zum System. tionen Zusätzlich gibt es folgende Schaltflächen: Schaltfläche ‘Datalogger Neustart’ zum Neustarten des Datamanagers / der Anlagenüberwachung Schaltfläche ‘Auf Werkseinstellungen zurücksetzen’ mit den Aus- wahlmöglichkeiten: ‘alle Einstellungen außer Netzwerk‘ zum Zurücksetzen des Datamanagers (Anlagenüberwachung) auf Werks- einstellungen.

  • Seite 90: Services - Netzwerkdiagnose

    Services - Netzwerkdiagnose Netzwerkdia- Unter Services / Netzwerkdiagnose befinden sich Funktionen, die zur Diagnose gnose und Behebung von Netzwerk-Problemen hilfreich sind. Es können Ping- und Traceroute-Befehle ausgeführt werden. Ping-Befehl mit einem Ping-Befehl kann überprüft werden, ob ein Host erreichbar ist und wieviel Zeit die Datenübertragung in Anspruch nimmt.

  • Seite 91: Services - Firmware-Update

    Services - Firmware-Update Allgemeines Unter Services / Firmware-Update kann die Firmware der Fronius Anlagenüber- wachung aktualisiert werden. Ein Firmware-Update kann via LAN oder Web aus- geführt werden. Automatisch WICHTIG! Für das Automatische Suchen nach Updates ist eine Internet-Verbin- nach Updates dung erforderlich.

  • Seite 92: Services - Assistenten Aufrufen

    Unter „Assistenten aufrufen“ kann der Inbetriebnahme-Assistent erneut aufge- rufen rufen und ausgeführt werden. SOLAR WEB ASSISTENT zum Verbinden der Anlage mit Fronius Solar.web und den Fronius Apps für Mo- bilgeräte TECHNIKER ASSISTENT (nur für geschultes Personal oder Fachkräfte) für Einstellungen am System WEITERE EINSTELLUNGEN (nur für geschultes Personal oder Fachkräfte)

  • Seite 93: Einstellungen - Allgemein

    Einstellungen - Allgemein Allgemein Unter Vergütung kann der Verrechnungssatz pro kWh, die Währung und die Be- zugskosten pro kWh für die Errechnung des Ertrages eingegeben werden. Der Er- trag wird in der aktuellen Gesamtansicht angezeigt. Unter Systemzeit kann das Datum, die Stunde und die Minuten eingegeben wer- den.

  • Seite 94: Einstellungen - Passwörter

    Einstellungen - Passwörter Allgemeines Durch die Vergabe von Passwörtern wird der Zugriff auf die Fronius Anla- genüberwachung geregelt. Hierfür stehen 3 unterschiedliche Passwort-Typen zur Verfügung: das Administrator-Passwort das Service-Passwort das Benutzer-Passwort Passwörter Administrator-Passwort Benutzername = admin Mit dem bei der Inbetriebnahme gesetzten Administrator-Passwort hat der Be- nutzer sowohl Lese- als auch Einstellrechte.

  • Seite 95: Einstellungen - Netzwerk

    Datamanager (Anlagenüberwachung) im Feld Hostname ein Name gege- ben werden. Die Verbindung zum Datamanager (Anlagenüberwachung) kann anstelle der IP-Adresse über den Namen erfolgen. z.B.: Hostname = musteranlage, Domainname = fronius.com Der Datamanager (Anlagenüberwachung) ist über die Adresse ‘musteranla- ge.fronius.com’ erreichbar.

  • Seite 96: Lokales Netzwerk Via Access-Point

    Lokales Netz- werk via Access- Point Der Datamanager (Anlagenüberwachung) dient als Access-Point. Ein PC oder Smart Device verbindet sich direkt mit dem Datamanager (Anlagenüberwa- chung). Es ist keine Verbindung mit dem Internet möglich.

  • Seite 97: Einstellungen - Fronius Solar.web

    Einstellungen - Fronius Solar.web Solar.web Über den Menüpunkt ‘Fronius Solar.web‘ kann eine direkte Verbindung zu Froni- us Solar.web aufgebaut werden. Die Auswahl des Speicherintervalls bei den Feldern ‘Abfragezyklus Wechselrich- ter‘ und ‘Abfragezyklus Fronius Sensor Cards‘ hat Auswirkungen auf die benötigte Speicherkapazität.

  • Seite 98: Einstellungen - Io-Zuordnung

    Einstellungen - IO-Zuordnung Allgemeines In diesem Menüpunkt können die Eigenschaften der einzelnen Ein- und Ausgänge (I/O) des Wechselrichters konfiguriert werden. Je nach Funktionalität und Systemkonfiguration können nur jene Einstellungen gewählt werden, welche mit dem jeweiligen System möglich sind. Ein aktiv geschalteter Ausgang, welcher nicht zugeordnet ist („frei“), bleibt bis zum Neustart des Wechselrichters aktiv.
  • Seite 99 WICHTIG! Für eine Steuerung des Wechselrichters via DRM ist ein Fronius DRM Interface (Artikelnummer 4,240,005) im Wechselrichter erforderlich. Einbau und Installation sind in der Installationsanleitung des Fronius DRM In- terface beschrieben. Die Installationsanleitung für das Fronius DRM Interface ist auf der Fronius Homepage unter folgendem Link verfügbar: http://www.fronius.com/QR-link/4204102292...

  • Seite 100: Energiespeicher

    Mode Beschreibung Information fault- Die Werte für Q können im Menüpunkt EVU Editor eingestellt werden. Die Fernsteuerbarkeit der Wechselrichter bezieht sich immer auf die nominale Geräteleistung. WICHTIG! Ist am Datamanager keine DRM Steuerung (DRED) angeschlossen und die Funktion „AUS - Demand Response Mode (DRM)“ ist aktiviert, wechselt der Wechselrichter in den Standby-Betrieb.

  • Seite 101: Einstellungen - Lastmanagement

    Einstellungen - Lastmanagement Lastmanage- Energiemanagement Prioritäten ment Falls zusätzliche Komponenten (z.B.: Batterie, Ohmpilot) im System vorhanden sind, können hier die Prioritäten eingestellt werden. Geräte mit höherer Priorität werden zuerst angesteuert und danach, falls noch überschüssige Energie zur Verfügung steht, die weiteren. Lastmanagement Es können bis zu vier verschiedene Lastmanagement-Regeln definiert werden.

  • Seite 102: Einstellungen - Push Service

    Push Service Mit Hilfe dieser Funktion können Aktuell- und Log-Daten in unterschiedlichen Formaten oder mit unterschiedlichen Protokollen auf einen externen Server ex- portiert werden. Weitere Informationen zur Push Service Funktion finden Sie in folgender Bedie- nungsanleitung: http://www.fronius.com/QR-link/4204102152 42,0410,2152 Fronius Push Service...

  • Seite 103: Einstellungen - Modbus

    Einstellungen - Modbus Allgemeines Über die Web-Seite der Fronius Anlagenüberwachung können via Web-Browser Einstellungen für die Modbus-Anbindung vorgenommen werden, welche über das Modbus-Protokoll nicht ansprechbar sind. Weitere Infor- Weitere Informationen zur Modbus-Funktion finden Sie in folgenden Bedie- mationen zur nungsanleitungen: Modbus-Funkti- http://www.fronius.com/QR-link/4204102049...

  • Seite 104: Steuerung Einschränken

    Feld ‘IP-Adresse‘ Um die Wechselrichter-Steuerung auf ein oder mehrere Geräte zu beschränken, werden in diesem Feld die IP-Adressen jener Geräte eingetragen die Befehle an den Fronius Datamanager senden dürfen. Mehrere Einträge werden durch Bei- striche getrennt. Beispiele: eine IP-Adresse: 98.7.65.4 - Steuerung nur durch IP Adresse 98.7.65.4 zulässig...

  • Seite 105: Einstellungen - Energiemanagement

    Energiemanage- Eigenverbrauchsoptimierung ment Der Fronius Hybrid Wechselrichter regelt immer auf die eingestellte Zielgröße am Zählpunkt. Im Betriebsmodus „automatisch“ (Werkseinstellung) wird auf 0 W am Einspeisepunkt (maximaler Eigenverbrauch) geregelt. Die Zielgröße gilt auch, wenn eine weitere Quelle auf diesen Zählpunkt einspeist.
  • Seite 106 Einspeisung in das öffentliche Netz. 2000 W TARGET: 0W 1500 W 500 W 1500 W Beispiel Batteriesystem inklusive zweitem Erzeuger im Haus PV-Anlage an Fronius Symo Hybrid: 1000 W Zweiter Erzeuger im Hausnetz: 2000 W Verbrauch im Haus: 500 W...
  • Seite 107 TARGET: 0W 1500 W 500 W 2500 W Beispiel Batteriesystem inklusive zweitem Erzeuger im Haus (mit AC max. Li- mitierung) PV-Anlage an Fronius Symo Hybrid: 1000 W Zweiter Erzeuger im Hausnetz: 2000 W Verbrauch im Haus: 500 W Eingestellte Zielgröße am Einspeisepunkt: Leistungsaufnahme AC max.
  • Seite 108 „Min SoC“ (minimaler Ladezustand) Werte eingestellt werden. Der einstellbare Wertebereich ist je nach Batterie unterschiedlich. Im Notstrombe- trieb ohne Netz werden die eingestellten Werte nicht berücksichtigt. Wichtig! Die Einstellungen sind mit dem Batteriehersteller abzustimmen! Fronius übernimmt keinerlei Haftungen bei Schäden an Fremdbatterien. Batteriesteuerungsvorgabe: Mit Hilfe der zeitabhängigen Batteriesteuerung ist es möglich die Ladung / Entla-...

  • Seite 109: Erlaubte Batteriesteuerungsvorgaben

    Kalibrierladung (nur mit Fronius Solar Battery): Der Fronius Hybrid Wechselrichter führt automatisch in regelmäßigen Abständen eine Vollladung der Fronius Solar Battery durch, um alle Komponen- ten zu kalibrieren. Dieser Vorgang kann hier manuell gestartet werden. WICHTIG! Durch das Aktivieren der Kalibrierladung wird der Normalbetrieb un- terbrochen und es besteht die Möglichkeit, dass Energie aus dem EVU Netz be-...
  • Seite 110 Maximale Lade- und Entladegrenze Es kann zugleich eine max. Lade- und eine max. Entladeleistung konfiguriert werden. Limit Entla- Entladen / Laden Limit La- dung dung Max. Entla- Max. Laden 2000 W 2000 W Ladebereich vorgeben Es ist möglich, einen Ladebereich durch eine min. und max. Ladegrenze zu definieren. In diesem Fall ist keine Entladung der Batterie möglich.
  • Seite 111 Entladebereich vorgeben Es ist möglich einen Entladebereich durch eine min. und max. Entladegrenze zu definie- ren. In diesem Fall ist keine Ladung der Batterie möglich. Limit Entla- Entladen / Laden Limit La- dung dung Max. Entla- Min. Entla- 3000 W 1000 W Definierte Ladung vorgeben Man kann eine definierte Ladeleistung vorgeben, indem die min.

  • Seite 112: Pv-Leistungsreduzierung

    1000 W In diesem Fall müsste der Wechselrichter die PV-Leistung auf 0 W reduzieren, da die Ausgangsleistung des Fronius Symo Hybrid 3.0-S max. 3.000 W beträgt und das Gerät durch die Entladung bereits ausgelastet ist. Da das Verschwenden von PV-Leistung nicht sinnvoll ist, wird die Leistungsbe- grenzung bei den Batteriesteuerungsvorgaben automatisch so angepasst, dass keine PV-Energie verschwendet wird.

  • Seite 113: Einstellungen - Anlagenübersicht

    PV-Leistung deaktiviert werden. Im Feld darunter muss die angeschlossene PV-Leistung eingetragen werden. Batterie Falls eine Batterie am Fronius Hybrid Wechselrichter angeschlossen ist, muss sie hier aktiviert werden. Diese Einstellung kann nur getroffen werden, wenn eine aktive Verbindung zu ei- ner Batterie besteht.
  • Seite 114 Nach Anschluss des Zählers muss die Position im Fronius Datamanager konfigu- riert werden. Es können mehrere Fronius Smart Meter im System verbaut werden. Es muss für jeden Smart Meter eine eigene Adresse eingestellt werden. Der Watt-Wert bei Erzeugerzähler ist die Summe aller Erzeugerzähler. Der Watt-...

  • Seite 115: Einstellungen - Zähler

    Für den Menüpunkt ‘Zähler‘ ist die Eingabe des Service-Passwortes erforderlich. Dreiphasige oder einphasige Fronius Smart Meter können verwendet werden. Die Auswahl erfolgt in beiden Fällen über den Punkt „Fronius Smart Meter“. Der Fronius Datamanager ermittelt automatisch den Zählertyp. Es kann ein Primärzähler und optional mehrere Sekundärzähler ausgewählt wer- den.
  • Seite 116 RS 485 Symo Hybrid DT/PE INPUT Rx / Tx GND 9 11 120 Ω LOAD X X X Fronius Smart Meter 50kA-3 Fronius Smart Meter 50kA-3 Fronius Smart Meter 50kA-3 INPUT INPUT 1N1E 3-2E (1-2) CURRENT CURRENT 6A 6A 6A...

  • Seite 117: Einstellungen - Evu Editor

    Firefox und Google Chrome die Funktion. Schaltfläche ‘Exportieren‘ - klicken, um die Regeln im Format *.fpc separat ab- zuspeichern Anschlussbei- Rundsteuer-Signalempfänger mit 3 Relais, zur Wirkleistungs-Begrenzung spiel Rundsteuer-Signalempfänger mit 3 Relais, zur Leistungsfaktor-Begren- zung I/Os an der Fronius Anlagenüberwachung Verbraucher (z.B. Signallampe, Signal-Relais)

  • Seite 118: Evu Editor - Aus - Demand Response Modes (Drm)

    0,85 Die Rundsteuer-Signalempfänger und der Stecker der Fronius Anlagenüberwa- chung sind jeweils mittels 4-poligem Kabel gemäß Anschluss-Schema miteinan- der verbunden. Für Entfernungen größer 10 m zwischen Fronius Anlagenüberwachung und Rundsteuer-Signalempfänger wird ein geschirmtes Kabel empfohlen. Einstellungen am EVU Editor: frei-...

  • Seite 119: Evu Editor - Dynamische Leistungsreduzierung

    Ein Fronius Smart Meter kann an Fronius Anlagenüberwachung an den Anschlüssen D- / D+ für Modbus Daten angeschlossen werden. Mit dem Fronius Symo Hybrid wird die PV-Leistung, die nicht ins Netz eingespeist werden darf, in die Batterie geladen und geht somit nicht verloren. Die dynami- sche Leistungsreduzierung wird nur aktiv, wenn die Batterie voll ist oder aus ir- gendwelchen anderen Gründen nicht geladen werden kann.

  • Seite 120: Evu Editor - Steuerungs-Prioritäten

    In diesem Beispiel dürfen am Netzeinspeisepunkt nur 3000 W ins Netz einge- speist werden. Lasten die sich zwischen Wechselrichter und Netzeinspeise- punkt befinden, können jedoch durch zusätzliche Einspeisung des Wechsel- richters versorgt werden und werden ausgeregelt. EVU Editor - Zum Einstellen der Steuerungsprioritäten für den Rundsteuersignal Empfänger, Steuerungs- die dynamische Leistungsreduzierung und die Steuerung über Modbus Prioritäten...
  • Seite 121 Beispiel 2 Wenn sich zwei Smart Meter im Einspeisezweig befinden, können der Datama- nager und der Hybridmanager im Solar.web nicht in einer PV-Anlage kombi- niert dargestellt werden. Es müssen zwei einzelne PV-Anlagen angelegt wer- den. (Wechselrichter 1) > P AC nom (Hybrid) Beispiel: 7 kW >...

  • Seite 122: Einstellungen - Batterie

    Der Servicebetrieb ist für den Austausch und die Erweiterung von Batteriemodu- len sowie für Testzwecke vorgesehen. Wird der Betrieb aktiviert, erfolgt eine Ladung oder Entladung der Fronius Solar Battery mit 10 A oder mit der maximalen Wechselrichterleistung unabhängig von anderen eingestellten Parametern. Die Ladung oder Entladung erfolgt solange bis 53 % Ladezustand (Auslieferungszustand von neuen Batteriemodulen) er- reicht ist.

  • Seite 123: Fehlerbehebung Und Wartung

    Fehlerbehebung und Wartung...

  • Seite 125: Fronius Symo Hybrid

    Fronius Symo Hybrid Anzeige von Sta- Der Wechselrichter verfügt über eine System-Selbstdiagnose, die eine große An- tusmeldungen zahl an möglichen Fehlern selbstständig erkennt und am Display anzeigt. Hier- durch können Defekte am Wechselrichter, an der Photovoltaik-Anlage sowie In- stallations- oder Bedienungsfehler rasch ausfindig gemacht werden.

  • Seite 126: Statusmeldungen - Klasse

    Code Beschreibung Verhalten Behebung Überlast Notstrom Der Notstrombetrieb wird unterbrochen. Der Wech- Notstromkreis prüfen; Tritt Kurzschluss Notstrom selrichter versucht 3x den die Statusmeldung dau- Die Statusmeldungen 143 Notstrombetrieb wieder ernd auf, setzen Sie sich oder 144 sind mehr als 3x aufzunehmen, falls dies mit Ihrem Anlagen-Mon- aufgetreten...

  • Seite 127: Statusmeldungen - Klasse

    Der Wechselrichter be- blasen; **) ginnt erneut mit der Hoch- startphase. *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Servicetechniker verständigen **) Fehler wird automatisch behoben; Tritt die Statusmeldung dauernd auf, setzen Sie sich mit Ih- rem Anlagen-Monteur in Verbindung...
  • Seite 128 Code Beschreibung Verhalten Behebung Sicherheitsabschaltung durch Opti- Der Wechselrichter onskarte oder RECERBO hat aus- speist keinen Strom ins gelöst Netz ein. Kommunikation zwischen Leis- Wenn möglich, nimmt tungsteil und Steuerung nicht der Wechselrichter den möglich. Netz-Einspeisebetrieb nach erneutem automa- tischen Zuschaltever- such auf ID-Problem der Hardware Wenn möglich, nimmt...
  • Seite 129 Netz ein. selrichter-Firmware aktualisieren; *) 484 - CAN Sende-Buffer ist voll AC-Reset (Leitungs- Schutzschalter aus- Der Wechselrichter und einschalten) speist keinen Strom ins durchführen; Wech- Netz ein. selrichter-Firmware aktualisieren; *) *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Service- techniker verständigen...

  • Seite 130: Statusmeldungen - Klasse

    *) DC low PV. Keine PV- Diese Meldung erscheint bei Hy- Spannung vorhanden. bridsystemen in der Nacht, wenn Warnmeldung am keine PV am Fronius Symo Hy- Display brid angeschlossen ist oder im Standby-Modus; *) 558, Funktions-Inkompatibilität (einer oder mehrere Prints...

  • Seite 131: Statusmeldungen - Klasse

    Fehler wird automatisch beho- wird am Display eine ben; **) Warnmeldung ange- zeigt *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Service- techniker verständigen **) Tritt die Statusmeldung dauernd auf, setzen Sie sich mit Ihrem Anlagen-Mon- teur in Verbindung Statusmeldun-...
  • Seite 132 Warnmeldung am Dis- Taste ‘Enter’ drücken, um verfügbar play den Fehler zu bestätigen; *) Device-Typ ungültig 781 - Gibt Auskunft über den in- Warnmeldung am Dis- ternen Prozessorstatus play *) Falls die Statusmeldung dauerhaft angezeigt wird: Fronius-geschulten Service- techniker verständigen...

  • Seite 133: Statusmeldungen - Klasse

    Statusmeldun- Statusmeldungen der Klasse 9 betreffen nur die Fronius Solar Battery. Diese gen - Klasse 9 werden ausschließlich in der Anlagenüberwachung und nicht am Display des Wechselrichters angezeigt. Code Beschreibung Verhalten Behebung Der Wechselrichter Software im Gerät ist in- Wechselrichter-Firmware ak-...

  • Seite 134: Statusmeldungen - Klasse 10

    LT“. Im tatsächlichen Fehlerfall unterstützt diese Statusmeldung den Fronius TechSupport bei der Feh- leranalyse. Kundendienst WICHTIG! Wenden Sie sich an Ihren Fronius-Händler oder einen Fronius-ge- schulten Servicetechniker, wenn ein Fehler häufig, oder dauerhaft erscheint ein Fehler erscheint, der nicht in den Tabellen angeführt ist...

  • Seite 135: Fronius Solar Battery

    Fronius Solar Battery Anzeige von Sta- Das Speichersystem verfügt über eine System-Selbstdiagnose, die eine große tusmeldungen Anzahl an möglichen Fehlern selbstständig erkennt und am Display oder über LED anzeigt. Hierdurch können Defekte am Speichersystem sowie Installations- oder Bedienungsfehler rasch ausfindig gemacht werden.

  • Seite 136: Unklare Betriebszustände

    LED8 LED4 LED2 LED1 Fehlernr. Display bzw. ID Reserviert Hardware-Fehler EEROM-Fehler Interner Speicherfehler Feldbus Hardware-Fehler Script-Fehler Reserviert RS Sende-Puffer-Überlauf RS Empfangs-Puffer-Überlauf RS Timeout Allgemeiner Feldbus-Fehler Parity Fehler oder Stopbit-Feh- ler (Frame Check) Reserviert Feldbus Konfigurations-Fehler Feldbus Datenpuffer-Überlauf Reserviert Unklare Be- Batterie schaltet während des Hochfahrvorgangs ab: triebszustände Die Batterie mindestens 120 Minuten ausgeschaltet lassen und danach nochmals...
  • Seite 137 schalten und AC-seitig vom Stromnetz trennen. Anschließend 5 Minuten warten und den Wechselrichter DC-seitig und AC-seitig wieder einschalten. Wenn der Fehler dadurch nicht behoben wird, den Kundendienst verständigen. Bei jeglicher Fehlermeldung am Display der Batterie: Den Wechselrichter DC-seitig abschalten und AC-seitig vom Stromnetz trennen. Anschließend 5 Minuten warten und den Wechselrichter DC-seitig und AC-seitig wieder einschalten.

  • Seite 139: Anhang

    Anhang...

  • Seite 141: Technische Daten

    Technische Daten Fronius Symo Hybrid 3.0-3-S 4.0-3-S 5.0-3-S Eingangsdaten PV Eingangsleistung 5 kW 6,5 kW 8 kW MPP-Spannungsbereich 190 - 800 V DC 250 - 800 V DC 315 - 800 V DC Max. Eingangsspannung 1000 V DC (bei 1000 W/m² / -10 °C im Leerlauf)
  • Seite 142 Fronius Symo Hybrid 3.0-3-S 4.0-3-S 5.0-3-S Zulässige Umgebungstemperatur - 25 °C - +60 °C Zulässige Luftfeuchtigkeit 0 - 100 % EMV Emissionsklasse Überspannungskategorie DC / AC 3 / 2 Verschmutzungsgrad Schallemission 59,5 dB(A) ref. 1pW Schutzeinrichtungen DC-Isolationsmessung integriert Verhalten bei DC-Überlast...

  • Seite 143: Anlagenüberwachung

    Fronius Solar Battery Battery 9.0 Battery 10.5 Battery 12.0 Elektrische Parameter Nutzbare Kapazität 7,2 kWh 8,4 kWh 9,6 kWh Zyklenfestigkeit 8000 Spannungsbereich 240 - 345 V 280 - 400 V 320 - 460 V Nominale Ladeleistung 4800 W 5600 W...

  • Seite 144: Erklärung Der Fußnoten

    Maximaler Strom vom Wechselrichter zum Solarmodul bei einem Fehler im Wechselrichter sichergestellt durch den elektrischen Aufbau des Wechselrichters Stromspitze beim Einschalten des Wechselrichters Berücksichtigte Fronius Hybrid Wechselrichter: Normen und Richtlinien CE-Kennzeichen Alle erforderlichen und einschlägigen Normen sowie Richtlinien im Rahmen der einschlägigen EU-Richtlinie werden eingehalten, sodass die Geräte mit dem CE-...
  • Seite 145 Fronius Solar Battery: IEC/EN 62133 EN 50178 (1997) EN 61000-6-2:2005 EN 61000-6-3:2007 + A1:2011 EN 62208 EN 62311:2008 FCC Part 15 Subpart B:2012 ClassB IEC 60730-1 (Fourth Edition) 2010 (H.7, H.11.12, H.27.1.2) UN 38.3 60730-1 2011 (H.7, H.11.12, H.27.1.2)

  • Seite 146: Garantiebedingungen Und Entsorgung

    Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: garantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com. Entsorgung Elektro- und Elektronik-Altgeräte müssen gemäß Europäischer Richtlinie und na- tionalem Recht getrennt gesammelt und einer umweltgerechten Wiederverwer- tung zugeführt werden.
