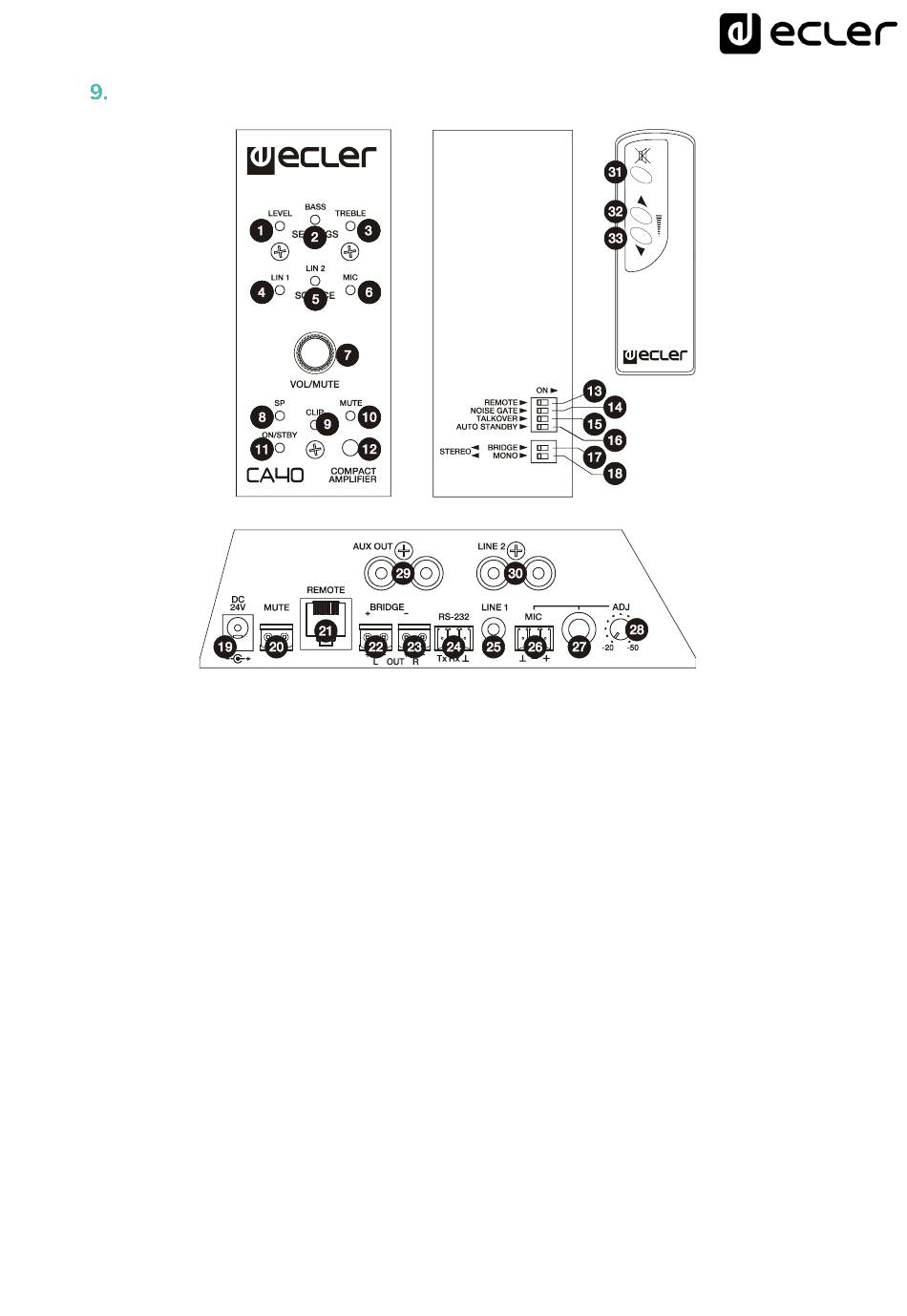

DIAGRAMME und FUNKTIONSLISTE
1
LED-Anzeige LEVEL
2
LED-Anzeige BASS
3
LED-Anzeige TREBLE
4
LED-Anzeige LIN 1
5
LED-Anzeige LIN 2
6
LED-Anzeige MIC
7
Digitaler Drehregler VOL/MUTE
8
LED-Anzeige für
Eingangssignalerkennung SP
9
LED-Anzeige Verzerrung CLIP
10 LED-Anzeige Stummschaltung MUTE
11 LED-Anzeige Betrieb/Ruhemodus
ON/STBY
12 Empfänger Fernbedienung, REMOTE
13 Mikroschalter REMOTE
14 Mikroschalter NOISE GATE
15 Mikroschalter TALKOVER
16 Mikroschalter AUTO STANDBY
17 Mikroschalter BRIDGE / STEREO
18 Mikroschalter MONO / STEREO
19 24 VDC-Netzanschluss
20 MUTE-Fernsteuerung
21 RJ-45-Stecker, REMOTE
22 Verstärkter Ausgang OUT L
23 Verstärkter Ausgang OUT R
24 Fernsteuerung über CA-NET-
Protokoll, RS-232
25 Minibuchse Line-Eingang, LINE 1
26 Mikrofoneingang MIC
27 Mikrofon-Eingang, MIC
28 Regelung der
Eingangsempfindlichkeit MIC
29 Hilfsausgang AUX OUT
30 Line-Eingang RCA, LINE 2
31 Stummschalttaste der Anlage
32 Lauter-Taste
33 Leiser-Taste
17
