- Seite 1 CA120HZ VERSTÄRKER Kompaktverstärker zur Integration in AV-Systeme BEDIENUNGSANLEITUNG 50-0283-0105 CA120HZ DE...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE VORBEMERKUNG ....................3 WICHTIGE SICHERHEITSHINWEISE .................. 3 WICHTIGER HINWEIS ......................5 AUSLEGUNG GEMÄSS INTERNATIONALER NORMEN ..........5 EINFÜHRUNG ..........................6 5.1. Wesentliche Merkmale: ......................6 AUFSTELLUNG .......................... 7 6.1. Aufstellungsort und Montage ....................7 6.2. Anschluss an das Stromnetz ....................7 6.3. -
Seite 3: Wichtige Vorbemerkung
WICHTIGE VORBEMERKUNG Das Blitzsymbol mit dem Pfeil innerhalb eines gleichseitigen Dreiecks soll den Benutzer vor nicht isolierter „gefährlicher Spannung” innerhalb des Produktgehäuses warnen, die hoch genug ist, um einem Menschen einen elektrischen Schlag zu versetzen. Das Ausrufezeichen im gleichseitigen Dreieck soll den Benutzer darauf hinweisen, dass er in den mitgelieferten Unterlagen wichtige Hinweise zur Bedienung und Wartung findet. - Seite 4 Erdungskontakt. Dieser dritte Stift dient Ihrer Sicherheit. Sollte das mitgelieferte Kabel nicht in Ihre Steckdose passen, so wenden Sie sich bitte an einen Elektriker, damit dieser die veraltete Steckdose austauscht. 10. Sorgen Sie dafür, dass das Stromkabel nicht gequetscht wird, vor allem im Bereich der Stecker, der Buchsen und an der Stelle, an der das Kabel aus dem Gerät austritt.
-
Seite 5: Wichtiger Hinweis
Für ein optimales Funktionieren des Geräts empfehlen wir Ihnen, die Instandhaltung ausschliesslich von unseren autorisierten technischen Servicepartnern durchführen zu lassen. Auf den Ecler CA120HZ gewähren wir eine Garantie von 3 Jahren. AUSLEGUNG GEMÄSS INTERNATIONALER NORMEN Der Kompaktverstärker CA120HZ erfüllt folgende internationale Normen: •... -
Seite 6: Einführung

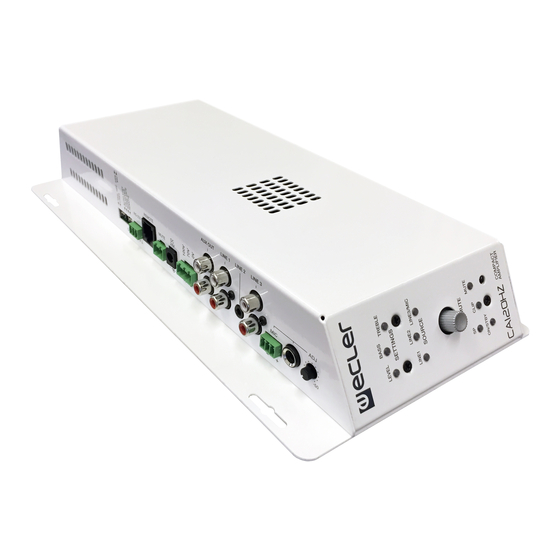

EINFÜHRUNG Der CA120HZ ist ein Mono-Verstärker mit hochimpedantem Ausgang (70/100V). Er ist von sehr kleiner Baugröße und verfügt über eine Vielzahl an Fernbedienungsfunktionen (serielle RS-232-Schnittstelle, IR-Empfänger, Fernsteueranschluss 0-10 VDC), der hervorragend für audiovisuelle Anwendungen in Verbindung mit anderen Anlagen in Unterrichts- und Tagungsräumen, Multimediapräsentationen, Geschäftsräumen usw. -
Seite 7: Aufstellung
System und zu Schäden am Verstärker und an den Lautsprechern führen. 6.1. Aufstellungsort und Montage Aufgrund seiner Bauform und der Anordnung der Anschlüsse, Regler und LED-Anzeigen kann der Kompaktverstärker CA120HZ entweder hängend an der Wand oder stehend unter einer Fläche (Tisch, Regal, Möbel…) betrieben werden. 6.2. Anschluss an das Stromnetz Der Verstärker wird über das externe Netzteil mit Wechselstrom 100-240 VAC und 50-... -
Seite 8: Anschluss Der Audioeingänge
ES IST NICHT MÖGLICH, Plattenspieler direkt an dieses Gerät anzuschließen, da keine Eingänge mit RIAA-Vorverstärker vorhanden sind. Mit dem CA120HZ sind folgende Betriebsarten möglich, je nachdem, welche aktiven Audioquellen verwendet werden: • LINE1: Nur der Eingang LINE1 wird an den Mixbus gesendet zur Verstärkung und anschließenden Übergabe im Mono-Format an den Ausgang OUTPUT. -
Seite 9: Anschluss Der Audioausgänge
6.4. Anschluss der Audioausgänge Der verstärkte Ausgang OUTPUT ist mit einem Euroblock-Anschluss ausgestattet. Das Anschlusskabel, das den Ausgang des CA120HZ mit den Lautsprechern verbindet, muss von guter Qualität sein, mit ausreichendem Querschnitt und so kurz wie möglich. Der Ausgang funktioniert nur im Monobetrieb (gleiches Signal, Summe aus L+R wenn ein aktiver Stereoeingang vorhanden ist). - Seite 10 KABELVERBINDUNG RS-232 – DB9 RS-232 CA120HZ Pin 2 (RxD) Pin 3 (TxD) Pin 5 (Signal Gnd) • IR-Empfänger: Über den integrierten IR-Empfänger können die Gesamt-Lautstärke des CA120HZ und die Funktion MUTE ON / OFF mit der mitgelieferten Fernbedienung REVO-IR gesteuert werden.
-
Seite 11: Betrieb Und Bedienung
Geräte beeinträchtigen. Standardmäßig arbeitet die Anlage in der Betriebsart Lautstärkeregelung. In dieser Betriebsart kann die Lautstärke des CA120HZ mithilfe des vorderseitigen Drehreglers VOL/MUTE direkt verstellt werden. Zwischen der minimalen und maximalen Lautstärke des Gerätes sind bis zu 64 Stufen möglich. Bei Betätigung des Drehreglers ändert sich die Lautstärke, und die LED-Anzeige LEVEL blinkt. -
Seite 12: Sonderbetriebsarten Zur Auswahl Der Aktiven Audioquellen Und Einstellung Der Zugehörigen Paramete
7.2. Sonderbetriebsarten zur Auswahl der aktiven Audioquellen und Einstellung der zugehörigen Paramete Über den Drehregler an der Vorderseite können besondere Betriebsarten (Auswahl der aktiven Audioquellen und Pegel- bzw. EQ-Regelung (Tiefen und Höhen)) aktiviert werden. Die Aktivierung und Bedienung dieser Betriebsarten erfolgt durch kurzes Drücken bzw. -
Seite 13: Auto Standby Funktion
7.3. AUTO STANDBY Funktion Dank der AUTO STANDBY-Funktion (Ruhe- bzw. Energiesparbetrieb) kann der CA120HZ an schwer zugänglichen Orten aufgestellt werden; so kann das Gerät permanent an das Stromnetz angeschlossen bleiben und schaltet bei Anliegen / Abklingen eines Eingangssignals automatisch ein bzw. ab. -
Seite 14: Led-Anzeigen
7.4. LED-Anzeigen • SP: Die LED-Anzeige für anliegendes Signal SP zeigt an, dass am Verstärker ein Eingangssignal anliegt. Sie leuchtet auf, sobald der Eingangspegel die vorgegebene Erkennungsschwelle überschreitet. • CLIP: Die LED-Anzeige Übersteuerung CLlP leuchtet auf, sobald sich das an die Lautsprecher übertragene Signal dem Clipping-/Übersteuerungspegel nähert. -
Seite 15: Mikroschalter An Der Geräterückseite
Auslöseschwelle überschritten wird. • AUTO STANDBY: aktiviert (ON) oder deaktiviert die AUTO STANDBY-Funktion. Wird diese Funktion aktiviert, schaltet der CA120HZ auf STANDBY- bzw. Energiesparbetrieb, wenn keine Audio-Signale an den Eingängen anliegen. • LINE3/MIC: Auswahl des Eingangs LINE3 oder MIC (Eingang Linienpegel von RCA- Anschlüssen oder Eingang Mikrophonpegel vom Euroblock-Anschluss) -
Seite 16: Wiederherstellung Der Werkseinstellungen Und Firmware-Aktualisierung
7.7. Wiederherstellung der Werkseinstellungen und Firmware-Aktualisierung Um die Werkseinstellungen des CA120HZ wiederherzustellen, ist wie folgt vorzugehen: Drehregler bei ausgeschaltetem Gerät betätigen und gedrückt halten. • Gerät bei gedrücktem Regler einschalten. Die MUTE-Anzeige beginnt zu blinken. • Einige Sekunden warten und CA120HZ wieder ausschalten. -
Seite 17: Diagramm Und Funktionsliste
DIAGRAMM und FUNKTIONSLISTE • LED-Anzeige LEVEL • Mikroschalter NOISE GATE • LED-Anzeige BASS • Mikroschalter REMOTE • LED-Anzeige TREBLE • Fernsteuerung über CA-NET- Protokoll, RS-232 • LED-Anzeige LINE1 RJ-45-Stecker, REMOTE • • LED-Anzeige LINE2 • MUTE-Fernsteuerung • LED-Anzeige MIC • 24 VDC-Netzanschluss •... -
Seite 18: Blockschaltbild
BLOCKSCHALTBILD KONFIGURATIONSÜBERSICHT JUMPERS FACTORY ADJUST Phantom Sensitivity -6dB Sensitivity Phantom -6dB... -
Seite 19: Technische Daten
TECHNISCHE DATEN CA120HZ Power STEREO MONO 96W @ 100Ω 1% THD BRIDGE Frequency response 50Hz - 30kHz (-3dB) THD+Noise @ 1kHz Full Pwr. SPKR OUT <0.09% THD+Noise AUX OUT < 0.02% Channel crosstalk @ 1kHz >65dB Inputs Sensitivity nom/Impedance: LINE 1 0dBV (-6dBV*)/>8kΩ... - Seite 20 Produkt-Spezifizierungen betreffen können. Bei technischen Fragen wenden Sie sich an Ihren Lieferanten, Händler oder füllen Sie das Kontaktformular auf unserer Website unter Support / Technical requests Motors, 166-168, 08038 Barcelona - Spain - (+34) 932238403 | information@ecler.com www.ecler.com...
