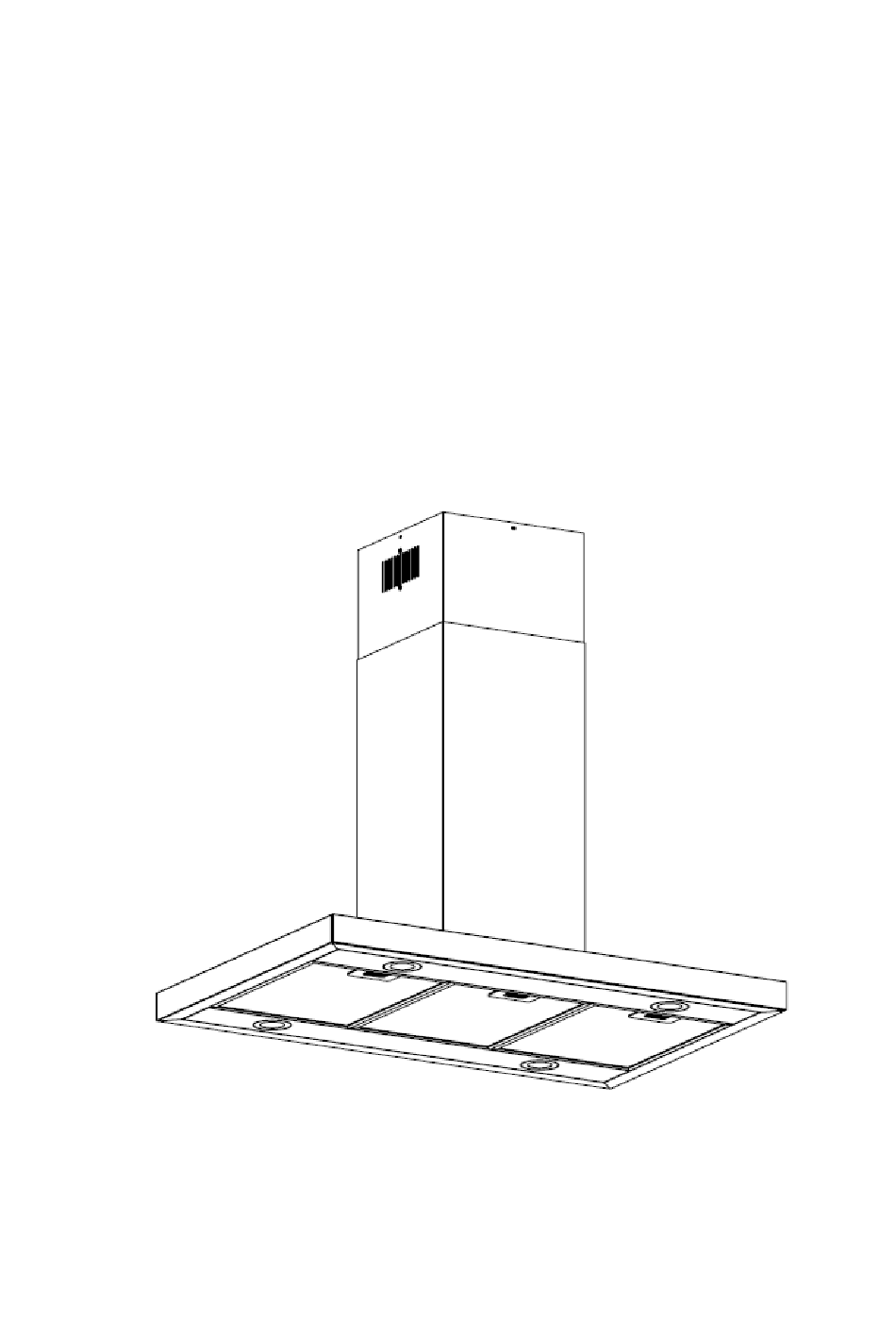

  • Seite 1 CMBI970LX DE Cooker Hood Instruction Manual...
  • Seite 2 Content 1…………………………………..………………………………Safety instructions 2…………………………………..………………………………Installation 3…………………………………..………………………………Start using your cooker hood 4…………………………………..………………………………Troubleshooting 5…………………………………..………………………………Maintenance and cleaning 6…………………………………..………………………………Environment protection...

  • Seite 3: Safety Instructions

    SAFETY INSTRUCTIONS his manual explains the proper installation and use of your cooker hood, please read it carefully before using even if you are familiar with the product. The manual should be kept in a safe place for future reference. of a range hood or other cooking fume Never to do: extractor, the operation of open flued...
  • Seite 4 Always to do: Always to do: ● ● lways put lids on pots and pans aution: The appliance and its when cooking on a gas cooker. accessible parts can become hot during operation. Be careful to avoid ● hen in extraction mode, air in the touching the heating elements.
  • Seite 5 INSTALLATION (VENT OUTSIDE) MOUNTING OF THE V-FLAP If the cooker hood does not have an assembled V-flap 1, you should mount the half- parts to its body. The images only show an example of how to mount the V-flap, because the outlet may vary according to different models and configurations. To mount the V-flap 1 you should: •...
  • Seite 6 3. The ceiling must can bear at least 120kgs weight, and the thickness of the ceiling must be ≧30mm, drill 1*170mm round hole in the ceiling. 4. According to the hanging board, drill 12 holes in the ceiling, see pic 2. 12 pcs of ST6*40mm big flat screws will be used to fix the hanging board on the ceiling, and then 8 pcs of M4*10 screws and M4 nut with gasket will be used to connect the angle iron into the hanging board, see pic 3, calculated the length of the angle iron,...
  • Seite 7 7. Hold up the hood, 16 pcs of M4*10mm big flat screws will be used to connect the hood body into angle iron, see pic 6. 8.After ensure all the things are ok, put down the hook, take from the outside chimney, all the installation is finished,see pic 7.
  • Seite 8 collection at on end. •Ensure the expansion pipe selected for installation complies with relevant standards and is fire retardant.  For safety reason, please use only the same WARNING: size of fixing or mounting screws which are recommended in this instruction manual. ...

  • Seite 9: Possible Cause

    switched off without any functions. 3. Press lamp button once; lights will be turn on. Indicator light of lamp button and power button will lit on. Press lamp button again to turn off the lights. Indicator light of lamp button and power button will be off.

  • Seite 10: Maintenance And Cleaning

    The distance between the Refit the cooker hood to the Insufficient suction cooker hood and the gas top is correct distance. too far The Cooker hood The fixing screw is not tight Tighten the hanging screw and inclines enough make it horizontal. NOTE: Any electrical repairs to this appliance must conform to your local, state and federal laws.Please contact the service centre if in any doubt before...

  • Seite 11: Carbon Filter

    GREASE MESH FILTERS The mesh filters can be cleaned by hand. Soak them for about 3 minutes in water with a mild detergent and then brush it gently with a soft brush. Do not apply too much pressure so as to avoid any damage to it . (Leave to dry naturally out of direct sun light) Filters should be washed separately to crockery and kitchen utensils.

  • Seite 12: Bulb Replacement

    BULB REPLACEMENT  The bulb must be replaced by the manufacturer, its Important : service agent or similarly qualified persons.  Always switch off the electricity supply before carrying out any operations on the appliance. When handling bulb, make sure it has completely cooled down before any direct contact with hands.

  • Seite 13: Environmental Protection

    ENVIRONMENTAL PROTECTION: This appliance is labelled in accordance with European Directive 2012/19/EU regarding electric and electronic appliances (WEEE). The WEEE contain both polluting substances (that can have a negative effect on the environment) and base elements (that can be reused). It is important that the WEEE undergo specific treatments to correctly remove and dispose of the pollutants and recover all the materials.
  • Seite 14 CMBI970LX DE Abzugshaube Bedienungshandbuch...

  • Seite 15: Inhaltsverzeichnis

    Inhalt 1 ................. Sicherheitshinweise 2 ................. Installation 3 ................. Inbetriebnahme der Abzugshaube 4 ................. Fehlerbehebung 5 ................. Wartung und Reinigung 6 ................. Umweltschutz...

  • Seite 16: Sicherheitshinweise

    SICHERHEITSHINWEISE Dieses Handbuch beschreibt die ordnungsgemäße Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung daher sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden. Was Sie auf keinen Fall tun Nach der Installation einer Dunstabzugshaube oder eines anderen sollten:...
  • Seite 17 Was Sie immer tun sollten: Was Sie immer tun sollten:  Töpfe und Pfannen beim Kochen auf  Vorsicht: Das Gerät und zugängliche einem Gasherd immer mit einem Deckel Teile können während des Betriebs schließen. heiß werden. Seien Sie daher ...

  • Seite 18: Installation (Abluft Nach Draussen) Montage Der V-Klappe

    INSTALLATION (ABLUFT NACH DRAUSSEN) MONTAGE DER V-KLAPPE Wenn die V-Klappe „1“ nicht an der Abzugshaube montiert ist, montieren Sie die Hälften am Korpus. Die Abbildungen dienen lediglich der Veranschaulichung der Montage der V-Klappe. Der Auslass kann abhängig vom Modell und der Konfiguration variieren.
  • Seite 19 3,7CM X = A - ( B + C + 3 , 7 ) Abb. 1 Decke muss ≧ 30 mm betragen, bohren Sie 1 *170 mm rundes Loch in die Decke. 3. Die Decke muss mindestens 120 kg Gewicht tragen können, und die Dicke der 4.

  • Seite 20: Tipps Für Die Montage Der Abzugshaube

    Innerer Abzug Schlauchadapter Äußerer Abzug Abb. 5 Abb. 4 7. Halten Sie die Haube hoch und verbinden Sie das Gehäuse mit 16 Stück M4*10 mm großen Flachschrauben mit dem Winkeleisen, siehe Bild 6. 8. Nachdem Sie sich vergewissert haben, dass alles fest sitzt, lösen Sie die Halterung vom äußeren Abzug und senken Sie diesen ab, siehe Bild 7.

  • Seite 21: Inbetriebnahme Der Abzugshaube

     Das für die Montage gewählte Verlängerungsrohr muss den geltenden Normen entsprechen und feuerfest sein. WARNUNG:  Verwenden Sie aus Sicherheitsgründen für die Montage nur Schrauben in der Größe, die in diesem Handbuch empfohlen wird. Werden Schrauben nicht richtig festgezogen ...

  • Seite 22: Fehlerbehebung

    Drücken Sie die Lampentaste einmal; die Beleuchtung wird eingeschaltet. Die Anzeigeleuchten der Lampentaste und der Einschalttaste leuchten auf. Drücken Sie die Taste erneut, um das Licht auszuschalten. Die Anzeigeleuchte der Lampentaste und der Einschalttaste sind aus. Weitere Funktionen folgen. Drücken Sie die Taste (Hoch) einmal, der Motor läuft mit hoher Geschwindigkeit und die Kontrollleuchten der Taste (Hoch) und der Einschalttaste...

  • Seite 23: Wartung Und Reinigung

    Licht funktioniert Kaputte oder defekte Glühbirnen gemäß dieser nicht. Glühbirnen. Anweisung austauschen. Abstand zwischen Absaugen nicht Abzugshaube erneut mit dem Abzugshaube und Kochfeld stark genug. richtigen Abstand anbringen. ist zu groß. Abzugshaube Befestigungsschraube ist Schraube anziehen, sodass hängt herunter. nicht fest. die Abzugshaube wieder gerade hängt.

  • Seite 24: Einsetzen Der Fettfilter

    FETTFILTER Die Netzfilter können von Hand gereinigt werden. Filter in Wasser mit mildem Reiniger eintauchen und zirka drei Minuten lang einweichen. Dann vorsichtig mit einer weichen Bürste abbürsten. Nicht zu viel Druck ausüben, da dies den Filter beschädigen kann. (An der Luft, nicht in direktem Sonnenlicht, trocknen lassen.) Filter sollten getrennt von anderen Küchenutensilien gereinigt werden.

  • Seite 25: Austausch Der Leuchtmittel

    AUSTAUSCH DER LEUCHTMITTEL Wichtig:  Die Lampe muss durch den Hersteller, seinen Kundendienstmitarbeiter oder ähnlich qualifizierte Fachleute ausgetauscht werden.  Gerät immer von der Stromversorgung trennen, bevor Reinigungs-, Wartungs- oder Reparaturarbeiten am Gerät durchgeführt werden. Leuchtmittel Entfernen vollständig abkühlen lassen, bevor sie angefasst werden. Leuchtmittel einem Tuch...

  • Seite 26: Umweltschutz

    UMWELTSCHUTZ: Dieses Elektrohaushaltsgerät ist in Einklang mit der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro- und Elektronik- Altgeräte enthalten umweltschädigende Substanzen (die ggf. eine negative Auswirkung auf die Umwelt haben) sowie (wiederverwendbare) Grundelemente. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln.
