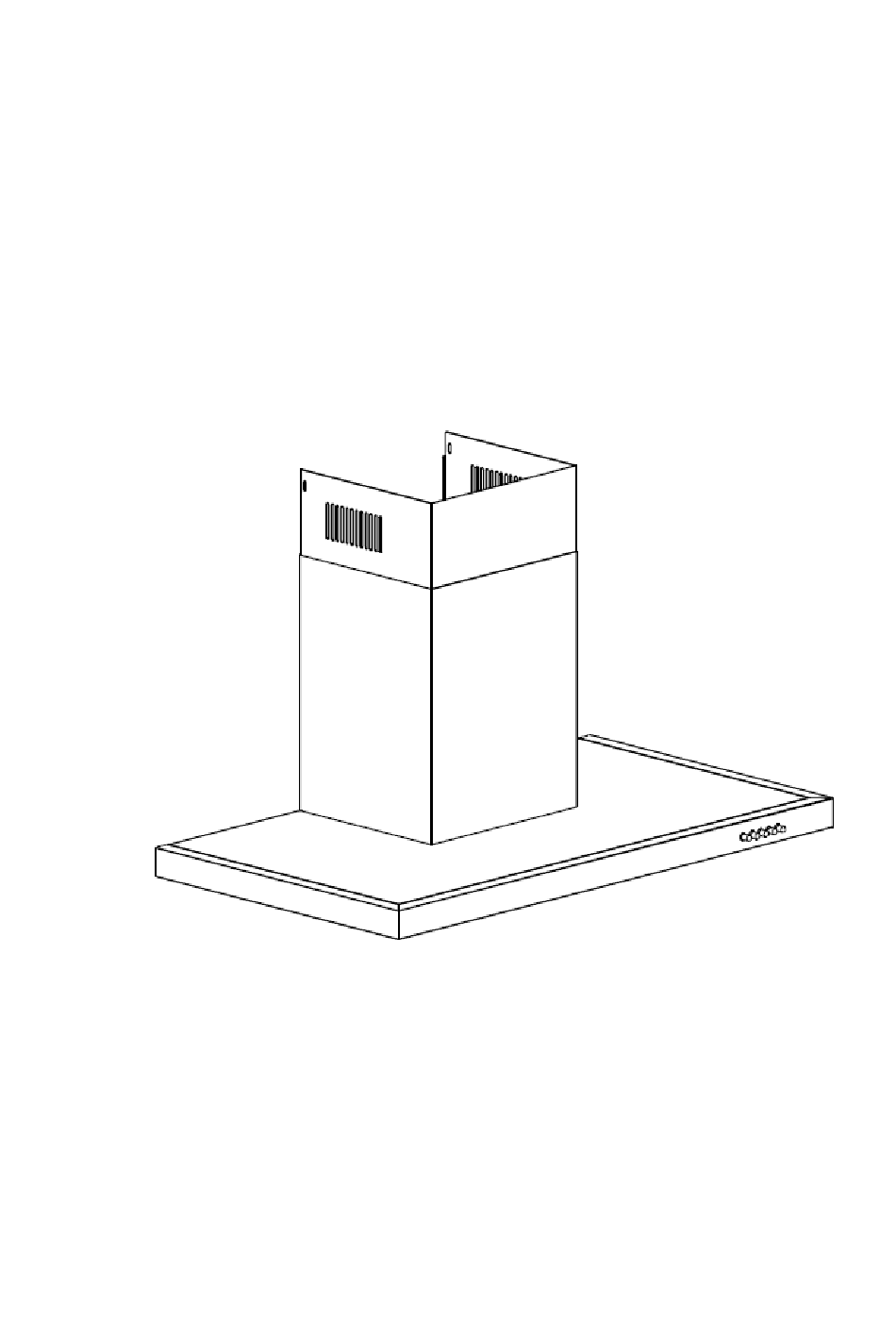

- Seite 1 CMB655X DE CMB 955X DE Cooker Hood Instruction Manual...
- Seite 2 Content 1…………………………………..………………………………Safety instructions 2…………………………………..………………………………Installation 3…………………………………..………………………………Start using your cooker hood 4…………………………………..………………………………Troubleshooting 5…………………………………..………………………………Maintenance and cleaning 6…………………………………..………………………………Environment protection...
- Seite 3 SAFETY INSTRUCTIONS his manual explains the proper installation and use of your cooker hood, please read it carefully before using even if you are familiar with the product. The manual should be kept in a safe place for future reference. of a range hood or other cooking fume Never to do: extractor, the operation of open flued...
- Seite 4 Always to do: Always to do: ● ● lways put lids on pots and pans aution: The appliance and its when cooking on a gas cooker. accessible parts can become hot during operation. Be careful to avoid ● hen in extraction mode, air in the touching the heating elements.
- Seite 5 INSTALLATION (VENT OUTSIDE) MOUNTING OF THE V-FLAP If the cooker hood does not have an assembled V-flap 1, you should mount the half- parts to its body. The images only show an example of how to mount the V-flap, because the outlet may vary according to different models and configurations. To mount the V-flap 1 you should: •...
- Seite 6 2. The cooker hood should be placed at a distance of 65~75cm above the cooking surface for best effect. See pic 1. 3. Install the hook on a suitable place once the installation height is fixed, and keep it in line. The fixed position of the inside chimney bracket is the place of chimney. See pic 2.
- Seite 7 HINTS FOR EXHAUST DUCT INSTALLATION The following rules must be strictly followed to obtain optimal air extraction: • Keep expansion pipe short and straight. • Do not reduce the size or restrict expansion pipe. • When using expansion pipe always install the pipe pulled taut to minimize pressure loss.
- Seite 8 Start Using Your Cooker Hood Electronic button There are five buttons: (Low), (Mid), (High), (Lamp), (Power).See picture above. 1. After connecting to power, indicator light will lit on, all the output close and the hood will enter standby mode. The indicator light will be off automatically after reminding if no operation.
- Seite 9 TROUBLESHOOTING Fault Possible Cause Solution Fan switch turned off Select a fan switch position. Light on, but motor Fan switch failed Contact service center. does not work Motor failed Contact service center. House fuses blown Reset/Replace fuses. Light does not Refit mains power cable to work, motor does Mains power cable is loose or...
- Seite 10 STAINLESS STEEL The stainless steel must be cleaned regularly (e.g.weekly) to ensure a long life expectancy. Dry with a clean soft cloth. A specialized stainless steel cleaning fluid may be used. NOTE: Ensure that wiping is done along with the grain of the stainless steel to prevent any unsightly crisscross scratching patterns from appearing.
- Seite 11 1. Before installing or replacing the carbon filters, disconnect the mains power to the unit. 2. Press the filter lock and remove the mesh filter. 3. Turn the carbon filter on both sides of the motor anti-clockwise. Replace the carbon filters with the new carbon filters. 4.
- Seite 12 ENVIRONMENTAL PROTECTION: This appliance is labelled in accordance with European Directive 2012/19/EU on Waste Electrical and Electronic Equipment Regulations 2013 regarding electric and electronic appliances (WEEE). The WEEE contain both polluting substances (that can have a negative effect on the environment) and base elements (that can be reused).
- Seite 13 CMB655X DE CMB955X DE Abzugshaube Bedienungshandbuch...
- Seite 14 Inhalt 1 ................Sicherheitshinweise 2 ................Installation 3 ................Inbetriebnahme der Abzugshaube 4 ................Fehlerbehebung 5 ................Wartung und Reinigung 6 ................Umweltschutz...
- Seite 15 SICHERHEITSHINWEISE Dieses Handbuch beschreibt die ordnungsgemäße Installation und die Verwendung der Dunstabzugshaube. Lesen Sie die Bedienungsanleitung daher sorgfältig durch, auch wenn Sie das Produkt bereits kennen. Das Handbuch sollte für zukünftige Nachschlagezwecke gut aufbewahrt werden. Was Sie auf keinen Fall tun Nach der Installation einer Dunstabzugshaube oder eines anderen sollten:...
- Seite 16 Was Sie immer tun sollten: Was Sie immer tun sollten: Töpfe und Pfannen beim Kochen auf Vorsicht: Das Gerät und zugängliche einem Gasherd immer mit einem Deckel Teile können während des Betriebs schließen. heiß werden. Seien Sie daher ...
- Seite 17 INSTALLATION (ABLUFT NACH DRAUSSEN) MONTAGE DER V-KLAPPE Wenn die V-Klappe „1“ nicht an der Abzugshaube montiert ist, montieren Sie die Hälften am Korpus. Die Abbildungen dienen lediglich der Veranschaulichung der Montage der V-Klappe. Der Auslass kann abhängig vom Modell und der Konfiguration variieren.
- Seite 18 Die Abzugshaube sollte für eine optimale Leistung 65-75 cm über der Kochfläche aufgehängt werden. Siehe Abb. 1 Abzugshalterung innen 65 cm 75 cm Aufhängung Abb. 1 Abb. 2 3. Sobald die Montagehöhe festgelegt wurde, montieren Sie den Haken und achten darauf, dass dieser gerade ist.
- Seite 19 TIPPS FÜR DIE MONTAGE DER ABZUGSHAUBE Die folgenden Regeln müssen für den optimalen Luftabzug strikt befolgt werden: Das Verlängerungsrohr muss kurz und gerade sein. • Die Größe des Verlängerungsrohrs nicht verringern oder begrenzen. • Bei der Verwendung eines Verlängerungsrohrs muss das Rohr während der •...
- Seite 20 Inbetriebnahme der Abzugshaube Elektronische Taste Es gibt fünf Tasten: (Niedrig), (Mittel), (Hoch), (Licht), (Strom). Siehe Abbildung oben. Nach dem Anschluss an das Stromnetz leuchtet die Kontrollleuchte auf, alle Ausgänge werden geschlossen und die Haube geht in den Standby-Modus. Die Kontrollleuchte erlischt automatisch nach der Erinnerung, wenn keine Bedienung erfolgt.
- Seite 21 FEHLERBEHEBUNG Fehler Mögliche Ursache Lösung Lüftergeschwindigkeit Ventilator ist ausgeschaltet. auswählen. Licht an, aber Motor Kundendienstzentrum Lüfterschalter defekt. kontaktieren. läuft nicht. Kundendienstzentrum Motor läuft nicht. kontaktieren. Stromsicherung ist Sicherungen wieder durchgebrannt. einschalten/austauschen. Licht und Motor Stecken Sie das Netzkabel Netzstromkabel ist lose oder funktionieren nicht.
- Seite 22 EDELSTAHL Die Oberfläche aus Edelstahl muss regelmäßig (z. B. wöchentlich) gereinigt werden, damit sie lange hält. Mit einem weichen Tuch abtrocknen. Es kann ein spezieller Edelstahlreiniger verwendet werden. HINWEIS: Wischen Sie immer in der Richtung der Körnung des Edelstahls, sodass keine unschönen Kratzmuster entstehen.
- Seite 23 1. Trennen Sie das Gerät vor dem Beginn von Montagearbeiten oder dem Austausch von Kohlefiltern vom Stromnetz. 2. Drücken Sie die Filtersperre und nehmen Sie den Netzfilter heraus. 3. Drehen Sie den Kohlefilter an beiden Seiten des Motors gegen den Uhrzeigersinn.
- Seite 24 Abb. 1 Abb. 2 UMWELTSCHUTZ: Dieses Elektrohaushaltsgerät ist in Einklang mit der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE, Waste Electrical and Electronic Equipment 2013) gekennzeichnet. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen (die ggf. eine negative Auswirkung auf die Umwelt haben) sowie (wiederverwendbare) Grundelemente. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln.
