Sicherungsbolzen
securing bolt
1. - 2.
Aufsatz: BackBox
top part: BackBox
Abklapphebel
Folding lever
BackCarrier
Aufnahmen
holding device
3. - 4.
10
Sicherungsbolzen
securing bolt
2
Schloss
1
lock
3
Abklapphebel
Folding lever
BackCarrier
Sicherungsbolzen
securing bolt
2
Führung
guide
1
Schloss
lock
5. - 6.

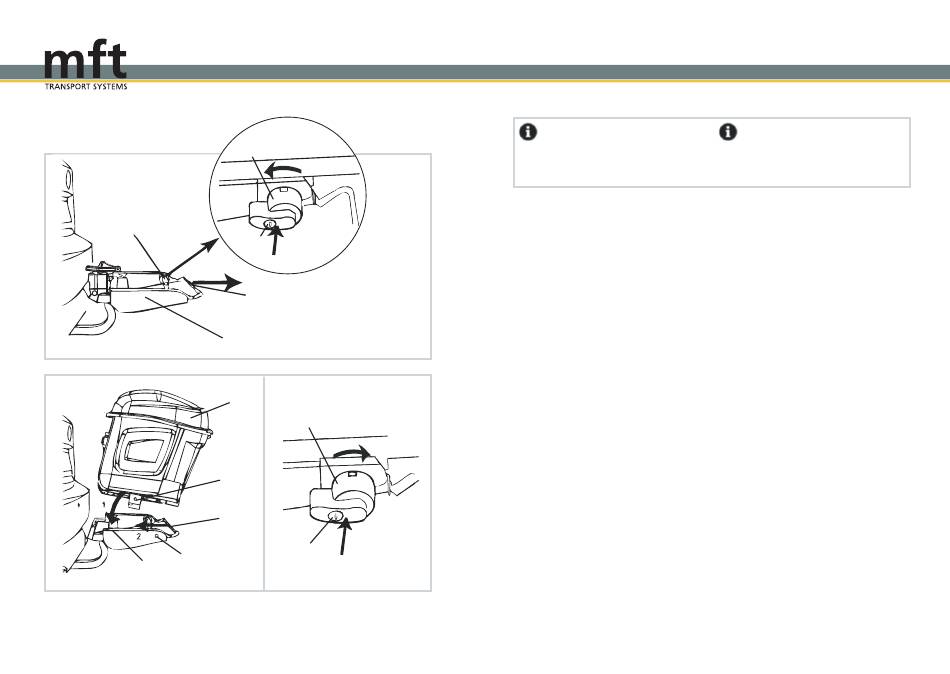

Befestigung eines Aufsatzes / Mounting of a top part
Information
Kompatible Aufsätze für den BackCarrier:
BackBox, BackPower, BackPack, BackWork.
Montage eines Aufsatzes auf
den BackCarrier
1. Schließen Sie die Schlösser der Sicherungs-
bolzen (3) mit dem Schlüssel (5) am
BackCarrier auf.
2. Die Sicherungsbolzen (3) drücken und an-
schließend gedrückt haltend der Kennzeich-
nung entsprechend um 90° nach unten drehen.
Den Abklapphebel (4) anschließend nach hinten
ziehen.
3. Den Aufsatz nun auf den BackCarrier
setzen, so dass die Führungen direkt in die
Aufnahmen des BackCarriers eingeführt
werden.
4. Durch Drücken in Richtung Fahrzeug den
Aufsatz auf dem BackCarrier hörbar
einrasten lassen. Prüfen, ob der Abklapphebel
(4) nun wieder nach vorne in Fahrtrichtung bis
zum Anschlag eingerastet ist.
5. Bringen Sie nun die Sicherungsbolzen (3)
durch Drücken und gleichzeitigem Drehen um
90° zurück in die Ausgangsposition.
6. Anschließend die Schlösser der Sicherungs-
bolzen (3) abschließen und den Schlüssel (5)
sicher verwahren.
Information
Removable parts compatible with the
BackCarrier: BackBox, BackPower, BackPack,
BackWork.
Mounting a top part to the
BackCarrier
1. Unlock the lock of the securing bolts (3) on the
BackCarrier with the key (5).
2. Press the securing bolts (3) and simultane-
ously turn them 90° upwards in the direction of
the arrows. Finally pull the folding lever (4)
backwards.
3. Place the top part on the BackCarrier
in order to insert the guides into the holding
device of the BackCarrier.
4. Press the top part towards the vehicle until
it audibly engages in the BackCarrier.
Then check, if the folding lever (4) is
enganged correctly forward in driving direction.
5. Bring the securing bolts (3) back to the
original position by pressing and simultaneously
turning them by 90°.
6. Then lock of the securing bolts (3) and store
your key (5) safely.
11
