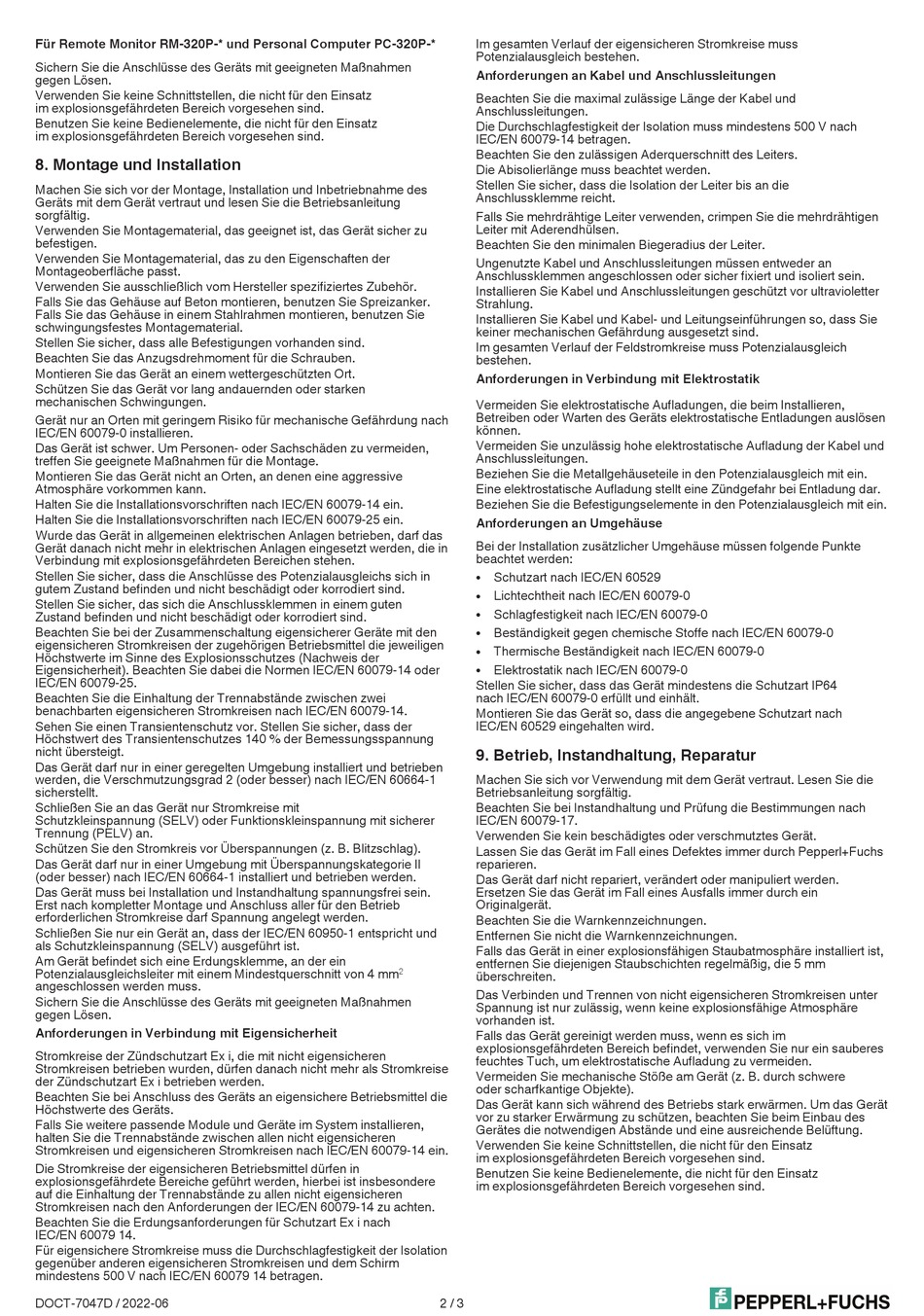

Für Remote Monitor RM-320P-* und Personal Computer PC-320P-*
Sichern Sie die Anschlüsse des Geräts mit geeigneten Maßnahmen
gegen Lösen.
Verwenden Sie keine Schnittstellen, die nicht für den Einsatz
im explosionsgefährdeten Bereich vorgesehen sind.
Benutzen Sie keine Bedienelemente, die nicht für den Einsatz
im explosionsgefährdeten Bereich vorgesehen sind.
8. Montage und Installation
Machen Sie sich vor der Montage, Installation und Inbetriebnahme des
Geräts mit dem Gerät vertraut und lesen Sie die Betriebsanleitung
sorgfältig.
Verwenden Sie Montagematerial, das geeignet ist, das Gerät sicher zu
befestigen.
Verwenden Sie Montagematerial, das zu den Eigenschaften der
Montageoberfläche passt.
Verwenden Sie ausschließlich vom Hersteller spezifiziertes Zubehör.
Falls Sie das Gehäuse auf Beton montieren, benutzen Sie Spreizanker.
Falls Sie das Gehäuse in einem Stahlrahmen montieren, benutzen Sie
schwingungsfestes Montagematerial.
Stellen Sie sicher, dass alle Befestigungen vorhanden sind.
Beachten Sie das Anzugsdrehmoment für die Schrauben.
Montieren Sie das Gerät an einem wettergeschützten Ort.
Schützen Sie das Gerät vor lang andauernden oder starken
mechanischen Schwingungen.
Gerät nur an Orten mit geringem Risiko für mechanische Gefährdung nach
IEC/EN 60079-0 installieren.
Das Gerät ist schwer. Um Personen- oder Sachschäden zu vermeiden,
treffen Sie geeignete Maßnahmen für die Montage.
Montieren Sie das Gerät nicht an Orten, an denen eine aggressive
Atmosphäre vorkommen kann.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-14 ein.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-25 ein.
Wurde das Gerät in allgemeinen elektrischen Anlagen betrieben, darf das
Gerät danach nicht mehr in elektrischen Anlagen eingesetzt werden, die in
Verbindung mit explosionsgefährdeten Bereichen stehen.
Stellen Sie sicher, dass die Anschlüsse des Potenzialausgleichs sich in
gutem Zustand befinden und nicht beschädigt oder korrodiert sind.
Stellen Sie sicher, das sich die Anschlussklemmen in einem guten
Zustand befinden und nicht beschädigt oder korrodiert sind.
Beachten Sie bei der Zusammenschaltung eigensicherer Geräte mit den
eigensicheren Stromkreisen der zugehörigen Betriebsmittel die jeweiligen
Höchstwerte im Sinne des Explosionsschutzes (Nachweis der
Eigensicherheit). Beachten Sie dabei die Normen IEC/EN 60079-14 oder
IEC/EN 60079-25.
Beachten Sie die Einhaltung der Trennabstände zwischen zwei
benachbarten eigensicheren Stromkreisen nach IEC/EN 60079-14.
Sehen Sie einen Transientenschutz vor. Stellen Sie sicher, dass der
Höchstwert des Transientenschutzes 140 % der Bemessungsspannung
nicht übersteigt.
Das Gerät darf nur in einer geregelten Umgebung installiert und betrieben
werden, die Verschmutzungsgrad 2 (oder besser) nach IEC/EN 60664-1
sicherstellt.
Schließen Sie an das Gerät nur Stromkreise mit
Schutzkleinspannung (SELV) oder Funktionskleinspannung mit sicherer
Trennung (PELV) an.
Schützen Sie den Stromkreis vor Überspannungen (z. B. Blitzschlag).
Das Gerät darf nur in einer Umgebung mit Überspannungskategorie II
(oder besser) nach IEC/EN 60664-1 installiert und betrieben werden.
Das Gerät muss bei Installation und Instandhaltung spannungsfrei sein.
Erst nach kompletter Montage und Anschluss aller für den Betrieb
erforderlichen Stromkreise darf Spannung angelegt werden.
Schließen Sie nur ein Gerät an, dass der IEC/EN 60950-1 entspricht und
als Schutzkleinspannung (SELV) ausgeführt ist.
Am Gerät befindet sich eine Erdungsklemme, an der ein
Potenzialausgleichsleiter mit einem Mindestquerschnitt von 4 mm
angeschlossen werden muss.
Sichern Sie die Anschlüsse des Geräts mit geeigneten Maßnahmen
gegen Lösen.
Anforderungen in Verbindung mit Eigensicherheit
Stromkreise der Zündschutzart Ex i, die mit nicht eigensicheren
Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise
der Zündschutzart Ex i betrieben werden.
Beachten Sie bei Anschluss des Geräts an eigensichere Betriebsmittel die
Höchstwerte des Geräts.
Falls Sie weitere passende Module und Geräte im System installieren,
halten Sie die Trennabstände zwischen allen nicht eigensicheren
Stromkreisen und eigensicheren Stromkreisen nach IEC/EN 60079-14 ein.
Die Stromkreise der eigensicheren Betriebsmittel dürfen in
explosionsgefährdete Bereiche geführt werden, hierbei ist insbesondere
auf die Einhaltung der Trennabstände zu allen nicht eigensicheren
Stromkreisen nach den Anforderungen der IEC/EN 60079-14 zu achten.
Beachten Sie die Erdungsanforderungen für Schutzart Ex i nach
IEC/EN 60079 14.
Für eigensichere Stromkreise muss die Durchschlagfestigkeit der Isolation
gegenüber anderen eigensicheren Stromkreisen und dem Schirm
mindestens 500 V nach IEC/EN 60079 14 betragen.
DOCT-7047D / 2022-06
Im gesamten Verlauf der eigensicheren Stromkreise muss
Potenzialausgleich bestehen.
Anforderungen an Kabel und Anschlussleitungen
Beachten Sie die maximal zulässige Länge der Kabel und
Anschlussleitungen.
Die Durchschlagfestigkeit der Isolation muss mindestens 500 V nach
IEC/EN 60079-14 betragen.
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Die Abisolierlänge muss beachtet werden.
Stellen Sie sicher, dass die Isolation der Leiter bis an die
Anschlussklemme reicht.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
Beachten Sie den minimalen Biegeradius der Leiter.
Ungenutzte Kabel und Anschlussleitungen müssen entweder an
Anschlussklemmen angeschlossen oder sicher fixiert und isoliert sein.
Installieren Sie Kabel und Anschlussleitungen geschützt vor ultravioletter
Strahlung.
Installieren Sie Kabel und Kabel- und Leitungseinführungen so, dass Sie
keiner mechanischen Gefährdung ausgesetzt sind.
Im gesamten Verlauf der Feldstromkreise muss Potenzialausgleich
bestehen.
Anforderungen in Verbindung mit Elektrostatik
Vermeiden Sie elektrostatische Aufladungen, die beim Installieren,
Betreiben oder Warten des Geräts elektrostatische Entladungen auslösen
können.
Vermeiden Sie unzulässig hohe elektrostatische Aufladung der Kabel und
Anschlussleitungen.
Beziehen Sie die Metallgehäuseteile in den Potenzialausgleich mit ein.
Eine elektrostatische Aufladung stellt eine Zündgefahr bei Entladung dar.
Beziehen Sie die Befestigungselemente in den Potenzialausgleich mit ein.
Anforderungen an Umgehäuse
Bei der Installation zusätzlicher Umgehäuse müssen folgende Punkte
beachtet werden:
Schutzart nach IEC/EN 60529
l
Lichtechtheit nach IEC/EN 60079-0
l
Schlagfestigkeit nach IEC/EN 60079-0
l
Beständigkeit gegen chemische Stoffe nach IEC/EN 60079-0
l
Thermische Beständigkeit nach IEC/EN 60079-0
l
Elektrostatik nach IEC/EN 60079-0
l
Stellen Sie sicher, dass das Gerät mindestens die Schutzart IP64
nach IEC/EN 60079-0 erfüllt und einhält.
Montieren Sie das Gerät so, dass die angegebene Schutzart nach
IEC/EN 60529 eingehalten wird.
9. Betrieb, Instandhaltung, Reparatur
Machen Sie sich vor Verwendung mit dem Gerät vertraut. Lesen Sie die
Betriebsanleitung sorgfältig.
Beachten Sie bei Instandhaltung und Prüfung die Bestimmungen nach
IEC/EN 60079-17.
Verwenden Sie kein beschädigtes oder verschmutztes Gerät.
Lassen Sie das Gerät im Fall eines Defektes immer durch Pepperl+Fuchs
reparieren.
Das Gerät darf nicht repariert, verändert oder manipuliert werden.
Ersetzen Sie das Gerät im Fall eines Ausfalls immer durch ein
Originalgerät.
Beachten Sie die Warnkennzeichnungen.
Entfernen Sie nicht die Warnkennzeichnungen.
Falls das Gerät in einer explosionsfähigen Staubatmosphäre installiert ist,
entfernen Sie diejenigen Staubschichten regelmäßig, die 5 mm
2
überschreiten.
Das Verbinden und Trennen von nicht eigensicheren Stromkreisen unter
Spannung ist nur zulässig, wenn keine explosionsfähige Atmosphäre
vorhanden ist.
Falls das Gerät gereinigt werden muss, wenn es sich im
explosionsgefährdeten Bereich befindet, verwenden Sie nur ein sauberes
feuchtes Tuch, um elektrostatische Aufladung zu vermeiden.
Vermeiden Sie mechanische Stöße am Gerät (z. B. durch schwere
oder scharfkantige Objekte).
Das Gerät kann sich während des Betriebs stark erwärmen. Um das Gerät
vor zu starker Erwärmung zu schützen, beachten Sie beim Einbau des
Gerätes die notwendigen Abstände und eine ausreichende Belüftung.
Verwenden Sie keine Schnittstellen, die nicht für den Einsatz
im explosionsgefährdeten Bereich vorgesehen sind.
Benutzen Sie keine Bedienelemente, die nicht für den Einsatz
im explosionsgefährdeten Bereich vorgesehen sind.
2 / 3
