Vitocal 300-A
(Fortsetzung)

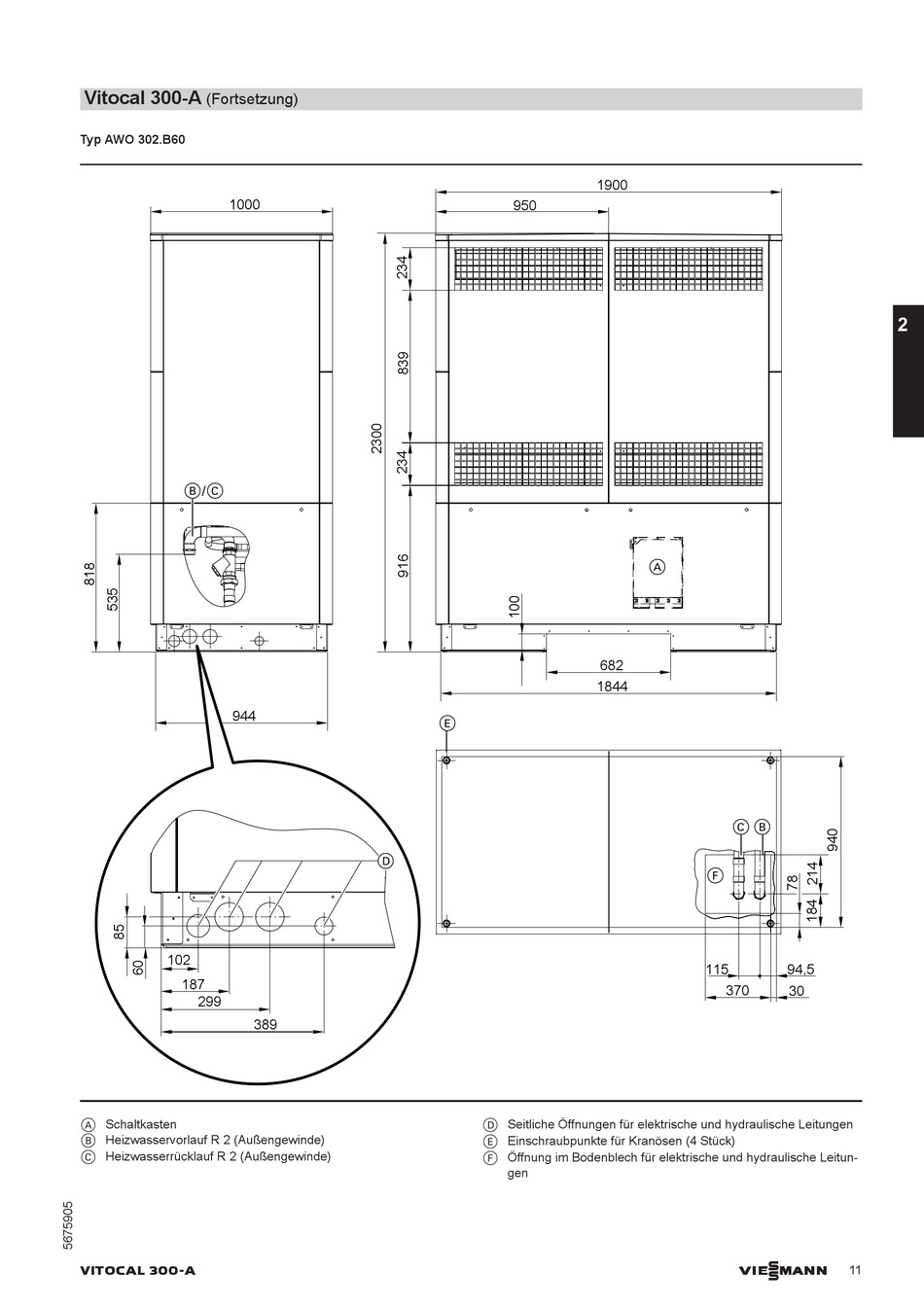

Typ AWO 302.B60
1000
B/C
944
102
187
299
389
A Schaltkasten
B Heizwasservorlauf R 2 (Außengewinde)
C Heizwasserrücklauf R 2 (Außengewinde)
VITOCAL 300-A
950
E
D
D Seitliche Öffnungen für elektrische und hydraulische Leitungen
E Einschraubpunkte für Kranösen (4 Stück)
F Öffnung im Bodenblech für elektrische und hydraulische Leitun-
gen
1900
A
682
1844
C B
F
115
370
VIESMANN
2
94,5
30
11
