Viessmann VITOCAL 160-A Bedienungsanleitung

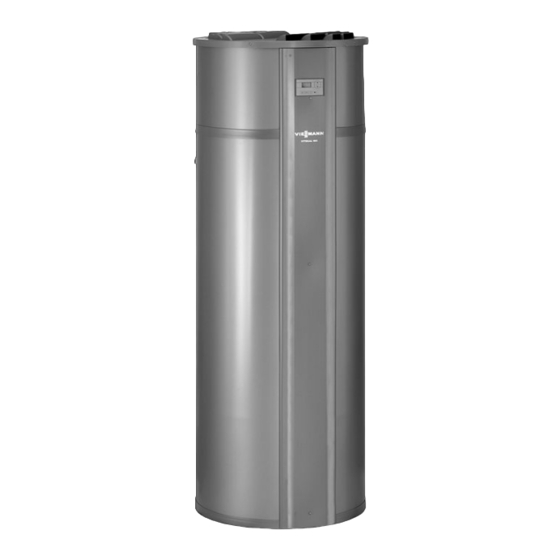

Warmwasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für VITOCAL 160-A:
Inhaltsverzeichnis

Werbung

Quicklinks

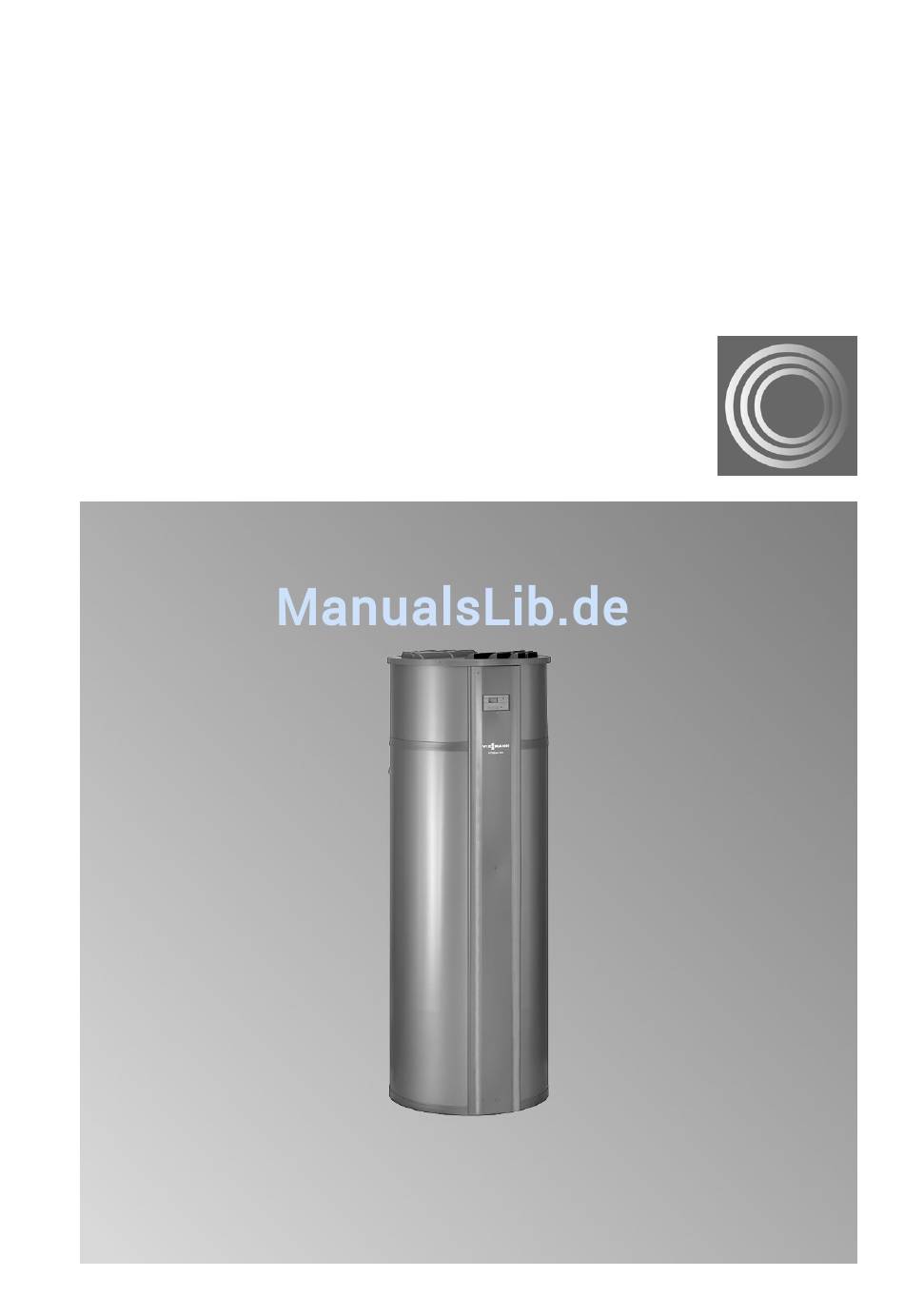

VIESMANN
Bedienungsanleitung
für den Anlagenbetreiber
Warmwasser-Wärmepumpe
VITOCAL 160-A
Bitte aufbewahren!
5581 600
12/2008

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 160-A

Inhaltszusammenfassung für Viessmann VITOCAL 160-A

  • Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Warmwasser-Wärmepumpe VITOCAL 160-A Bitte aufbewahren! 5581 600 12/2008...

  • Seite 2: Für Ihre Sicherheit

    Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Anlage können Dieses Zeichen warnt vor Perso- zu lebensbedrohenden Unfällen nenschäden.
  • Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Komponenten, die nicht mit der Anlage geprüft wurden, können Schäden an der Anlage hervor- rufen oder deren Funktionen beeinträchtigen. Anbau bzw. Austausch aus- schließlich durch den Fachbe- trieb vornehmen lassen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Gerätebeschreibung..................... Erstinbetriebnahme....................Ihre Anlage ist voreingestellt................Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente............■ Bedienelemente....................■ Wärmepumpe einschalten................■ Wärmepumpe ausschalten................Einstellungen Warmwassertemperatur einstellen............... Betrieb mit Elektro-Heizeinsatz einstellen............■ Warmwassertemperatur in Verbindung mit Elektro-Heizeinsatz einstellen..Betriebsart einstellen....................

  • Seite 5: Zuerst Informieren

    Aufstellraums genutzt. Für den Lüftungsbetrieb stehen zwei Ventilatorstufen zur Auswahl, die von Ihrem Fachbetrieb separat eingestellt werden können. Erstinbetriebnahme Die erstmalige Inbetriebnahme und Anpassung der Vitocal 160-A an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Fachbetrieb vorgenommen werden.

  • Seite 6: Ihre Anlage Ist Voreingestellt

    Zuerst informieren Ihre Anlage ist voreingestellt Die Regelung der Wärmepumpe ist Hinweis bereits ab Werk voreingestellt. Bei Stromausfall bleiben alle Einstellun- Nach Einstecken des Netzsteckers ist gen erhalten. Ihre Wärmepumpe betriebsbereit. Die werkseitige Grundeinstellung kön- nen Sie individuell nach Ihren Wünschen ändern.

  • Seite 7: Wo Sie Bedienen

    Wo Sie bedienen Übersicht der Bedien- und Anzeigeelemente Bedienelemente ü |/~ Werteinstellung und Abfrage von Ô Warmwasser-Solltemperatur Temperaturen (siehe Seite 8) Ò Betriebsart der Wärmepumpe Störungsanzeige (siehe Seite 9) Ó Betrieb mit Elektro-Heizeinsatz (siehe Seite 8) Wärmepumpe einschalten Stellen Sie die gewünschte Betriebsart ein (siehe Kapitel „Betriebsart einstel- len“...

  • Seite 8: Einstellungen

    Einstellungen Warmwassertemperatur einstellen Drücken Sie folgende Tasten: Auslieferungszustand: 50 °C Einstellbereich: 0 bis 55 °C 1. Ô gedrückt halten (im Display erscheint kurz „P 3“), bis der eingestellte Temperaturwert angezeigt wird. 2. |/~ bis der gewünschte Wert erscheint. Nach kurzer Zeit erscheint die Anzeige der aktuellen Warmwassertemperatur.

  • Seite 9: Betriebsart Einstellen

    Einstellungen Betrieb mit Elektro-Heizeinsatz einstellen (Fortsetzung) Drücken Sie folgende Tasten: Auslieferungszustand: 50 °C Einstellbereich: 0 bis 65 °C 1. Ó/Ô gleichzeitig gedrückt hal- ten (im Display erscheint kurz „P 5“), bis der ein- gestellte Temperaturwert angezeigt wird. 2. |/~ bis der gewünschte Wert erscheint.

  • Seite 10: Abtauvorgang Ändern

    Einstellungen Betriebsart einstellen (Fortsetzung) Einstellwert Betriebsart Dauer-Betrieb Lüftungsbetrieb mit konstanter Ventilatordrehzahl (von Ihrem Fachbetrieb eingestellt). Falls die Warmwassertemperatur unter die eingestellte Soll- temperatur (siehe Seite) absinkt, erfolgt zusätzlich Warmwas- serbereitung. Timer-Betrieb Lüftungsbetrieb mit konstanter Ventilatordrehzahl (von Ihrem Fachbetrieb eingestellt). Falls die Warmwassertemperatur unter die eingestellte Soll- temperatur (siehe Seite) absinkt, erfolgt zusätzlich Warmwas- serbereitung.
  • Seite 11 Einstellungen Abtauvorgang ändern (Fortsetzung) Drücken Sie folgende Tasten: Auslieferungszustand: 10 °C Einstellbereich: 0 bis 25 °C 1. Ò/Ô gleichzeitig gedrückt hal- ten (im Display erscheint kurz „P 4“), bis der ein- gestellte Temperaturwert angezeigt wird. 2. |/~ bis der gewünschte Wert erscheint.

  • Seite 12: Abfragemöglichkeiten

    6 Verdampfertemperatur (nur für Servicezwecke) t 7 Warmwassertemperatur oben t 8 Warmwassertemperatur unten t 9 Kollektortemperatur in Verbindung mit Vitocal 160-A, Typ WWKS 1. Drücken Sie die Taste |/~, bis die 2. Taste loslassen; nach kurzer Zeit entsprechende Nummer angezeigt erscheint die Anzeige der aktuellen Warmwassertemperatur.

  • Seite 13: Was Ist Zu Tun

    Was ist zu tun? Die Wärmepumpe geht nicht in Betrieb Ursache Behebung Netzstecker nicht eingesteckt. Stecken Sie den Netzstecker in die Steckdose. An der Steckdose liegt keine Spannung Spannungsversorgung prüfen. Prüfen Sie die Sicherung in der Strom- kreisverteilung (Haussicherung). Betriebsart „Standby“ ist eingestellt. Stellen Sie die gewünschte Betriebsart ein (siehe Seite 10).

  • Seite 14: Instandhaltung

    Instandhaltung Reinigung Die Geräte können Sie mit einem han- delsüblichen Haushaltsreiniger (kein Scheuermittel) reinigen. Es darf kein Wasser in die Wärmepumpe geraten. Inspektion und Wartung Die Inspektion und Wartung einer Heizungsanlage ist durch die Energieeinsparver- ordnung und die Normen DIN 4755, DIN 1988-8 und EN 806 vorgeschrieben. Die regelmäßige Wartung gewährleistet einen störungsfreien, energiesparenden und umweltschonenden Heizbetrieb.

  • Seite 15: Sicherheitsventil (Warmwasser-Speicher)

    Instandhaltung Inspektion und Wartung (Fortsetzung) Sicherheitsventil (Warmwasser-Speicher) Die Betriebsbereitschaft des Sicher- heitsventils ist halbjährlich vom Betrei- ber oder von Heizungsfachbetrieb durch Anlüften zu prüfen. Es besteht die Gefahr der Verschmutzung am Ventilsitz (siehe Anleitung des Ventilherstellers). Trinkwasserfilter (falls vorhanden) Aus hygienischen Gründen wie folgt vor- gehen: ■...

  • Seite 16: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abfragen..........12 Reinigung...........14 Abtauvorgang........10 Automatik-Betrieb........9 Sensortemperaturen abfragen...12 Standby..........7 Bedienelemente........7 Störungen..........13 Betrieb mit Elektro-Heizeinsatz....8 Stromausfall.........6 Betriebsart einstellen ■ Automatik-Betrieb......9 ■ Dauer-Betrieb.........10 Temperaturen abfragen.....12 ■ Standby..........9 Timer-Betrieb........10 ■ Timer-Betrieb........10 Voreinstellung der Anlage....6 Dauer-Betrieb........10 Wärmepumpe ausschalten....7 Erstinbetriebnahme......5 Wärmepumpe einschalten....7 Warmwassertemperatur einstellen ■ mit Elektro-Heizeinsatz.....8 Gerätebeschreibung......5 ■...

  • Seite 20: Gültigkeitshinweis

    Typ WWKS Best.-Nr. 7299 247 Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsan- lage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
