Betriebsanleitung Trekking-Bike mit elektrischem Antrieb / Nennleistung 250W
 Federung
Ihre Vordergabel ist mit einer Federung ausgestattet. Sie dient dazu, die Fahrerin oder den Fahrer
und das Fahrrad vor Stößen und Schwingungen zu schützen, die durch den Kontakt mit dem Unter-
grund entstehen.
 Bremsen
Die Bremsen dienen zum Kontrollieren der Geschwindigkeit und zum Abbremsen bis zum Stillstand
des Fahrrads.

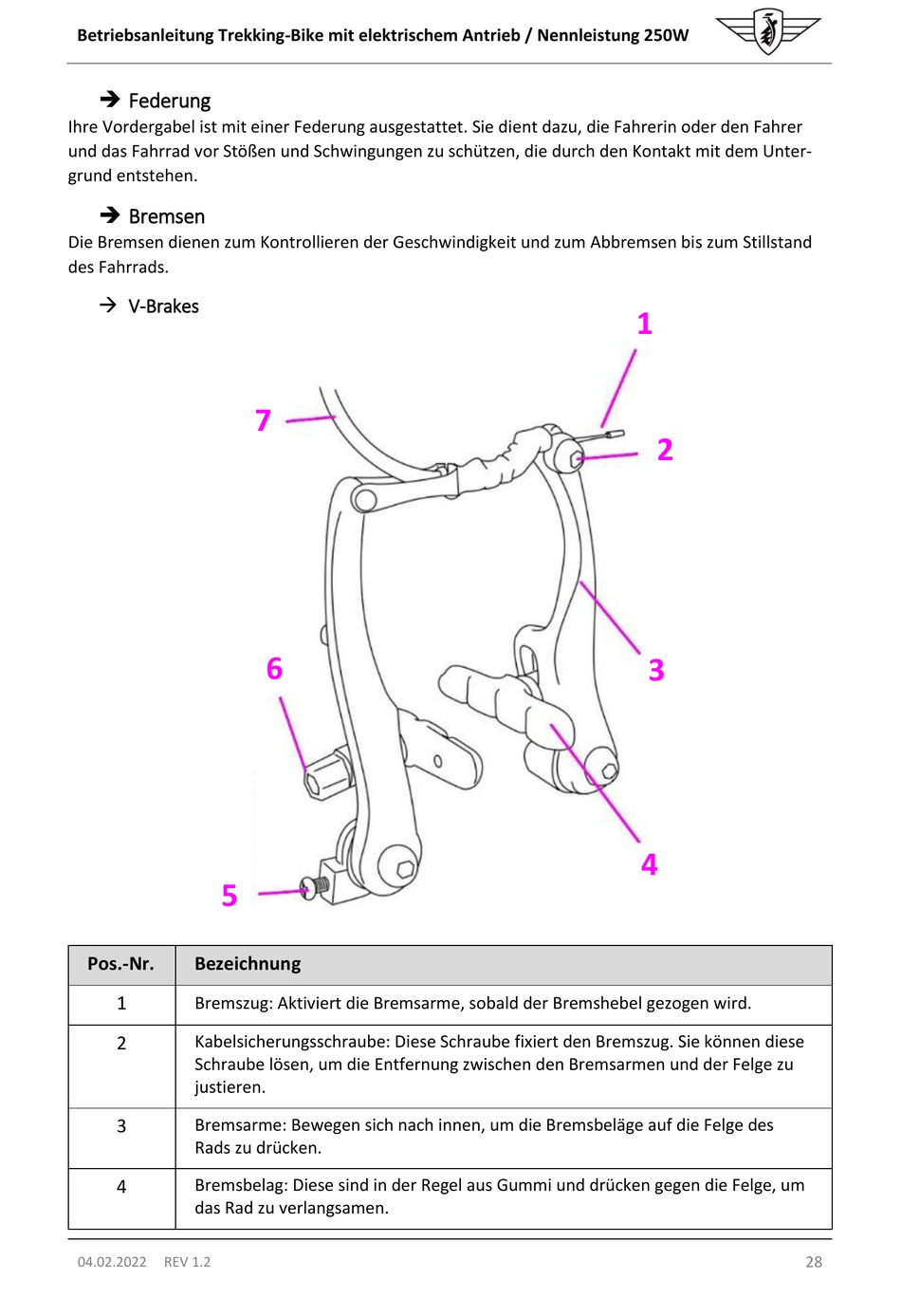

 V-Brakes
5
Pos.-Nr. Bezeichnung
1 Bremszug: Aktiviert die Bremsarme, sobald der Bremshebel gezogen wird.
Kabelsicherungsschraube: Diese Schraube fixiert den Bremszug. Sie können diese
2
Schraube lösen, um die Entfernung zwischen den Bremsarmen und der Felge zu
justieren.
3 Bremsarme: Bewegen sich nach innen, um die Bremsbeläge auf die Felge des
Rads zu drücken.
Bremsbelag: Diese sind in der Regel aus Gummi und drücken gegen die Felge, um
4
das Rad zu verlangsamen.
04.02.2022 REV 1.2
7
6
1
2
3
4
