DE | UltraQ | Bedienungsanleitung
05 MAGNET STEUERUNGSHALTERUNG 5-1
Der UltraQ sollte in einer stabilen Position im Halter
platziert werden. Der Regler kann in jede Richtung ge-
dreht werden und durch Festziehen der Rändelmutter

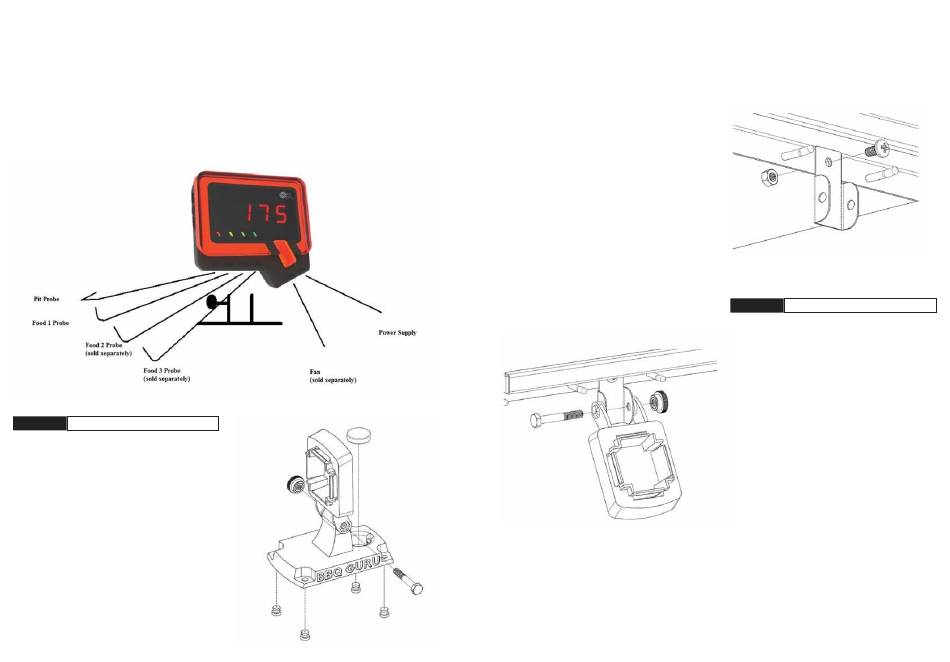

SCHRITT 1
Montage des Halters
1. Befestigen Sie die untere Standplattform mit der
mitgelieferten Sechskantschraube und der Rändel-
mutter an der oberen Steuerhalterung.
2. Drücken Sie von der Unterseite der unteren Stand-
plattform aus die Gummifüße in die Löcher, um ein
Verrutschen des Standfußes zu verhindern.
3. Rasten Sie den Regler in die obere
Steuerhalterung ein.
4. Drehen Sie die obere Steuerhalterung auf den
gewünschten Winkel und ziehen Sie die Rändel-
mutter fest, um die Halterung in der ausgewählten
Position zu halten.
in jedem gewünschten Winkel arretiert werden. Die
Steuerung muss vor Witterungseinflüssen geschützt
werden!
HINWEIS: Die zusätzliche Halterung, die zum An-
bringen der Steuerung am Seitentisch erforderlich
ist, ist nur im Lieferumfang des Monolith-Grills im
Gestell enthalten. Diese Baugruppe erfordert die
Kreuzschlitzschraube, die Sechskantmutter sowie die
obere Steuerhalterung von der 5-in-1-Magnethalterung,
die Sechskantschraube und die Rändelmutter die im
Lieferumfang der Steuerung enthalten ist.
DE | UltraQ | Bedienungsanleitung
*Halterung nur bei der BBQ Guru Edition enthalten.
SCHRITT 2
Montage am MONOLITH GRILL
1. Befestigen Sie die Blechhalterung an der linken
Seitenablage, indem Sie die Kreuzschlitzschraube
durch das vorhandene Loch in der unteren Seiten-
tischschiene stecken und die mitgelieferte Mutter
festziehen.
2. Befestigen Sie die obere Steuerhalterung mit der
Sechskantschraube und der Rändelmutter von der
5-in-1-Magnethalterung an der Blechhalterung.
3. Rasten Sie den Regler mit dem Q-Tail diagonal
nach rechts auf die obere Steuerhalterung ein.
4. Kippen Sie die obere Steuerhalterung auf den ge-
wünschten Winkel und ziehen Sie die Rändelmutter
an der Sechskantschraube fest, um die Halterung
in der ausgewählten Position zu halten.
