BEA ELIX Bedienungsanleitung
Intelligenter öffnungssensor für automatische drehflügeltüren
Verwandte Anleitungen für BEA ELIX
Inhaltszusammenfassung für BEA ELIX

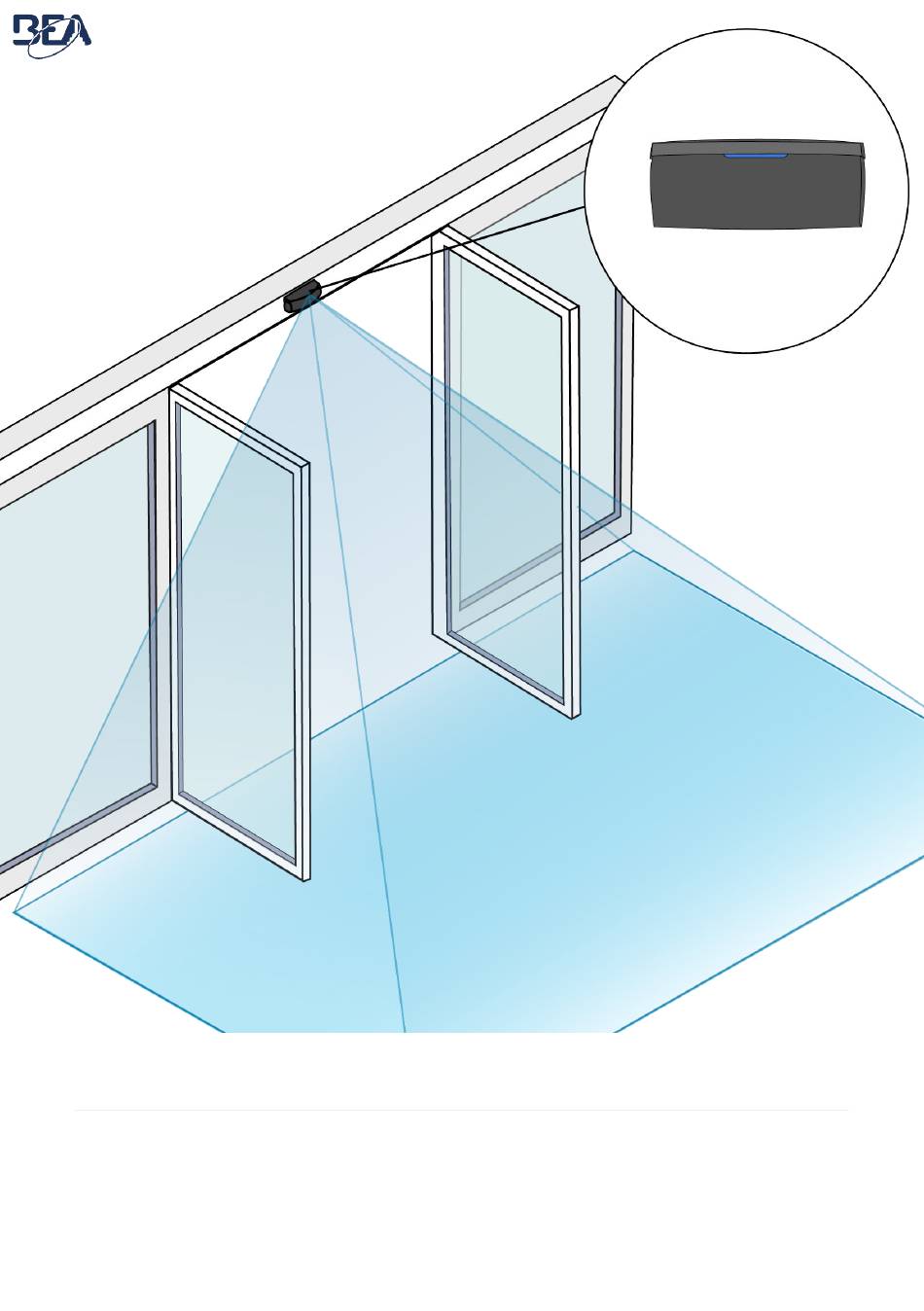

- Seite 1 ELIX Intelligenter Öffnungssensor für automatische Drehflügeltüren Bedienungsanleitung für Softwareversion ab SW 0100. (siehe Tracking-Etikett auf dem Produkt)
- Seite 2 1. VERWENDUNGSZWECK Bei ELIX handelt es sich um einen intelligenten Öffnungssensor mit FMCW-Technologie für automatische Türen . Der Sensor erkennt Bewegungen und passt sein Verhalten an den Personenfluss an. Er öffnet die Tür je nach Durchgangsabsicht. Durch die Analyse von Richtung und Geschwindigkeit wird ein reibungsloser und bequemer Durchgang sichergestellt und gleichzeitig jede Öffnung optimiert.
- Seite 3 2. TIPPS Vermeiden Sie Vibrationen und Decken Sie den Sensor nicht ab. Vermeiden Sie bewegliche Objekte Kondensation sowie plötzliche und im Erfassungsfeld sowie Metallteile extreme Temperaturänderungen. in der nahen Umgebung des Sensors, welche das Erfassungsfeld stören könnten. 3. BESCHREIBUNG Abdeckung Hauptstecker LED 1 Drucktasten...
- Seite 4 5. ANSCHLUSS DES SENSORS Stromversorgung OUT 1: Öffnung OUT 2* OUT 3* *Bei dieser Version von ELIX ist nur Ausgang 1 belegt und für die Öffnungsfunktion vorgesehen. Die Ausgänge 2 und 3 sind nicht belegt und für zusätzliche Funktionen in zukünftigen Versionen reserviert.
- Seite 5 6. EINRICHTUNG ÜBER DIE APP Es wird empfohlen, die mobile App ELIX für die Installation zu verwenden. Diese bietet Zugriff aufalle Sensoreinstellungen – dies umfasst erweiterte Optionen wie die Abmessungen des Erfassungsfeldes, die Konfiguration des Ausblendungsbereichs und Zugang zu allen Filterstufen für die Querverkehrsausblendung.
- Seite 6 7. EINRICHTUNG ÜBER DAS SENSOR-INTERFACE Bitte beachten Sie, dass nur Grundeinstellungen über das Sensor-Interface verfügbar sind. Für den Zugriff auf alle Parameter verwenden Sie bitte die ELIX-App (siehe Seite 5). DIP-SCHALTER DIP 1 DIP 2 DIP 3 DIP 4 Montageseite...
- Seite 7 2) Zurücksetzen auf Werkseinstellungen: Gleichzeitiges langes Drücken (> 4 Sek.) beider Tasten setzt auf Werkseinstellungen zurück. EINLERNEN ÜBER TASTE Umgebung – Einlernen • Drücken Sie die untere schwarze Drucktaste 2 Sek. lang, um das Einlernen zu starten. Die LED beginnt rot-grün zu blinken. •...
- Seite 8 8. FEHLERBEHEBUNG Status Erklärung/Lösung Die Tür bleibt Die Stromversorgung ist abgeschaltet. geschlossen. Die Prüfen Sie die Verkabelung und die Stromversorgung. LED bleibt aus. Die Steuerungseinstellung der Tür ist auf den Wert „geschlossen“ eingestellt. Ändern Sie die Steuerungseinstellung der Tür auf „Auto“ über die mobile App >...
- Seite 9 Status Erklärung/Lösung LED blinkt dreimal. Fehler beim Einlernen. orangefarbene Starten Sie über die mobile App oder die Taste ein neues Einlernen (siehe LED blinkt Seite 7). fünfmal. 9. TECHNISCHE SPEZIFIKATIONEN Technologie FMCW, Mowa inside (Mikrowellen) Senderfrequenz 60 GHz Strahlungsleistung Sender <...
- Seite 10 | F +32 4 361 28 58 | info-eu@beasensors.com| WWW.BEASENSORS.COM Hersteller: BEA SA – LIEGE Science Park – Allée des Noisetiers 5 – 4031 Angleur – Belgien T +32 4 3616565 – F +32 4 3612858 – info-eu@beasensors.com – www.beasensors.com BITTE FÜR SPÄTERE VERWENDUNG AUFBEWAHREN –...
