5. Installation
5.3.4
Max. Überstromschutzvorrichtung (Over-Current Protection
Device, OCPD)
Zum Schutz der Wechselstromnetzanschlussleiter des Wechselrichters empfiehlt Solis die Installation von
Leistungsschaltern, die vor Überstrom schützen. In der folgenden Tabelle sind die OCPD-Nennwerte für die Solis
Dreip hasenwechselrichter 3-13 kW definiert.
Nennspannung (V)
Wechselrichter
S5-GR3P3K 220/380,230/400
S5-GR3P4K 220/380,230/400
220/380,230/400
S5-GR3P5K
220/380,230/400
S5-GR3P6K
S5-GR3P8K 220/380,230/400
220/380,230/400
S5-GR3P9K
S5-GR3P10K 220/380,230/400
220/380,230/400
S5-GR3P12K
S5-GR3P13K 220/380,230/400
S5-GR3P5K-LV 208/220/240
S5-GR3P6K-LV 208/220/240
S5-GR3P8K-BE
230/400
S5-GR3P10K-BE 230/400

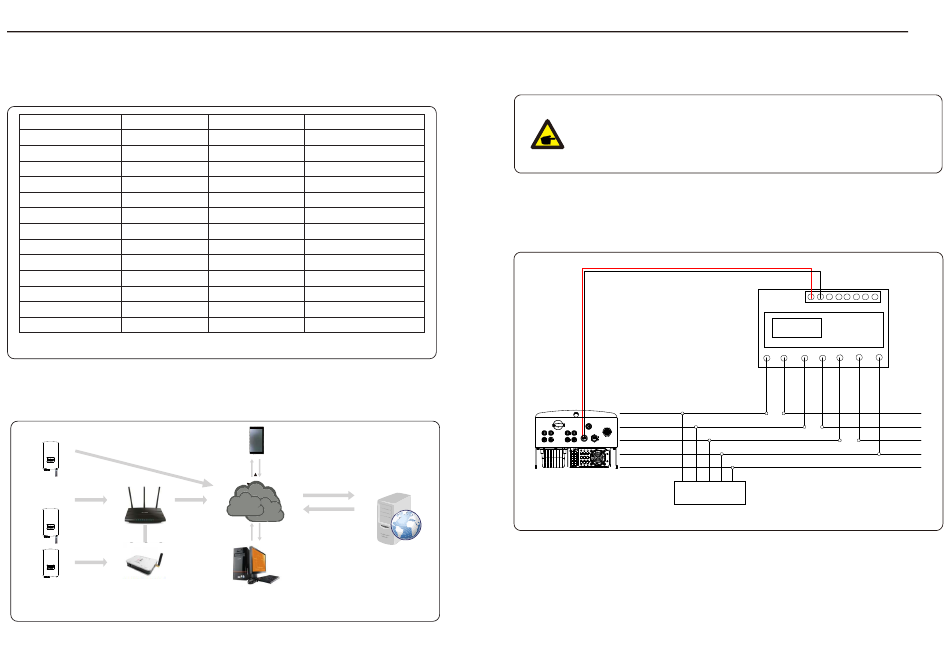

Tabelle 5.2 Bemessung der Netz-OCP-Vorrichtung
5.3.5 Wechselrichterüberwachungsanschluss
Der Wechselrichter kann über WLAN oder GPRS überwacht werden. Alle Solis-Kommunikationsgeräte sind
optional (Abbildung 5.25). Anweisungen zum Anschluss finden Sie in den Installationshandbüchern zum
Solis-Überwachungssystem.
GPRS-Überwachung
Router
WLAN-Überwachung
WLAN-
WLAN-Box
Überwachung
Abbildung 5.25 Drahtlose Kommunikationsfunktion
.20.
Nennausgang sstrom (A) Strom für Schutzvorrichtung (A)
4.6/4.3 20
6.1/5.8 20
7.6/7.2 20
9.1/8.7 20
12.2/11.5 20
13.7/13.0 32
15.2/14.4 32
18.2/17.3 32
19.8/18.8 32
13.1 32
15.7 32
11.5 20
14.4 32
Smartphone-Überwachung
Internet
Webserver
PC-Überwachung
5.3.6 Zähleranschluss (optional)
Der Wechselrichter kann mit einem dreiphasigen intelligenten Zähler arbeiten, um die
Exportleistungsverwaltungsfunktion und/oder die 24-Stunden-Verbrauchsüberwachungsfunktion zu ermöglichen.
HINWEIS
Um die Exportleistungsverwaltungsfunktion zu ermöglichen, kann der intelligente Zähler sowohl auf der
Netz- als auch auf der Lastseite installiert werden.
Um eine 24-Stunden-Verbrauchsüberwachung zu ermöglichen, kann der intelligente Zähler nur auf
der Netzseite installiert werden.
Es werden zwei Arten von Zählern unterstützt:
Direkteingangszähler – Maximaler Eingangsstrom 80 A (DTSD1352-Direkteingang). Externer
Stromwandler-Zähler – 150A/5A-Stromwandler werden geliefert (DTSD1352-Externer Stromwandler).
Der Kunde kann bei Solis-Vertriebsmitarbeitern einen geeigneten Zähler bestellen.
Nachfolgend finden Sie die Anschlusspläne verschiedener Zähler, die an verschiedenen Stellen
angeschlossen sind. Detaillierte Einstellungen finden Sie in Abschnitt 7.5.12
Vorgefertigtes Kabel im Zähler-Paket
2-poliger Stecker
INV L1
INV L2
INV L3
INV N
INV PE
L1 L2 L3 N PE
Abbildung 5.26 Direkteingangszähler – „Zähler im Netz"
5.Installation
A B
21 22 17 18 19 20
L1 L1' L2 L2' L3 L3' N
Last
Netz L1
Netz L2
Netz L3
Netz N
Netz PE
