5.5.
MESSUNG VON DC/AC STROM MIT STROMMESSZANGE
Der maximale messbare AC/DC Strom, der vom Gerät mit der F100
Zange gemessen werden kann, beträgt 100A. Versuchen Sie nicht,
Ströme zu messen, die die Grenzwerte, die in diesem Handbuch
angegebenen werden, überschreiten
Die Zange F100 kann nur in Verbindung mit dem mitgelieferten Gerät
verwendet werden und darf nur zusammen mit diesem neu kalibriert
werden

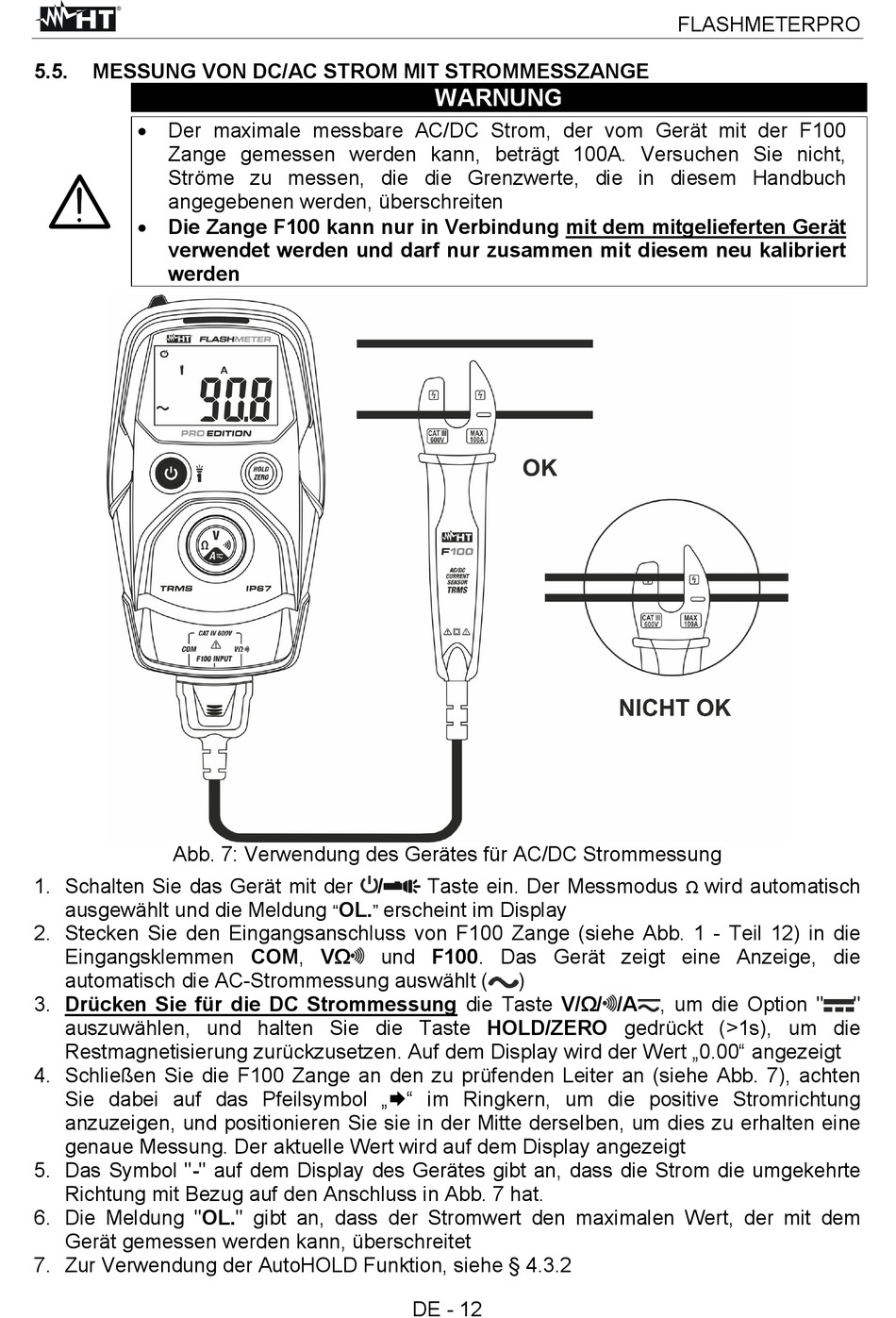

Abb. 7: Verwendung des Gerätes für AC/DC Strommessung
1. Schalten Sie das Gerät mit der
ausgewählt und die Meldung
2. Stecken Sie den Eingangsanschluss von F100 Zange (siehe Abb. 1 - Teil 12) in die
Eingangsklemmen COM, VΩ
automatisch die AC-Strommessung auswählt (
3. Drücken Sie für die DC Strommessung die Taste V/Ω/ /A
auszuwählen, und halten Sie die Taste HOLD/ZERO gedrückt (>1s), um die
Restmagnetisierung zurückzusetzen. Auf dem Display wird der Wert „0.00" angezeigt
4. Schließen Sie die F100 Zange an den zu prüfenden Leiter an (siehe Abb. 7), achten
Sie dabei auf das Pfeilsymbol „" im Ringkern, um die positive Stromrichtung
anzuzeigen, und positionieren Sie sie in der Mitte derselben, um dies zu erhalten eine
genaue Messung. Der aktuelle Wert wird auf dem Display angezeigt
5. Das Symbol "-" auf dem Display des Gerätes gibt an, dass die Strom die umgekehrte
Richtung mit Bezug auf den Anschluss in Abb. 7 hat.
6. Die Meldung "OL." gibt an, dass der Stromwert den maximalen Wert, der mit dem
Gerät gemessen werden kann, überschreitet
7. Zur Verwendung der AutoHOLD Funktion, siehe § 4.3.2
WARNUNG
/
Taste ein. Der Messmodus
OL.
erscheint im Display
"
"
und F100. Das Gerät zeigt eine Anzeige, die
DE - 12
FLASHMETERPRO
Ω
)
, um die Option "
wird automatisch
"
