5.5.

MEDIDA DE CORRIENTE CC/CA CON PINZA EXTERNA

 La corriente máxima CA/CC que puede medir el instrumento utilizando la
pinza F100 es de 100A. La superación de los límites de corriente podría
causar shocks eléctricos al usuario y daños al instrumento.
 La pinza F100 solo se puede utilizar junto con el instrumento en
dotación y solo se debe recalibrar junto con él mismo

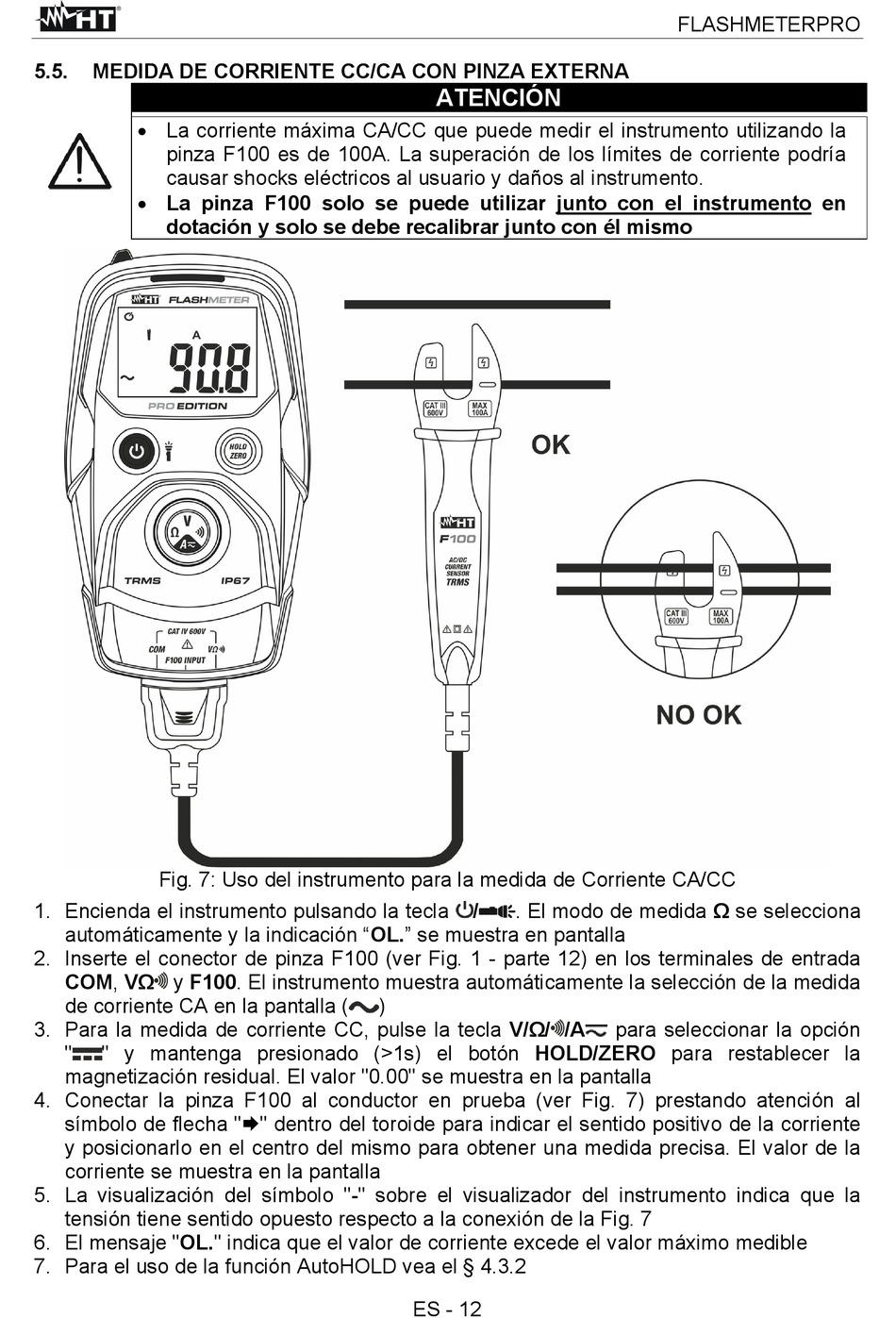

Fig. 7: Uso del instrumento para la medida de Corriente CA/CC
1. Encienda el instrumento pulsando la tecla
automáticamente y la indicación "OL." se muestra en pantalla
2. Inserte el conector de pinza F100 (ver Fig. 1 - parte 12) en los terminales de entrada
COM, VΩ y F100. El instrumento muestra automáticamente la selección de la medida
de corriente CA en la pantalla (
3. Para la medida de corriente CC, pulse la tecla V/Ω/ /A
" " y mantenga presionado (>1s) el botón HOLD/ZERO para restablecer la
magnetización residual. El valor "0.00" se muestra en la pantalla
4. Conectar la pinza F100 al conductor en prueba (ver Fig. 7) prestando atención al
símbolo de flecha "" dentro del toroide para indicar el sentido positivo de la corriente
y posicionarlo en el centro del mismo para obtener una medida precisa. El valor de la
corriente se muestra en la pantalla
5. La visualización del símbolo "-" sobre el visualizador del instrumento indica que la
tensión tiene sentido opuesto respecto a la conexión de la Fig. 7
6. El mensaje "OL." indica que el valor de corriente excede el valor máximo medible
7. Para el uso de la función AutoHOLD vea el § 4.3.2
ATENCIÓN
/ . El modo de medida Ω se selecciona
)
ES - 12
FLASHMETERPRO
para seleccionar la opción
