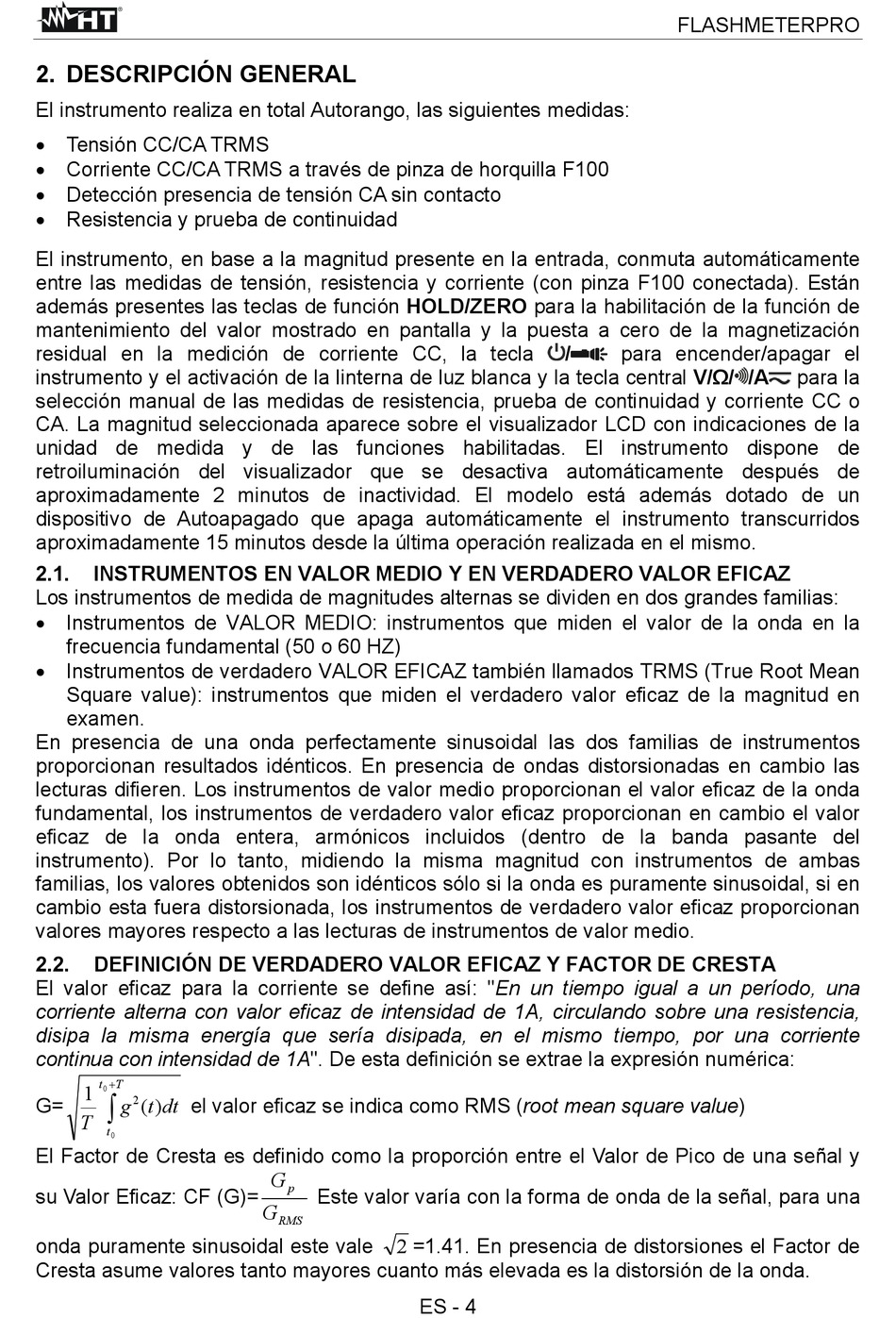

2. DESCRIPCIÓN GENERAL
El instrumento realiza en total Autorango, las siguientes medidas:
 Tensión CC/CA TRMS
 Corriente CC/CA TRMS a través de pinza de horquilla F100
 Detección presencia de tensión CA sin contacto
 Resistencia y prueba de continuidad
El instrumento, en base a la magnitud presente en la entrada, conmuta automáticamente
entre las medidas de tensión, resistencia y corriente (con pinza F100 conectada). Están
además presentes las teclas de función HOLD/ZERO para la habilitación de la función de
mantenimiento del valor mostrado en pantalla y la puesta a cero de la magnetización
residual en la medición de corriente CC, la tecla
instrumento y el activación de la linterna de luz blanca y la tecla central V/Ω/ /A
selección manual de las medidas de resistencia, prueba de continuidad y corriente CC o
CA. La magnitud seleccionada aparece sobre el visualizador LCD con indicaciones de la
unidad de medida y de las funciones habilitadas. El instrumento dispone de
retroiluminación del visualizador que se desactiva automáticamente después de
aproximadamente 2 minutos de inactividad. El modelo está además dotado de un
dispositivo de Autoapagado que apaga automáticamente el instrumento transcurridos
aproximadamente 15 minutos desde la última operación realizada en el mismo.
2.1.

INSTRUMENTOS EN VALOR MEDIO Y EN VERDADERO VALOR EFICAZ

Los instrumentos de medida de magnitudes alternas se dividen en dos grandes familias:
 Instrumentos de VALOR MEDIO: instrumentos que miden el valor de la onda en la
frecuencia fundamental (50 o 60 HZ)
 Instrumentos de verdadero VALOR EFICAZ también llamados TRMS (True Root Mean
Square value): instrumentos que miden el verdadero valor eficaz de la magnitud en
examen.
En presencia de una onda perfectamente sinusoidal las dos familias de instrumentos
proporcionan resultados idénticos. En presencia de ondas distorsionadas en cambio las
lecturas difieren. Los instrumentos de valor medio proporcionan el valor eficaz de la onda
fundamental, los instrumentos de verdadero valor eficaz proporcionan en cambio el valor
eficaz de la onda entera, armónicos incluidos (dentro de la banda pasante del
instrumento). Por lo tanto, midiendo la misma magnitud con instrumentos de ambas
familias, los valores obtenidos son idénticos sólo si la onda es puramente sinusoidal, si en
cambio esta fuera distorsionada, los instrumentos de verdadero valor eficaz proporcionan
valores mayores respecto a las lecturas de instrumentos de valor medio.
2.2. DEFINICIÓN DE VERDADERO VALOR EFICAZ Y FACTOR DE CRESTA
El valor eficaz para la corriente se define así: "En un tiempo igual a un período, una
corriente alterna con valor eficaz de intensidad de 1A, circulando sobre una resistencia,
disipa la misma energía que sería disipada, en el mismo tiempo, por una corriente
continua con intensidad de 1A". De esta definición se extrae la expresión numérica:
T
t
1
0

2
G= el valor eficaz se indica como RMS (root mean square value)
g ) ( t dt
T
t
0
El Factor de Cresta es definido como la proporción entre el Valor de Pico de una señal y
su Valor Eficaz: CF (G)=
onda puramente sinusoidal este vale
Cresta asume valores tanto mayores cuanto más elevada es la distorsión de la onda.
G
p
Este valor varía con la forma de onda de la señal, para una
G
RMS
2 =1.41. En presencia de distorsiones el Factor de
ES - 4
FLASHMETERPRO
/ para encender/apagar el
para la
