5.5. MEDIÇÃO DE CORRENTE CA/CC COM PINÇA EXTERNA
 A corrente CA/CC máxima que pode ser medida pelo instrumento usando
o pinça F100 é 100A. Exceder os limites de corrente pode causar
choques elétricos no usuário e danos ao instrumento
 A pinça F100 só pode ser usada exclusivamente em conjunto com o
instrumento fornecido e só deve ser recalibrada junto com ele

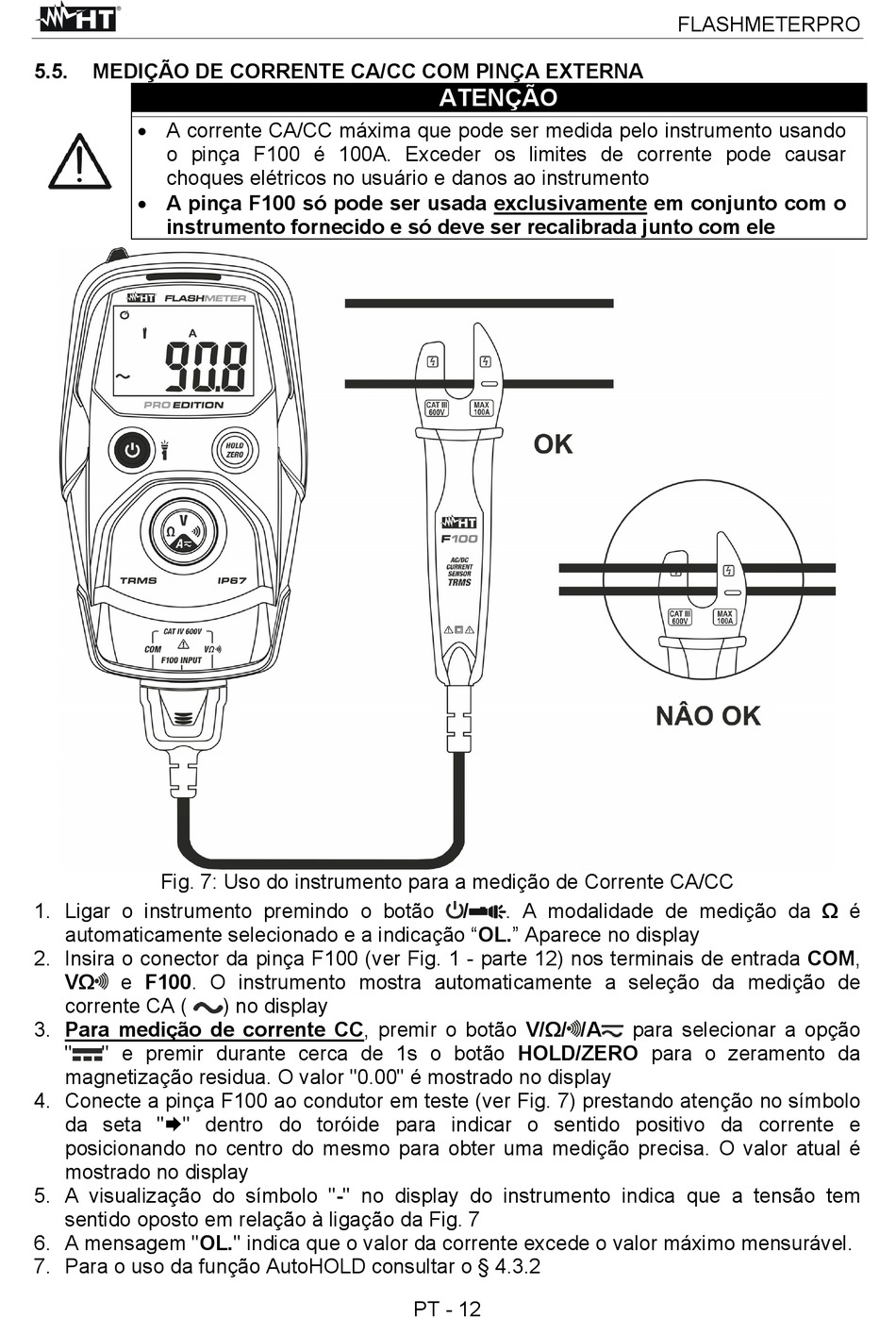

Fig. 7: Uso do instrumento para a medição de Corrente CA/CC
1. Ligar o instrumento premindo o botão
automaticamente selecionado e a indicação "OL." Aparece no display
2. Insira o conector da pinça F100 (ver Fig. 1 - parte 12) nos terminais de entrada COM,
VΩ e F100. O instrumento mostra automaticamente a seleção da medição de
corrente CA (
3. Para medição de corrente CC, premir o botão V/Ω/ /A
" " e premir durante cerca de 1s o botão HOLD/ZERO para o zeramento da
magnetização residua. O valor "0.00" é mostrado no display
4. Conecte a pinça F100 ao condutor em teste (ver Fig. 7) prestando atenção no símbolo
da seta "" dentro do toróide para indicar o sentido positivo da corrente e
posicionando no centro do mesmo para obter uma medição precisa. O valor atual é
mostrado no display
5. A visualização do símbolo "-" no display do instrumento indica que a tensão tem
sentido oposto em relação à ligação da Fig. 7
6. A mensagem "OL." indica que o valor da corrente excede o valor máximo mensurável.
7. Para o uso da função AutoHOLD consultar o § 4.3.2
) no display
ATENÇÃO
/ . A modalidade de medição da Ω é
PT - 12
