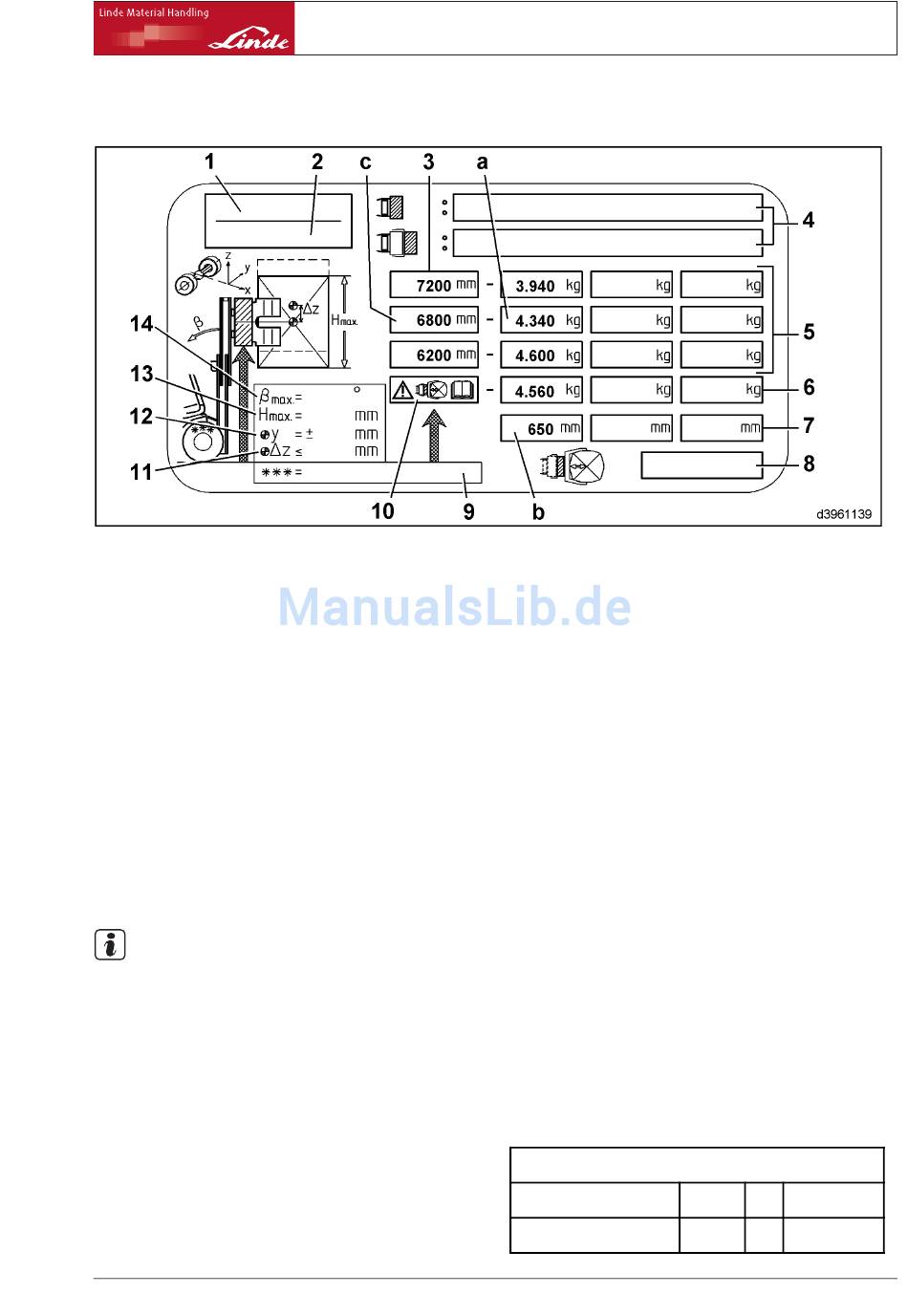

Zusatztragfähigkeitsschild für Anbaugeräte bei fixierter oder geklammerter Last
1 Stapler-Baureihe (Baujahr von - bis)
2 Hubgerüsttyp (Baureihe)
3 Hubhöhen
4 Anbaugeräte
5 Tragfähigkeiten
6 Reduzierte Tragfähigkeiten
7 Lastschwerpunkte
8 Referenznummer und Hinweis auf Ausfüh-
renden der Tragfähigkeitsberechnung
9 Bereifung vorn
10 Hinweis — Falls bei Transportfahren aus
Sichtgründen eine Vorwärtsfahrt möglich
ist, empfehlen wir, um ein besseres dyna-
misches Fahrverhalten zu erreichen, die
errechnete Resttragfähigkeit bezogen auf
die Rollenhöhe / Lasthöhe (Wert = maximal
zulässige Lasthöhe (13)) auf die folgenden
HINWEIS
Beispiel zum Ablesen der Tragfähigkeit:
a = 4340 kg bei Lastschwerpunkt b =
•
650 mm bis Hubhöhe c = 6800 mm.
Geräuschemissionswerte
Ermittelt im Testzyklus nach EN 12053 aus
den gewichteten Werten bei den Betriebszu-
ständen FAHREN, HEBEN, LEERLAUF.
Betriebsanleitung – 386 807 1000 DE – 06/2013
Technische Daten
Geräuschemissionswerte
Werte zu begrenzen: bei Lastschwerpunkt
650 mm = 4.560 kg.
11 Gibt an um wieviel mm der Schwerpunkt
der Last vertikal nach oben zur Mitte des
Anbaugerätes versetzt ist (z. B. Rolle /
Ballen unten genommen).
Für Anbaugeräte mit Drehfunktion gilt
zusätzlich: Der Eigenschwerpunkt der Last
beim Drehen darf nicht mehr als 100 mm
(Stapler Nenntragfähigkeit ≤ 6300 kg)
bzw. 150 mm (Stapler Nenntragfähigkeit
> 6300 kg und ≤ 10000 kg) außerhalb des
Drehpunktes liegen!
12 Maximal zulässige Außermittigkeit der Last
13 Maximal zulässige Lasthöhe
14 Maximal zulässige Hubgerüst-Rückneigung
Schalldruckpegel am Fahrerplatz
E 12 - E 20
Unsicherheit
= 64 dB (A)
L
PAZ
= 4 dB (A)
K
PA
