9. FUNKTIONSWEISE DES GERÄTS

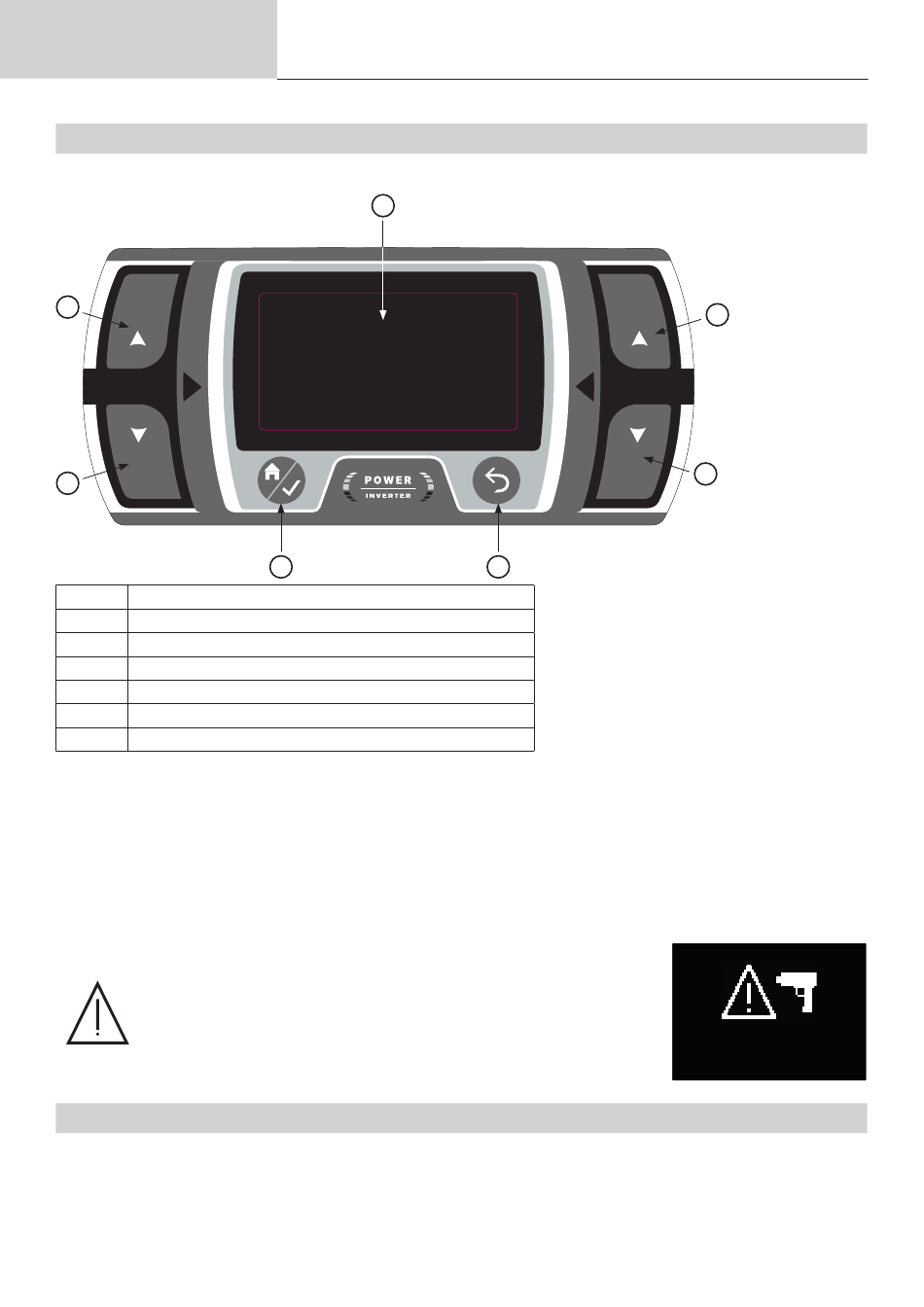

Abb. 3: Ansicht der Tastatur der Stromquelle
2
3
1 Bildschirm
2 Taste G+
3 Taste G-
4 Taste D+
5 Taste D-
6 Taste Hauptmenü/Bestätigen
7 Taste Zurück/Löschen
Verfügt über einen synergetischen und einen manuellen Betriebsmodus sowie eine Möglichkeit, Schweißkonfiguratio-
nen zu speichern und abzurufen.
Beim Einschalten nimmt das ArcPull700 den Betriebsmodus wieder auf, in dem es sich bei seinem letzten Stopp be-
fand.
Die Änderung des Modus (Manuell oder Synergie) und die Erinnerung an die Schweißkonfiguration erfolgen über das
Hauptmenü.
Wenn eine ArcPull200-350-Pistole an dieser Stromquelle verwendet wird,
erscheint die Meldung „UNGEEIGNETE PISTOLE", wenn der Schweißs-
trom der ausgewählten Synergy- oder Schweißkonfiguration größer als
350 A ist.
Diese Meldung verschwindet, sobald die Pistole abgetrennt wird.
Bei einem Betrieb im Modus Manuell (ausgenommen Schweißkonfigura-
tionsabruf) ist der Strom auf 350 A begrenzt.
9.1. SCHWEISSEN IM SYNERGIE-MODUS
Im Modus Synergie werden die Lichtbogenhöhe, die Zeiten und Ströme der verschiedenen Schweißphasen automa-
tisch vom Gerät bestimmt. Eine Synergie wird also durch einen bestimmten Typ des zu schweißenden Stücks, sein
Material, sein Schutzgas, seine Größe und das Trägerblech definiert.
Die zu verwendende Schutzgas wird auf dem Bildschirm angezeigt. Wenn die Polarität der Pistole falsch ist, erscheint
eine Meldung auf dem Bildschirm und die Fehler-LED (rot) der Pistole blinkt.
80
Übersetzung der
Originalbetriebsanleitung
1
6 7
ARCPULL 700
4
5
PISTOLE UNGEEIGNET
