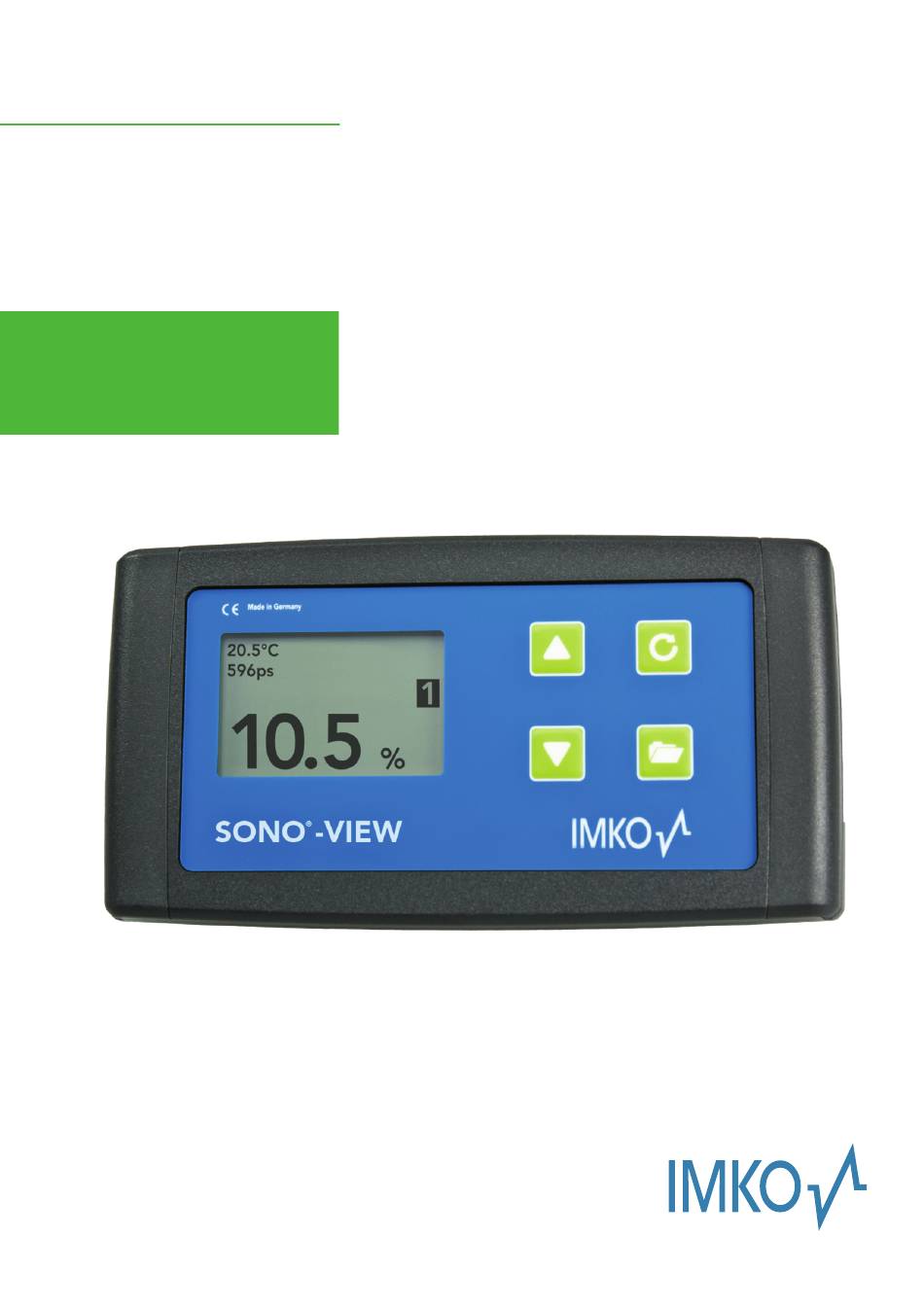

- Seite 1 Handbuch SONO-VIEW Mehr Informationen: www.imko.de Moisture Sensor Experts...
- Seite 2 Vielen Dank, dass Sie dieses IMKO-Produkt erworben haben! Vielen Dank, dass Sie dieses IMKO-Produkt erworben haben! Bei dem vorliegenden Handbuch handelt es sich um eine Originalbetriebsanleitung des Herstellers. Die Anleitung ist Bestandteil der beschriebenen Produkte und muss für künftige Verwendungen aufbewahrt werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ....................4 Bestimmungsgemäße Verwendung ........................4 Temperaturen und Umgebungsbedingungen ......................4 Bedienelemente / Anschlüsse ..................5 Bedienelemente ..............................5 Anschlüsse ................................5 Inbetriebnahme ......................6 Sicherheitshinweise ..............................6 Verpackungsinhalt prüfen ............................6 Anschluss .................................6 Bedienung ........................8 Erst- / Neueinrichtung .............................8 Messwertanzeige ..............................9 Einstellungen .................................10 4.3.1 Neueinrichtung ............................10 4.3.2 Sprache ................................10... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Bestimmungsgemäße Verwendung Dieses Gerät wurde als Auslesegerät für verschiedene IMKO-Sonden entwickelt. An dieses Gerät dürfen nur da- für vorgesehene Sonde angeschlossen werden. Der Anschluss einer nicht dafür vorgesehenen Sonde kann zur Zerstörung dieses Gerätes und/oder der angeschlossenen Sonde führen. -
Seite 5: Bedienelemente / Anschlüsse
Bedienelemente / Anschlüsse Bedienelemente Anschlüsse • USB (Type-Mini B) • USB-IMP-Bridge • Versorgungsspannung • Bus-Interface... -
Seite 6: Inbetriebnahme
Eine mit den Sonden gemeinsame Masseleitung ist notwendig. +12..24V (RT) IMP-Bus (COM) IMP-Bus HINWEIS: Das SONO-VIEW ist zur Anzeige und Konfiguration von bis zu acht Sonden geeignet. Sollten mehr als acht Sonden angeschlossen werden, kommt es zu einer Fehlermeldung und das Gerät kann nicht korrekt arbeiten. - Seite 7 Anschlussbeispiel: Verbindung des SONO-VIEW mit zwei SONO-Sonden und einer gemeinsamen Spannungsversorgung.
-
Seite 8: Bedienung
Bedienung Erst- / Neueinrichtung Beim ersten Anschluss an Ihr Sonden Netzwerk müssen Sie das SONO-VIEW einrichten. Hierbei sucht das Gerät den IMP-Bus nach angeschlos- senen Sonden ab. Starten Sie die Einrichtung mit der Taste Nach einer kurzen Wartezeit werden die Seriennummern aller angeschlossenen Sonden aufgelistet. -
Seite 9: Messwertanzeige
Sonden erscheint zusätzlich die von der Sonde gemessene Temperatur. Ist nur eine Sonde angeschlossen, wird außerdem die kalibrierte Radarlaufzeit angegeben. Sind mehr als eine Sonde mit dem SONO-VIEW verbunden, ist es möglich die Messanzeige umzuschalten. Drücken Sie hierzu die Tasten . -
Seite 10: Einstellungen
Einstellungen Drücken Sie Taste während Sie sich in der Messanzeige befinden, so gelangen Sie ins Einstellmenü. Hier können Sie verschiedene Einstellungen vornehmen und Informationen über das SONO-VIEW erhalten. Das Einstellmenü hat folgenden Aufbau: Einstellung Beschreibung Neueinrichtung Ermöglicht die erneute Suche nach angeschlossenen Sonden... -
Seite 11: Displaykontrast
Bitte laden sie sich hierfür die kostenlose Software „SonoConfig“ sowie die dazugehörige Bedienungsanleitung von der IMKO-Homepage www.imko.de herunter. Schließen Sie das SONO-VIEW mit dem mitgelieferten USB-Kabel an den PC an. Das SONO-VIEW verbindet sich als virtuelle serielle Schnittstelle (COM-Port) mit dem PC. Der erforderliche Treiber wird normalerweise automatisch von allen aktuellen Windows-Versionen installiert. -
Seite 12: Sondeneinstellungen
Vergewissern Sie sich, dass die korrekte Sonde eingestellt ist, bevor Sie die Parameter anpassen. Das SONO-VIEW bietet den Zugriff auf die Messparameter der Sonde. Bitte informieren Sie sich vor dem Anpassen eines Parameters genau über dessen Funktion im jeweiligen Sondenhandbuch. Eine Änderung kann... -
Seite 13: Sondeninformation
4.4.1 Sondeninformation Wird dieser Menüpunkt aufgerufen, werden verschiedene Information von der Sonde abgerufen und angezeigt. Mit der Taste können Sie den Menüpunkt „Sonden- info“ wieder verlassen. 4.4.2 Materialkalibrierung Der Menüpunkt „Materialkalibrierung“ ermöglicht es, eine in der Sonde gespeicherte materialspezifische Kalibrierung einzustellen. Außerdem haben Sie hier die Möglichkeit eigene Kalibrierungen durch zu führen, um auch spezielle Materialien vermessen zu können. -
Seite 14: Anpassen
4.4.2.2 Anpassen Der Unterpunkt „Anpassen“ ermöglicht es, eine 1-Punkt Kalibrierung oder eine 2-Punkt Kalibrierung durchzuführen. Mit den Tasten kann zwischen 1-Punkt Kalib- rierung und 2-Punkt Kalibrierung umgeschaltet werden. Mit der Taste wird der entsprechende Punkt ausgeführt und mit der Taste verlassen Sie diesen Unterpunkt wieder. - Seite 15 Nach dem Start der Messung mit der Taste werden automatisch 10 Messungen durchgeführt und der jeweilige tp-Wert (Laufzeit des Signals) ermittelt. Während der Messzeit reagiert das SONO-View nicht auf Eingabe Nach Fertigstellung der Messung wird der tp Mittelwert angezeigt. Mit der Taste wird der Messwert über-...
-
Seite 16: 2-Punkt
Einstellen Mit den Tasten kann der tp Wert manuell eingestellt werden. Mit der Taste wird die Einstellung übernommen und mit der Taste können Sie zum vorhergehenden Punkt wechseln. Mit dem letzten Schritt kann die Kalibrierung durch Bestätigen von „Speicher“ im ausgewählten Speicherplatz gesichert werden. - Seite 17 Ablauf: Zu Beginn der Kalibrierung muss der zu überschreibende Kalibrierspeicher (01 – 15) mit den Tasten eingestellt werden. Mit der Taste wird die Einstellung übernommen und mit der Taste können Sie zum vorhergehenden Punkt wechseln. Anschließend muss die prozentuale Feuchte am unteren Punkt des zu vermessenden Materials, mit den Tasten eingestellt werden.
- Seite 18 Anschließend muss die prozentuale Feuchte am oberen Punkt, des zu vermessenden Materials, mit den Tasten eingestellt werden. Mit der Taste wird die Einstellung übernommen und mit der Taste können Sie zum vorhergehenden Punkt wechseln. Im nächsten Schritt erfolgt nun die Ermittlung des tp Wert (Laufzeit des Radarsignals), am oberen Feuchtewert, durch eine Messung (mit der angeschlossenen Sonde) oder durch manuelle Einstellung.
-
Seite 19: Offsetabgleich
Sonde ab. Mit der Taste verlassen Sie diesen Menüpunkt. 4.4.4 Averaging Mode Dieser Menüpunkt ermöglicht die Konfiguration verschiedener Messwertmittelungen in der Sonde. Die IMKO Feuchtesonden bieten dabei folgende Möglichkeiten: Mode CC: (Cyclic Cumulated) Mit automatischer Aufsummierung der Feuchte-Mengenmessung in einem Batchvorgang. -
Seite 20: Averaging Parameters
Mode CF: (Cyclic Floating Average mit Filter) Floating Mittelwertbildung für langsame und kontinuierliche Messvorgänge, mit Filterung und einer Genauigkeit bis zu 0,1%. Geeignet für Anwendungen z.B. in Wirbelschichttrocknern, auf dem Transportband, etc. HINWEIS: Bitte Lesen Sie hierzu auch die weiterführenden Informationen in Ihrem Sonden Bedienerhandbuch. Stellen Sie mit den Tasten den gewünschten „Average Mode“... - Seite 21 Averaging Mode Verfügbare Parameters Average Time Filter Upper Limit Offset Filter Lower Limit Offset CA – Cyclic Average Upper Limit Keep Time Lower Limit Keep Time Invalide Measure Count Average Time Filter Upper Limit Offset Filter Lower Limit Offset Upper Limit Keep Time Lower Limit Keep Time CK –...
-
Seite 22: Basis Abgleich
Die Parameter werden dynamisch mit dem eingestellten „Average Parameter“ frei geschaltet. Mit den Tasten navigieren Sie zwischen den einzelnen Parametern. Im unteren rechten Bereich wird der aktuelle Wert des ausgewählten Parameters angezeigt. Um den Wert zu ver- ändern, drücken Sie die Taste Der Wert erscheint nun vergrößert im Display. -
Seite 23: Analog Parameter
Achtung: Um eine fehlerhafte Luft-Kalibrierung auszuschließen, muss der Sensor während des Basisabgleichs trocken und frei von jeglichem Material sein. Es erscheint der Hinweis „Bitte Warten“ im Display. Der Vorgang dauert etwa 30 Sekunden. 4.4.7 Analog Parameter Dieses Menu dient zur Konfiguration des Analogausgang der Sonde. Einstellung Beschreibung Hier kann der Analogsignal Ausgabebereich eingestellt werden. -
Seite 24: Technische Daten
Technische Daten Stromversorgung +12 .. 24V DC / 0.7W Betriebstemperatur 0 .. 50°C Maße 145mm x 75mm x 34 mm Gewicht 153g Montage Hutschiene (optional) IMP-Bus Schnittstellen USB Mini-B (galvanisch getrennt) -
Seite 25: Sicherheitshinweise
Personen- oder Sachschaden. Bestimmungsgemäßer Gebrauch Sensoren und Messsysteme der IMKO GmbH dürfen nur zu dem beschriebenen Zweck unter Berücksichtigung der technischen Daten eingesetzt werden. Zweckentfremdeter Einsatz ist nicht zulässig. Die Funktion und Betriebs- sicherheit eines Sensors oder Messsystems kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen, nationalen Vorschriften sowie die speziellen Sicherheitshinweise in... - Seite 26 Gefahr durch Elektrizität Das Handmessgerät darf nicht in Wasser oder andere Flüssigkeiten getaucht werden. Der Sensor ist unempfindlich gegenüber Feuchtigkeit, die in den typischerweise gemessenen Produkten enthalten ist. Für den betrieb dieses Gerätes ist ein Netzteil welches sich in unmittelbarer Umgebung bzw. kleiner 3 Meter befinden muss und folgende Normen erfüllt: DIN EN 61000-6-2 (Störfestigkeit Industrie) und DIN EN 61000-6-4 (Emission Industrie).
-
Seite 27: Notizen
Notizen... - Seite 28 Kontakt IMKO Micromodultechnik GmbH Am Reutgraben 2 76275 Ettlingen Deutschland Tel +49 7243 5921 0 Fax +49 7243 5921 40 info@imko.de www.imko.de...
