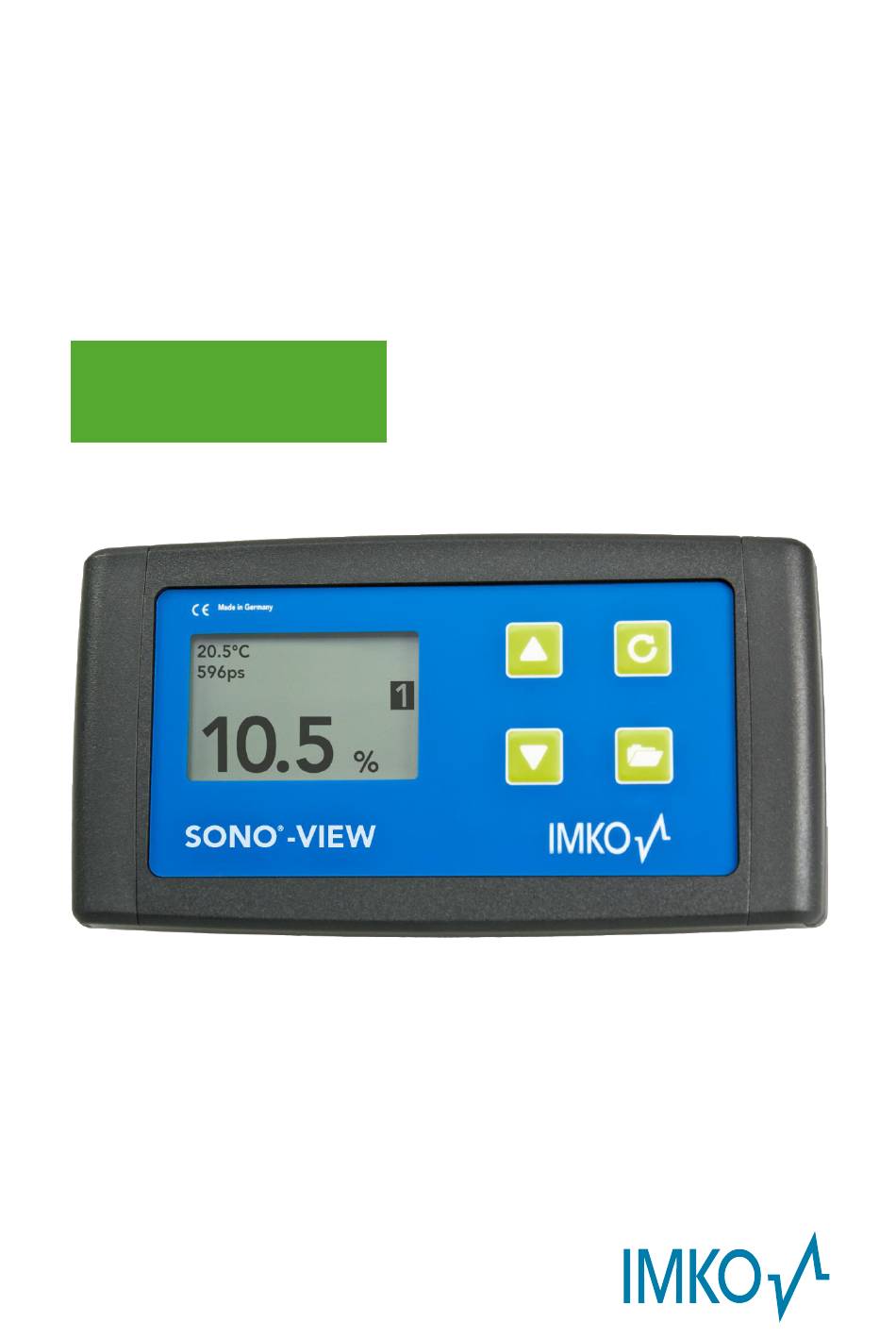

- Seite 1 SONO-View Handbuch Mehr Informationen: www.imko.de Moisture Sensor Experts...
- Seite 2 Vielen Dank, dass Sie dieses IMKO-Produkt erworben haben. Sollten Sie Fragen zu diesem Produkt haben, kontaktieren Sie Ihren Händler vor Ort oder wenden Sie sich direkt an IMKO. SONO-VIEW: Stand-Alone Anzeige und Konfiguration für die zuverlässige Prozesskontrolle mit SONO- Feuchtesonden. Bis zu 4 SONO-Sonden können über eine serielle Schnittstelle online erfasst und die...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise ........................4 Bedienelemente / Anschlüsse ......................5 Bedienelemente ........................5 Anschlüsse ..........................5 Inbetriebnahme ..........................6 Sicherheitshinweise ........................6 Verpackungsinhalt prüfen ......................6 Anschluss ..........................6 Bedienung ............................8 Erst- / Neueinrichtung .......................8 Messwertanzeige ........................9 Einstellungen ......................... 10 4.3.1 Neueinrichtung ......................... 10 4.3.2 Sprache ........................... 10 4.3.3 Einheit (Temp.) ........................ -
Seite 4: Allgemeine Hinweise
Im Zuge der Produktverbesserung behalten wir uns vor technische oder optische Veränderungen am Gerät vorzunehmen. Dieses Gerät wurde als Anzeige- und Konfigurationsgerät für verschiedene IMKO Sonden entwickelt. An dieses Gerät dürfen nur dafür vorgesehene Sonden angeschlossen werden. Der Anschluss einer nicht dafür vorgesehenen Sonde kann zur Beschädigung oder Zerstörung dieses Gerätes und/oder der... -
Seite 5: Bedienelemente / Anschlüsse
Bedienelemente / Anschlüsse 2.1 Bedienelemente 2.2 Anschlüsse • • USB (Type-Mini B) Versorgungsspannung • • USB-IMP-Bridge Bus-Interface • Firmware Update... -
Seite 6: Inbetriebnahme
Verbindung mit den Sonden reicht es aus, die beiden Busleitungen „RT“ und „COM“ anzuschließen. +7..24V (COM) IMP-Bus (RT) IMP-Bus HINWEIS: Das SONO-VIEW ist zur Anzeige und Konfiguration von bis zu vier Sonden geeignet. Sollten mehr als vier Sonden angeschlossen werden, kommt es zu einer Fehlermeldung und das Gerät kann nicht korrekt arbeiten. - Seite 7 Beispiel 1: Verbindung des SONO-VIEW mit zwei SONO-Sonden und einer gemeinsamen Spannungsversorgung. Beispiel 2: Verbindung des SONO-VIEW mit 2 SONO-Sonden nur über IMP-Bus. SONO-VIEW und Sonden haben jeweils eine eigene Spannungsversorgung.
-
Seite 8: Bedienung
Schließen Sie den Vorgang mit der Taste HINWEIS: Das SONO-VIEW ist zur Anzeige und Konfiguration von bis zu vier Sonden geeignet. Sollten mehr als vier Sonden angeschlossen werden, kommt es zu einer Fehlermeldung und das Gerät kann nicht korrekt arbeiten. -
Seite 9: Messwertanzeige
4.2 Messwertanzeige Das SONO-VIEW beginnt sofort nach dem Start die Messwerte der Sonden abzurufen und anzuzeigen. Dies geschieht in einem 500ms Zyklus. Je nachdem ob ein, zwei, drei oder vier Sonden angeschlossen sind, erscheint eine der folgenden Anzeigen. Sind zwischen 5 und 8 Sonden angeschlossen, wird erscheint eine zweite Anzeige mit 4 Werten. Es werden immer der prozentuale Feuchtewert und die dazugehörige Sondennummer angezeigt. -
Seite 10: Einstellungen
Einstellungen Drücken Sie Taste während Sie sich in der Messanzeige befinden, so gelangen Sie ins Einstellmenü. Hier können Sie verschiedene Einstellungen vornehmen und Informationen über das SONO-VIEW erhalten. Das Einstellmenü hat folgenden Aufbau: Einstellung Beschreibung Neueinrichtung Ermöglicht die erneute Suche nach angeschlossenen Sonden... -
Seite 11: Displaykontrast
Schließen Sie das SONO-VIEW mit dem mitgelieferten USB-Kabel an den PC an. Das SONO-VIEW verbindet sich als virtuelle serielle Schnittstelle (COM-Port) mit dem PC. Der erforderliche Treiber wird normalerweise automatisch von allen aktuellen Windows-Versionen installiert. Sollte der Treiber nicht automatisch installiert werden, laden Sie den Treiber bitte hier herunter: http://www.ftdichip.com/Drivers/VCP.htm... -
Seite 12: Sondeneinstellungen
Vergewissern Sie sich, dass die korrekte Sonde eingestellt ist, bevor Sie die Parameter anpassen. Das SONO-VIEW bietet den Zugriff auf die Messparameter der Sonde. Bitte informieren Sie sich vor dem Anpassen eines Parameters genau über dessen Funktion im jeweiligen Sondenhandbuch. Eine... -
Seite 13: Sondeninfo
4.4.1 Sondeninfo Wird dieser Menüpunkt aufgerufen, werden verschiedene Information von der Sonde abgerufen und angezeigt. können Sie den Menüpunkt „Sondeninfo“ Mit der Taste wieder verlassen. 4.4.2 Materialkalibrierung Der Menüpunkt „Materialkalibrierung“ ermöglicht es, eine in der Sonde gespeicherte materialspezifische Kalibrierung einzustellen. Außerdem haben Sie hier die Möglichkeit eigene Kalibrierungen durch zu führen, um auch spezielle Materialien vermessen zu können. - Seite 14 4.4.2.2 Anpassen Der Unterpunkt „Anpassen“ ermöglicht es, eine 1-Punkt Kalibrierung oder eine 2-Punkt Kalibrierung durchzuführen. Mit den Tasten kann zwischen 1-Punkt Kalibrierung und 2-Punkt Kalibrierung umgeschaltet werden. Mit der Taste wird der entsprechende Punkt ausgeführt und mit der Taste verlassen Sie diesen Unterpunkt wieder.
- Seite 15 10 Messungen durchgeführt und der jewei- lige tp-Wert (Laufzeit des Signals) ermittelt. Angezeigt wird der Mittelwert der 10 Messwerte. Während der Messzeit reagiert das SONO-View nicht auf Eingaben. Nach Fertigstellung der Messung wird der tp Mittelwert angezeigt. Mit der Taste wird der Messwert übernommen und mit der Taste...
- Seite 16 Im letzten Schritt können nun die vorgenommenen Kalibriereinstellungen mit „Speichern“, auf den zuvor ausgewählten Kalibrierspeicherplatz gespeichert oder mit „Verwerfen“ rückgängig gemacht werden. HINWEIS: Nach Ausführung von „Speichern“ wird der ursprünglichen Materialkalibrierung ein „OWN:“, zur Kennzeichnung vorangestellt. Daran ist erkennbar, dass es sich bei der Materialkalibrierung um eine individuelle Materialkalibrierung handelt.
- Seite 17 kann zwischen „Messen“ und Mit den Tasten „Einstellen“ umgeschaltet werden. Mit der Taste wird der entsprechende Unterpunkt ausgewählt und mit der Taste können Sie zum vorhergehenden Punkt wechseln. Messen: Siehe Punkt „4.4.2.2.1“ (Messen) Einstellen: Mit den Tasten kann der tp Wert, am unteren Feuchtepunkt, manuell eingestellt werden.
-
Seite 18: Offsetabgleich
Messen: Siehe Punkt „4.4.2.2.1“ (Messen) Einstellen: Mit den Tasten kann der tp Wert, am oberen Feuchtepunkt, manuell eingestellt werden. Mit der Taste wird die Einstellung übernommen und mit der Taste können Sie zum vorhergehenden Punkt wechseln Mit dem letzten Schritt kann die Kalibrierung durch Bestätigen von „Speicher“ im ausgewählten Speicherplatz gesichert werden. -
Seite 19: Averaging Mode
4.4.4 Averaging Mode Dieser Menüpunkt ermöglicht die Konfiguration verschiedener Messwertmittelungen in der Sonde. Die IMKO Feuchtesonden bieten dabei folgende Möglichkeiten: Mode CC: (Cyclic Cumulated) Mit automatischer Aufsummierung der Feuchte-Mengenmessung in einem Batchvorgang. Mode CH: (Cyclic Hold) Gleiche Funktion wie der Mode CC, aber ohne aufsummieren. -
Seite 20: Averaging Parameters
4.4.5 Averaging Parameters Je nach eingestelltem „Average Mode“ stehen verschiedene „Average Parameter“ zur Steuerung zur Verfügung. Averaging Mode Verfügbare Parameters Average Time Filter Upper Limit Offset Filter Lower Limit Offset Upper Limit Keep Time Lower Limit Keep Time CC – Cyclic Cumulate Moisture Threshold No Material Delay Boost... - Seite 21 Average Time Filter Upper Limit Offset Filter Lower Limit Offset Upper Limit Keep Time CF – Cyclic Floating Lower Limit Keep Time No Material Delay Boost Offset Invalid Measure Count HINWEIS: Bitte Lesen Sie hierzu auch die weiterführenden Informationen in Ihrem Sonden Bediener- handbuch.
-
Seite 22: Basis Abgleich
4.4.6 Basis Abgleich Beim Austausch eines Sensorkopfes kann es wegen abweichender Kabellängen nötig werden einen Basisabgleich in Luft durchzuführen. Hierbei wird der Feuchtemesswert der Sonde wieder auf den korrekten „Nullwert“ abgeglichen. Zum Start des Basisabgleichs muss die Taste gedrückt werden. Anschließend wird der Abgleich durchgeführt. Achtung: Um eine fehlerhafte Luft-Kalibrierung auszuschließen, muss der Sensor während des Basisabgleichs trocken und frei von jeglichem Material sein. -
Seite 23: Technische Daten
Technische Daten Stromversorgung +7 .. 24V DC / 0.7W Betriebstemperatur 0 .. 50°C Maße 145mm x 75mm x 34 mm Gewicht 153g Montage Hutschiene (optional) Schnittstellen IMP-Bus (rt / com) -
Seite 24: Sicherheitshinweise
6 Sicherheitshinweise Bestimmungsgemäßer Gebrauch Sensoren und Messsysteme der IMKO GmbH dürfen nur zu dem beschriebenen Zweck unter Berücksichtigung der technischen Daten eingesetzt werden. Zweckentfremdeter Einsatz ist nicht zulässig. Die Funktion und Betriebssicherheit eines Sensors oder Messsystems kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen, nationalen Vorschriften sowie die speziellen Sicherheitshinweise in dieser Bedienungsanleitung beachtet werden. - Seite 25 Schließen Sie das Handmessgerät nur mit dem mitgelieferten Spannungsversorgungskabel an eine ordnungsgemäß installierte Steckdose an, deren Spannung den Technischen Daten entspricht. Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell das Stecker-Netzteil ziehen können. Verwenden Sie ausschließlich den für Ihre Steckdose passenden Adapter. Betreiben Sie das Messgerät ausschließlich mit dem zum Lieferumfang gehörenden Original-Zubehör.
- Seite 28 IMKO Micromodultechnik GmbH Am Reutgraben 2 76275 Ettlingen Germany Phone: +49-7243-5921-0 Fax: +49-7243-5921-40 info@imko.de www.imko.de...
