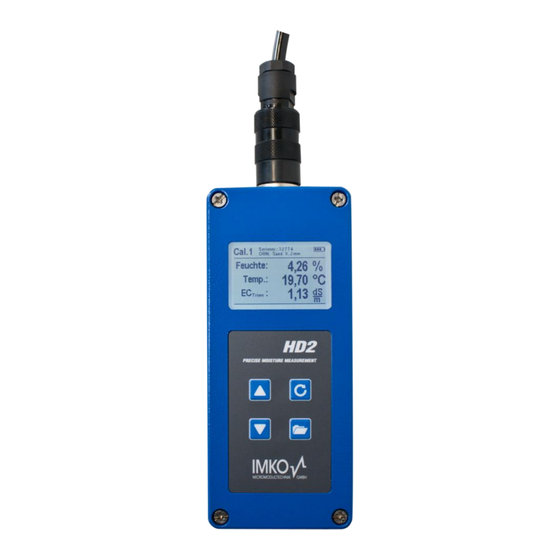

- Seite 1 Handmessgerät HD2 Handbuch & Bedienungsanleitung Mehr Informationen: www.imko.de Moisture Sensor Experts...
- Seite 2 Sollten Sie Fragen zu diesem Produkt haben, kontaktieren Sie Ihren Händler vor Ort oder wenden Sie sich direkt an IMKO. Handmessgerät HD2: Das HD2 ist ein Handgerät zur Anzeige von Messwerten der TRIME-Feuchte-Messsensorik und wurde für den mobilen Feldeinsatz konzipiert. Anschließbare Sonden: SONO-M1/M2 | PICO64/32 | TRIME-IPH...
-
Seite 3: Inhaltsverzeichnis
Handhabung der SONO-M1 Sonden ....................20 Einführung ............................... 20 Messvolumen der SONO-M1 Sonden ......................20 Empfohlene Vorgehensweise zur Erzielung best-möglicher Messgenauigkeit mit dem HD2 Set .... 21 Messungen direkt im Sand- und Kieshaufen ....................21 Messungen von Laborproben im Eimer ....................... 22 Technische Daten SONO-M1 Sonde .................... -
Seite 4: Allgemeine Hinweise
Sollte sich das Gerät beim Laden erwärmen, so ist dies normal und ungefährlich. Sollte das HD2 trotz wiederholter Ladung nur kurz oder gar nicht mehr funktionieren, so ist der ver- baute Akku defekt und muss getauscht werden. Wenden Sie sich in diesem Fall bitte an Ihren Händler oder direkt an IMKO. -
Seite 5: Bedienelemente
Bedienelemente Anschluss Sonde bzw. Ladegerät Display „Messen“ • Ein- / Ausschalten • führt eine Messung durch „Hoch“ • Auswahl eines • Anwahl Menüpunkt bzw. Menüpunkts Einstellung • Speichern und • Kurzwahl „Kalibrierauswahl“ Aktivieren einer Einstellung „Einstellungen“ „Runter“ • • Einstellungen beenden Anwahl Menüpunkt bzw. -
Seite 6: Inbetriebnahme
Hitze Schaden nehmen. Sonde anschließen Das HD2-Handmessgerät kann mit folgenden IMKO-Feuchtesonden betrieben werden: Schließen Sie die Feuchtesonde an das HD2 an, indem Sie den 7poligen Stecker in die dafür vorge- sehene Buchse am HD2 stecken und die Überwurfmutter anziehen. -
Seite 7: Bedienung
Bedienung Tastenbedeutungen: Taste Beschreibung Messen • Ein- / Ausschalten → 1s gedrückt halten • Messung durchführen → kurz drücken • Auswahl eines Menüpunkts → kurz drücken • Speichern einer Einstellung → kurz drücken Einstellungen • Einstellungen beenden • In das Menü wechseln •... -
Seite 8: Hd2-Handmessgerät Einschalten
Zum Ausschalten des HD2-Handmessgeräts halten Sie die Taste „Messen“ etwa 1 Sekunde gedrückt. HINWEIS: Es ist nicht möglich das HD2 auszuschalten, während es sich in den Einstellungen befindet. Bitte verlassen Sie hierzu zuerst die Einstellungen in dem Sie die Taste „Einstellungen“ drücken, bis die Messanzeige erscheint. Einstellungen Die Einstellungen des HD2-Handmessgeräts können vielfältig verändert und angepasst werden. -
Seite 9: Hd2-Modus
HD2-Info Gibt verschiedene Informationen über das HD2-Handmessgerät aus 4.3.1 HD2-Modus In diesem Menüpunkt kann der Betriebsmodus des HD2-Handmessgeräts umgeschaltet werden. Mit der Auswahl „Einzelwert“ wird eine Einzelmessung der drei Sondenparameter Feuchte, Temperatur und EC-Trime ausgewählt. Der Parameter Feuchte gibt je nach ausgewählter Kalibrierung die Feuchtigkeit in volumetrischen oder gravimetrischen Prozent an oder kann die Laufzeit des TDR-Impulses ausgeben. -
Seite 10: Betriebsmodus „Einzelwerte
Displayecke und zeigt ein, dass die Auswahl aktiviert und gespeichert wurde. In den folgenden Abschnitten werden die Betriebsmodi ausführlich erläutert. Das HD2-Handmessgerät kann in drei unterschiedlichen Betriebsmodi betrieben werden. Diese werden über das Menu „HD2-Modus“ ausgewählt: Einzelwert → Einzelwertanzeige - zeigt die Messgrößen Feuchte, Temperatur und EC-Trime an Mittelwert →... -
Seite 11: Betriebsmodus „Mittelwert
Einzelwerten errechnet. Je nach eingestellter Kalibrierung wird die volumetrische oder die gravimetrische Feuchtigkeit ausgegeben. Dieser Betriebsmodus eignet sich um Feuchtewerte größerer Mengen Materials (z.B. Sand, Kies, …) zu erfassen. Nach dem Einschalten des HD2-Handmessgeräts erscheint nach der Startanzeige im Betriebsmodus „Mittelwert“ folgende Anzeige: Einzelwerte der Nummer der ausgewählten... -
Seite 12: Betriebsmodus „Wasserberechnung
Betriebsmodus „Wasserberechnung“ 4.3.1.3 In diesem Modus wird wie im Betriebsmodus „Mittelwert“ nur die Feuchtigkeit gemessen. Es werden bis zu sechs Einzelwerte zu einem Mittelwert zusammengefasst. Aus diesem wird die Wassermenge pro m³ Material errechnet. Um eine korrekte Berechnung zu gewährleisten, muss die Dichte des zu vermessenden Materials eingestellt werden. -
Seite 13: 1-Punkt-Kalibrierung
Menüpunkt: „AUSWÄHLEN“: Es werden die 15 Kalibrierungen mit ihren Namen abgerufen, dieser Vorgang kann wenige Sekunden dauern. Danach erscheint die folgende Anzeige in ähnlicher Form: Durch Betätigen der Tasten „Hoch“ und „Runter“ wird durch die Liste geblättert und die gewünschten Kalibrie- rungen ausgewählt. - Seite 14 Ablauf: Zu Beginn der Kalibrierung muss der zu überschreibende Kalibrierspeicher (01 – 15) mit den Tasten „Hoch“ „Runter“ eingestellt werden. Mit der Taste „Messen“ wir die Einstellung übernommen Anschließend wird die prozentuale Feuchte mit den Tasten „Hoch“ und „Runter“ eingestellt und ebenfalls mit der Taste „Messen“...
-
Seite 15: 2-Punkt-Kalibrierung
4.3.2.2 2-Punkt-Kalibrierung: Bei der 2-Punkt Kalibrierung werden zwei Materialproben unterschiedlicher Feuchten vermessen und anschließend daraus eine Geradengleichung (f(x)=mx+b) errechnet. HINWEIS: Um eine 2-Punkt Materialkalibrierung durchzuführen benötigen Sie zwei Materialproben mit unterschiedlichen Feuchtewerten. Die Feuchtewerte sind mit einem anderen Verfahren (Darren, o.Ä.) vor der Kalibrierung zu bestimmen. Die Reihenfolge – „unterer Feuchtewert“ (trockeneres Material) und im Anschluss –... -
Seite 16: Sonde Suchen
Sonden mit den von Ihnen erstellten Kalibrierungen ausstatten. 4.3.3 Sonde suchen Falls es beim Einschalten des HD2-Handmessgeräts zu Kommunikationsproblemen mit der Sonde kam, noch keine Sonde angeschlossen war oder die Sonde während des Betriebs gewechselt werden soll, kann dieser Menüpunkt ausgewählt werden. Nach Auswahl dieses Menüpunktes versucht das HD2 erneut eine Verbindung mit einer angeschlossenen Sonde aufzubauen. -
Seite 17: Sprache
Displayecke. HINWEIS: Das HD2 schaltet sich nur automatisch aus, wenn keine Taste mehr betätigt wurde. Ein Druck auf eine Taste startet die vorgegebene Zeit bis zur erneuten Abschaltung. 4.3.6 Displaybeleuchtung Wenn nötig, kann die Hintergrundbeleuchtung des Displays individuell angepasst werden. Nach Auswahl des Menüeintrags LCD-Beleuchtung erscheint folgende Displayanzeige:... -
Seite 18: Displaykontrast
Durch Auswahl dieses Menüpunktes erhalten Sie folgende Informationen über die angeschlossene Sonde: • Sondentyp • Seriennummer • Hardware-Stand (HW) • Firmware-Stand (FW) 4.3.9 HD2-Info Durch Auswahl dieses Menüpunktes erhalten Sie folgende Informationen über Ihr HD2-Handmessgerät: • Seriennummer • Hardware-Stand (HW) • Firmware-Stand (FW) • Akkukapazität • Akkuspannung... -
Seite 19: Technische Daten Hd2
Technische Daten HD2 Höhe 36mm Breite 64mm Länge 150mm Gewicht (mit Akku) ca. 437g ca. 35μA Power Down - Hintergrundbel. aus ca. 26mA Idle - Hintergrundbel. an ca. 56mA Stromverbrauch Sonde eingeschaltet ca. 100mA Messung ca. 350 mA Messungen pro Ladung 20°C / Hintergrundbel. -
Seite 20: Handhabung Der Sono-M1 Sonden
Handhabung der SONO-M1 Sonden Einführung Die Bestimmung der Materialfeuchte mit der Time Domain Reflectometry (TDR) Technik hat weite Verbreitung gefunden. Mit der Technik können zuverlässige Messungen der Feuchte vorgenommen werden. Insbesondere das große Messfeld das sich vollkommen im Medium befindet trägt zu einer präzisen Feuchtebestimmung bei. -
Seite 21: Empfohlene Vorgehensweise Zur Erzielung Best-Möglicher Messgenauigkeit Mit Dem Hd2 Set
Empfohlene Vorgehensweise zur Erzielung best- möglicher Messgenauigkeit mit dem HD2 Set Messungen direkt im Sand- und Kieshaufen Bei Messungen in Sandhaufen ist darauf zu achten, dass die Sonde bis zum blauen Sondenkörper im Material steckt. Um einen repräsentativen Feuchtewert Ihres Materials zu erhalten, wählen sie den Betriebsmodus „Mittelwert“, und nehmen sie Messungen an unterschiedlichen Stellen vor. -
Seite 22: Messungen Von Laborproben Im Eimer
Messungen von Laborproben im Eimer Folgende Voraussetzungen müssen erfüllt sein, um die bestmögliche Messgenauigkeit mit dem Mess- system in einer Laborprobe zu erzielen: • Die Sondenstäbe müssen in voller Länge im zu vermessenden Material stecken • Der Behälter muss ein Volumen von 10 Litern oder größer haben und nichtmetallisch/ elektrisch leitfähig sein •... - Seite 23 Werden die Messungen dann entsprechend des folgenden Ablaufs durchgeführt ist die best- mögliche Qualität der Messergebnisse gewährleistet 1. Sand in den Messbehälter füllen 2. Sand durch 5-faches, senkrechtes anheben und auf den Boden fallen lassen des Behälters aus ca. 5cm Höhe verdichten (ist nach 5-maligem fallenlassen noch eine weitere Verdichtung des Materials erkennbar diese Prozedur weitere Male durchführen) 3.
- Seite 24 4. Messung mit dem HD2 Handmessgerät durchführen 5. Die Sonde aus dem Sand entfernen und den Sand durch Rütteln erneut auflockern 6. Die Punkte 2. Bis 4. zwei weitere male wiederholen, so dass 3 Messwerte ermittelt wurden 7. Den Sand in einen weiteren Eimer umfüllen, um diesen von der Unterseite zu vermessen. Nach dem Umfüllen befinden sich die unteren Schichten nun an der Oberfläche.
-
Seite 25: Technische Daten Sono-M1 Sonde
Technische Daten SONO-M1 Sonde Sondenabmessungen SONO-M1 • Zur Feuchtemessung in Sand und Kies • High-Tech Sensor mit integrierter TDR-Elektronik • Messwertbereich von 0..40 vol.% • Integrierter Temperatursensor • Einsatzfähig bis zu max. 5dS/m Gesamtleitfähigkeit (Bulk-Soil-Conductivity). • Messvolumen ≙ 1000ml • Robust (IP68), bewährt und für Langzeit-Einsatz geeignet... - Seite 26 Technische Daten: Spannungsversorgung: 7V..24V-DC Stromaufnahme: 100mA @ 12V/DC während 2..3sek. Messzykluszeit Messbereich: 0..40% vol. Wassergehalt Genauigkeit (in % vol. ±0.2% Wassergehalt): Leitfähigkeitsbereich: 0..5dS/m Wiederholgenauigkeit: ±0.3% Temperaturdrift: ±0.3% Messbereich -15°C...50°C Materialtemperatur: Messgenauigkeit ±0,5°C (bei permanentem, kompletten verbleib im Material) Materialtemperatur: 1,0L ≅ 130x100mm Durchmesser Messvolumen: Temperaturbereich Sonde: -15°C...50°C...
-
Seite 27: Sondenabmessungen Pico64 Und Pico32
Sondenabmessungen PICO64 und PICO32... -
Seite 28: Sondenabmessung Sono-M2
Sondenabmessung SONO-M2 Teleskopverlängerung... -
Seite 29: Austausch Der Sondenstäbe
Austausch der Sondenstäbe Sollten die Sondenstäbe einmal abbrechen, können Sie diese Problemlos austauschen. 1. Sondenstäbe, Dichtung und Sondenkörper 2. Drücken Sie die Dichtungsringe in die vorbereiten Bohrlöcher Drücken Sie die Dichtung bis zum Gewinde Schrauben Sie die Stäbe in den Sondenkörper... -
Seite 30: Sicherheitshinweise
Das Warndreieck mit dem Ausrufungszeichen warnt Sie vor Personen- oder Sachschaden. Bestimmungsgemäßer Gebrauch Sensoren und Messsysteme der IMKO GmbH dürfen nur zu dem beschriebenen Zweck unter Berücksichtigung der technischen Daten eingesetzt werden. Zweckentfremdeter Einsatz ist nicht zulässig. Die Funktion und Betriebssicherheit eines Sensors oder Messsystems kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen,... - Seite 31 Gefahrenhinweise Gefahr durch unsachgemäße Bedienung Der Sensor oder das Messsystem darf ausschließlich von eingewiesenem Personal bedient werden. Das Bedienpersonal muss die Gebrauchsanleitung gelesen und verstanden haben. Gefahr durch Elektrizität Das Handmessgerät darf nicht in Wasser oder andere Flüssigkeiten getaucht werden. Der Sensor ist unempfindlich gegenüber Feuchtigkeit, die in den typischerweise gemessenen Produkten enthalten ist.
- Seite 32 IMKO Micromodultechnik GmbH Am Reutgraben 2 76275 Ettlingen Germany Phone: +49-7243-5921-0 Fax: +49-7243-5921-40 info@imko.de www.imko.de...
