Bedienungsanleitung

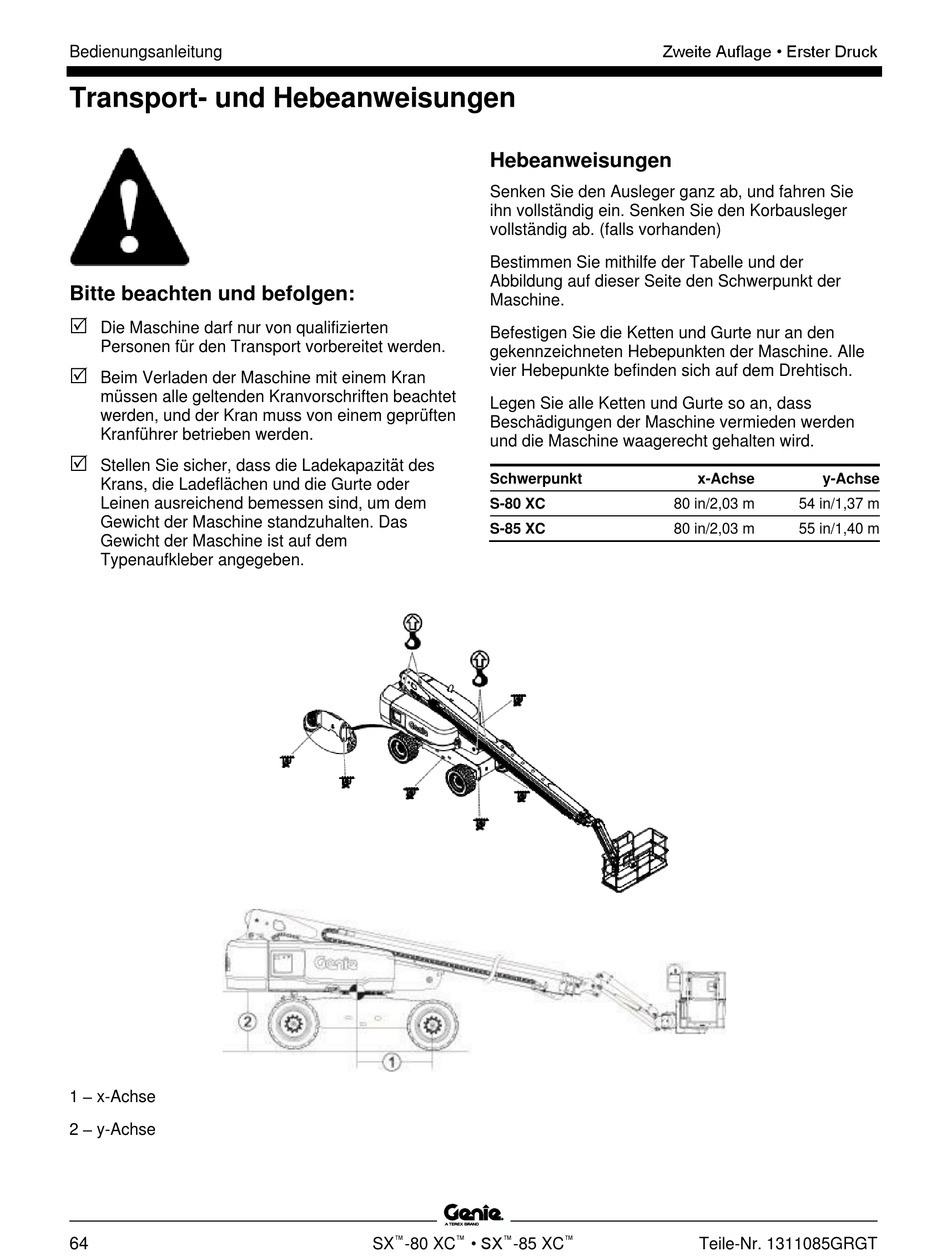

Transport- und Hebeanweisungen
Bitte beachten und befolgen:
Die Maschine darf nur von qualifizierten
Personen für den Transport vorbereitet werden.
Beim Verladen der Maschine mit einem Kran
müssen alle geltenden Kranvorschriften beachtet
werden, und der Kran muss von einem geprüften
Kranführer betrieben werden.
Stellen Sie sicher, dass die Ladekapazität des
Krans, die Ladeflächen und die Gurte oder
Leinen ausreichend bemessen sind, um dem
Gewicht der Maschine standzuhalten. Das
Gewicht der Maschine ist auf dem
Typenaufkleber angegeben.
1 – x-Achse
2 – y-Achse
64
Hebeanweisungen
Senken Sie den Ausleger ganz ab, und fahren Sie
ihn vollständig ein. Senken Sie den Korbausleger
vollständig ab. (falls vorhanden)
Bestimmen Sie mithilfe der Tabelle und der
Abbildung auf dieser Seite den Schwerpunkt der
Maschine.
Befestigen Sie die Ketten und Gurte nur an den
gekennzeichneten Hebepunkten der Maschine. Alle
vier Hebepunkte befinden sich auf dem Drehtisch.
Legen Sie alle Ketten und Gurte so an, dass
Beschädigungen der Maschine vermieden werden
und die Maschine waagerecht gehalten wird.
Schwerpunkt
S-80 XC
S-85 XC
™
™
• SX
™
SX
-80 XC
-85 XC
Zweite Auflage • Erster Druck
x-Achse
80 in/2,03 m
80 in/2,03 m
™
Teile-Nr. 1311085GRGT
y-Achse
54 in/1,37 m
55 in/1,40 m
