Pkm IF 4 Bedienungsanleitung
Induktionskochfeld
Verwandte Anleitungen für Pkm IF 4
Inhaltszusammenfassung für Pkm IF 4
- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Induktionskochfeld Induction Hob IF 4 Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Sicherheitshinweise
EG - Konformitätserklärung Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen harmonisierten Anforderungen. Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. - Seite 4 griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen.
- Seite 5 festzustellen, ob der Herzschrittmacher diesen Bestimmungen entspricht oder es zu Störungen am Herzschrittmacher während des Betriebs eines Induktions-Kochfelds kommen kann. GEFAHR! 1. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an die Stromversorgung angeschlossen werden, welche die landesüblichen gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
- Seite 6 7. Nehmen Sie keine Veränderungen an dem Gerät vor. 8. Dieses Gerät darf nicht unter Zuhilfenahme eines externen Timers oder einer vom Gerät unabhängigen Fernbedienung betrieben werden. 9. Schalten Gerät nach Benutzung immer dieser Bedienungsanleitung beschrieben ab. 10. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
- Seite 7 2. Schalten Sie das Kochfeld nicht an, bevor Sie ein Kochgeschirr darauf gestellt haben. 3. Schalten Sie die Kochzonen nach Benutzung immer mit den entsprechenden Sensoren des Bedienfelds aus. Verlassen Sie sich nicht auf die Auto-Erkennung, nachdem Sie Ihr Kochgeschirr von den Kochzonen entfernt haben. 4.
-
Seite 8: Installation
2. Installation 2.1 Entpacken und Wahl des Standorts 1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur Entsorgung des Geräts in dieser Bedienungsanleitung. 2. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu entfernen. - Seite 9 Das Gerät muss gut belüftet sein. Lufteinlass und Luftauslass dürfen nicht blockiert sein. Das Gerät muss sich in einem guten Betriebszustand befinden. Der Sicherheitsabstand zwischen der Kochoberfläche und einem sich darüber befindenden Schrank muss mindestens 760 mm betragen. A(mm) B(mm) C(mm) D 50 min.
- Seite 10 Befestigung der Halteklammern VORSICHT! 1. Das Kochfeld muss von einer qualifizierten Fachkraft installiert werden. Führen Sie die Installation niemals eigenständig aus. 2. Das Gerät darf nicht über Kühlgeräten, Geschirrspülmaschinen und Wäschetrocknern installiert werden. 3. Lassen Sie das Gerät so installieren, dass eine optimale Wärmeabstrahlung zur Aufrechterhaltung der Betriebssicherheit ermöglicht wird.
-
Seite 11: Elektrischer Anschluss
.3 Elektrischer Anschluss GEFAHR! Gerät darf durch eine qualifizierte Fachkraft (Elektrotechniker/-in), welche landesüblichen gesetzlichen Verordnungen Zusatzvorschriften örtlichen Stromversorgungsunternehmen genau kennt und sorgfältig beachtet, an die Stromversorgung angeschlossen werden. 1. Ihr Hausstromnetz muss für die Leistungsaufnahme des Geräts geeignet sein. 2. Die Stromspannung muss den auf dem Typenschild angegebenen Werten entsprechen. -
Seite 12: Bedienung

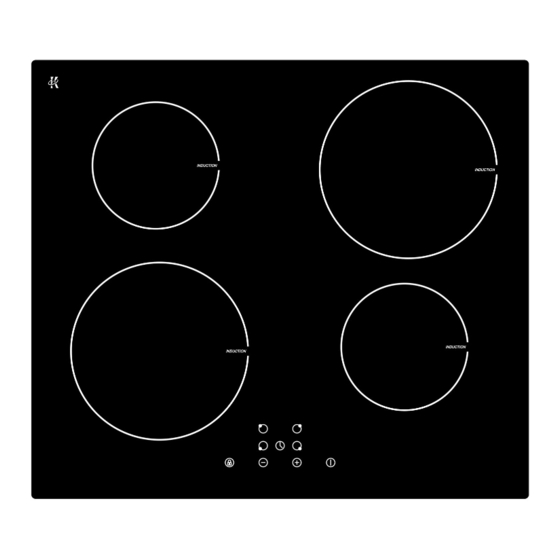

3. Bedienung 3.1 Kochzonen und Bedienfeld Max. 2000W-Zone Max. 1500W-Zone Max. 2000W-Zone Max. 1500W-Zone Glasplatte Bedienfeld Auswahl der Kochzone 2 Einstellung Leistungsstärke/Timer Tastensperre 4 An/Aus Timer Induktionskochen sicher, fortschrittlich effizient ökonomisch. Elektromagnetische Schwingungen generieren die Hitze direkt im Kochgeschirr. Die Glasplatte kann nur dann heiß werden, wenn sie durch ein heißes Kochgeschirr aufgeheizt wird. -
Seite 13: Bedienung Der Sensoren
Kochgeschirr Magnetischer Energiekreislauf Glaskeramikplatte Induktionsspule Induktionsstrom Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät erstmalig in Betreib nehmen. Beachten Sie hierbei besonders die Sicherheits- und Warnhinweise! Entfernen Sie alle Schutzfolien, die sich noch an dem Gerät befinden können. -
Seite 14: Geeignetes Kochgeschirr
3.3 Geeignetes Kochgeschirr Verwenden Sie nur Kochgeschirr, das einen für Induktionskochen geeigneten Boden aufweist. Achten Sie auf das Induktions-Symbol auf der Verpackung oder dem Boden des Kochgeschirrs. Sie können die Eignung des Kochgeschirrs mit einem Magneten überprüfen. Wenn der Magnet am Boden des Kochgeschirrs haften bleibt, so ist es für das Induktionskochen geeignet. -
Seite 15: Einen Kochvorgang Beginnen
3.4 Einen Kochvorgang beginnen 1. Berühren Sie den AN/AUS Sensor. Nachdem Sie das Gerät eingeschaltet haben, ertönt das akustische Signal einmal; alle Anzeigen zeigen -. Das Gerät befindet sich im Standby-Modus. 2. Stellen Sie ein geeignetes Kochgeschirr auf die gewünschte Kochzone. -
Seite 16: Sperren Der Sensoren
4. Hüten Sie sich vor der heißen Oberfläche der Kochzone! Ein H zeigt an, welche Kochzonen noch heiß sind. Das H erlischt, sobald die entsprechende Kochzone auf eine sichere Temperatur abgekühlt ist. Sie können das H auch als Energiesparfunktion nutzen, indem weitere Kochvorgänge auf Kochzonen beginnen, die noch... -
Seite 17: Benutzung Des Timers
haben, eine Kochzone nach deren Benutzung abzuschalten. Die voreingestellten automatischen Abschaltzeiten finden Sie in der folgenden Tabelle. Wenn Sie das Kochgeschirr vom Gerät nehmen, stoppt dieses unverzüglich die Aufheizung und schaltet sich nach 2 Minuten automatisch ab. Leistungsstärke Warmhalten 1 Automatische Abschaltung (Stunden) 3.10 Benutzung des Timers... -
Seite 18: Hinweise Für Das Kochen
2. Berühren Sie den T -Sensor; das Display blinkt IMER und zeigt 30 an. 3. Stellen Sie die Zeit mit dem + und - Sensor ein. a. Berühren Sie + oder - einmal und der Wert wird um 1 Minute erhöht/vermindert. b. - Seite 19 Die Verwendung eines Deckels verkürzt die Kochzeit und spart Energie, da die Kochhitze zurückgehalten wird. Minimieren Sie die Menge an Flüssigkeiten oder Fett, um die Kochzeit zu verringern. Beginnen Sie den Kochvorgang auf einer hohen Leistungsstärke. Reduzieren Sie dann die Leistungsstärke, wenn das zu kochende Lebensmittel erhitzt ist.
-
Seite 20: Leistungsstärken
4. Bereiten Sie Fleisch zuerst zu. Legen Sie es an die Seite und halten Sie es warm. 5. Schwenken Sie das Gemüse an. Wenn das Gemüse heiß, aber immer noch knackig ist, stellen Sie die Leistungsstärke niedriger ein. Geben Sie nun das Fleisch wieder hinzu und gegebenenfalls eine Sauce. - Seite 21 Glaskeramik-Reiniger, während die Kochzonen können somit Glaskeramik noch warm - aber nicht trotzdem heiß sein. Seien Sie äußerst heiß! - ist. vorsichtig! 3. Mit einem weichen Topfreiniger, Nylonreiniger Tuch/Küchenpapier klarem Scheuermittel können Wasser abwaschen dann Glaskeramik verkratzen. Lesen Sie trockenwischen.
-
Seite 22: Problembehandlung
Benutzen Sie keine Scheuermittel! Benutzen Sie keine organischen Reinigungsmittel! Benutzen Sie keine ätherischen Öle! 6. Problembehandlung PROBLEM MÖGLICHE URSACHE MASSNAHMEN Gerät kann nicht eingeschaltet werden. Eine Kontrollieren Sie, ob das Gerät an Unterbrechung Stromzufuhr. die Stromversorgung angeschlossen ist. Kontrollieren Ihren Haushalts-Sicherungskasten. -
Seite 23: Fehler-Kodes
Leistungsstärke verringern. Ventilationsgeräusche dringen aus dem Gerät. Der eingebaute Ventilator schützt Normaler Betriebszustand. die Elektronik vor Überhitzung Trennen laufendem kann auch nach Ventilator das Gerät nicht von der Abschalten des Geräts noch eine Stromversorgung. Zeit lang weiterlaufen. Kochgeschirr wird nicht aufgeheizt / die Anzeige auf dem Display leuchtet. ... -
Seite 24: Technische Daten
*: IGBT = Insulated-gate bipolar transistor, ein Halbleiterbauelement zur Begrenzung des Laststroms. 7. Technische Daten Gerätetyp Induktionskochfeld Bedienfeld Touch Control Material Vitro Ceramic Anzahl Kochfelder Leistung Kochfelder 2*1500W/2*2000W Maximale Leistung 7000W Eingangsspannung 220-240V~ Frequenz 50Hz Restwärmeanzeige Timer 99 Minuten Starkstromkabel 120 cm Heizstufen... -
Seite 25: Garantiebedingungen
örtlichen Behörden. 9. Garantiebedingungen Für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. - Seite 26 4. unsachgemäße Installation oder Inbetriebnahme; 5. mangelnde oder fehlerhafte Wartung; 6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden; 7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf.
-
Seite 49: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 01.04.2015 04/01/2015 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
