Étape 2
1
2
Composants requis
Pied de support supérieur
et composant du boîtier
de commande
Vis du support de l'axe Y
des deux côtés M5 * 14

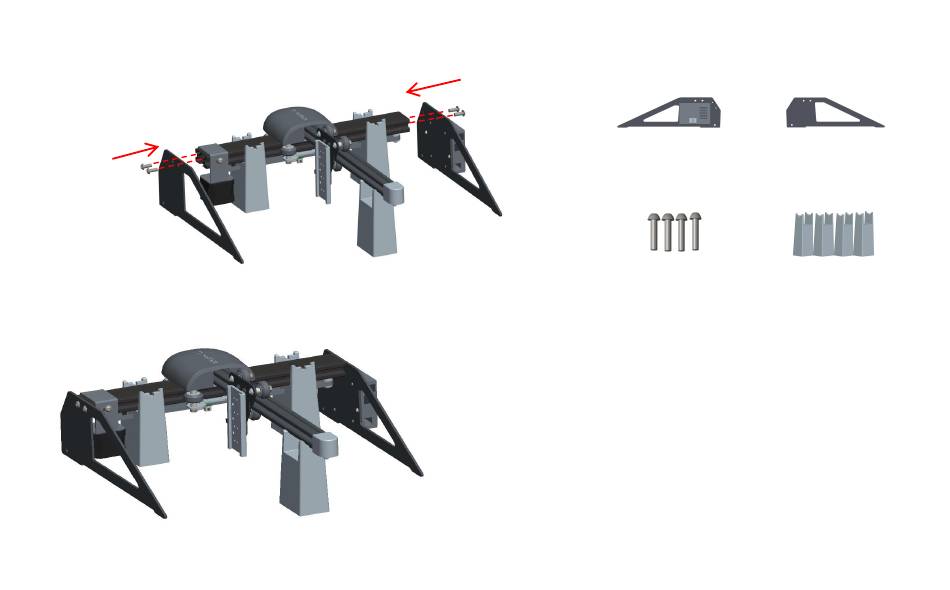

1. Comme le montre la figure 1, deux blocs d'assemblage
sont utilisés pour installer l'axe Y et un bloc d'assemblage
est utilisé pour installer l'axe X. Ils sont respectivement
serrés dans différentes rainures, puis le pied de support
supérieur et le pied de support inférieur sont assemblés
et le pied de support Les composants et les vis M5*14
sont assemblés dans les trous de vis de l'axe Y le long des
lignes pointillées des deux côtés, et serrez les vis avec un
tournevis Allen n°4
2. La figure 2 montre l'assemblage complet une fois que
le pied de support supérieur et le pied de support
inférieur de l'axe Y et les vis M5*14 sont serrés.
Composant du pied
d'appui inférieur
Patin de montage
