Schritt 1
Exzenterm
utter
2
Benötigte Komponenten
Y-Achsen-
Komponente

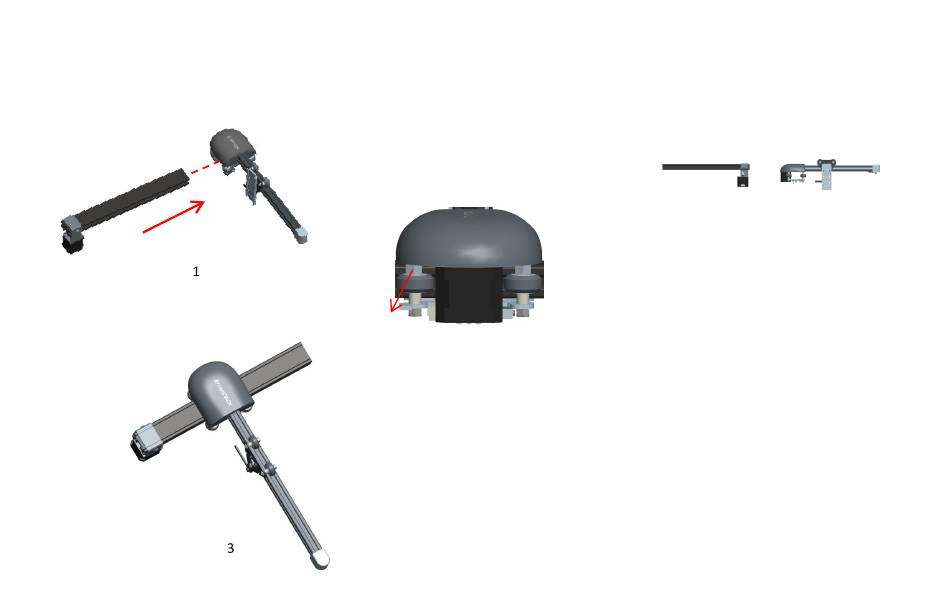

1. Schieben Sie die X-Achsen-Komponente entlang der
gestrichelten Linie in den Führungsschienenrahmen der
Y-Achsen-Komponente gemäß der in der Abbildung
gezeigten Richtung. Bevor Sie die X-Achsen-Komponente
in den Y-Achsen-Rahmen schieben, lösen Sie die
Exzentermutter richtig, um zu vermeiden, dass die Rolle
auf der X-Achsen-Komponente beim Einschieben der X-
Achsen-Komponente in den Y-Achsen-Rahmen zu fest
sitzt.
2. Nachdem Sie die X-Achsen-Komponente in die Y-
Achsen-Führungsschiene geschoben haben, ziehen Sie
die Exzentermutter an der X-Achsen-Komponente richtig
fest, um ein Lösen der Rolle an der X-Achsen-
Komponente zu verhindern.
3. Die Abbildung zeigt die X/Y-Achsenkomponente nach
dem Zusammenbau vollständig.
X-Achsen-
Komponente
