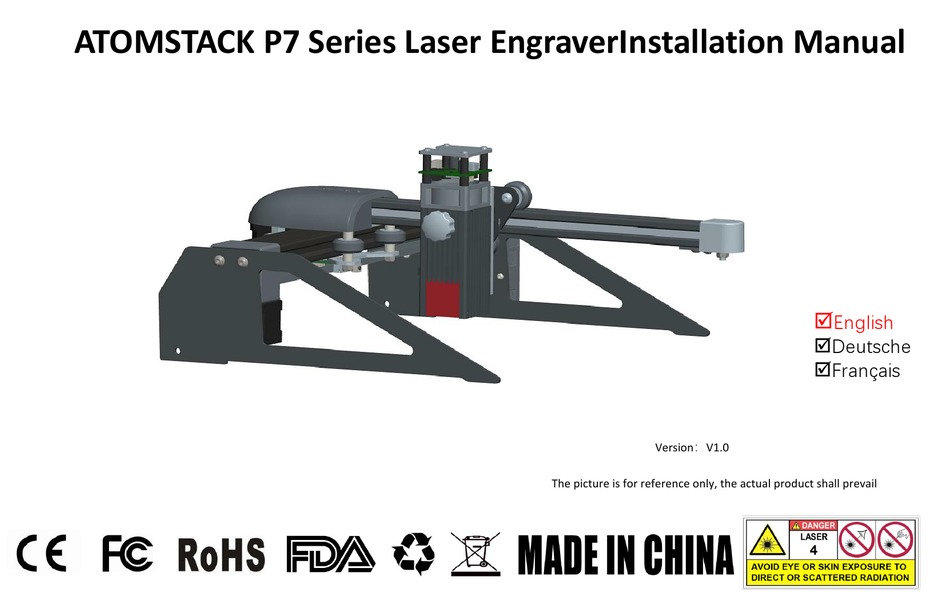

- Seite 1 ATOMSTACK P7 Series Laser EngraverInstallation Manual English Deutsche Français Version：V1.0 The picture is for reference only, the actual product shall prevail...
- Seite 3 Part 1： Security Statment Before Installation Before Using the laser engraving, please read this safety guide carefully, it mentions situations that require special attention and includes warnings of unsafe practices that can cause damage to your property or even endanger your personal safety. 1.
- Seite 4 4. The laser itself has a protective cover, the protective cover is fastened by screws. When the laser is installed on the laser engraver, the protective cover should be checked to be reliably locked, and can not be removed in the energized state. 5.
-
Seite 5: Laser Safety
Part 2：User Security Statement Laser Light can hurt the human eyes and skin. Do not expose the eye or skin to laser light directly. This Laser product has an optical lens and emits a collimated laser beam. The light from this product, either direct or reflected is very harmful as it can propagate a long distance while maintaining high optical density. -
Seite 6: Use Safety
2.3 Material safety Do not engrave materials with unknown properties. Materials Recommended:Wood, bamboo, leather, plastic, fabric, paper, opaque acrylic, glass.Materials not recommended:Metal, precious stones, transparent materials, reflective materials etc. 2.4 Use Safety Use the engraver only in horizontal position and ensure that it has been securely fixed to prevent fires caused by accidental shifting or dropping from the workbench during work.It is forbidden to point the laser to people, animals or any combustible object, whether it is in working condition or not. - Seite 7 AtomStack may establish. You understand and agree that AtomStack may not be able to provide you with the cause of the damage or accident and provide you with AtomStack's after-sale service unless you provide the original engraving or cutting files, engraving software configuration parameters used, operating system information, video of the engraving or cutting process, and operational steps prior to the occurrence of a problem or failure.

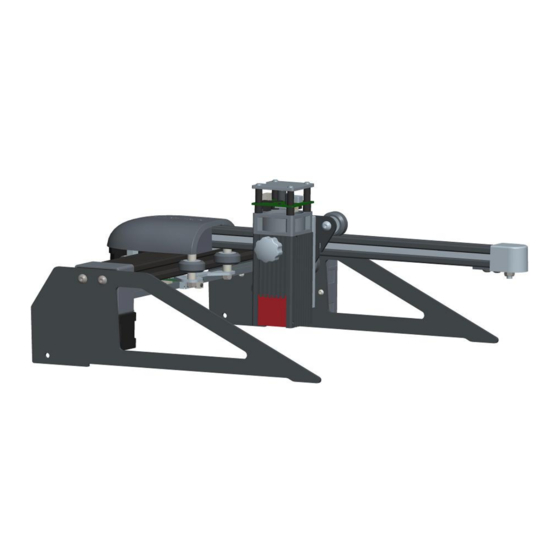

- Seite 8 Engraving machine introduction Support frame Control box Motor of Y-Axis Scroll wheel of Y-Axis Y-Axis Y轴 X-Axis Scroll wheel of X-Axis Motor of X-Axis Laser Module Eccentric nut Synchronous belt Support frame Plum handle...
- Seite 9 Part 4: Assembling instruction Step1. Assembling instruction of X-Axis and Y-Axis Step2. Assembling instruction of Y-Axis Bracket Step3. Assembling instruction of Synchronous belt Step4. Assembling instruction of Laser Module Step5. Assembling instruction of connectivity cable...
- Seite 10 Step 1 Components required Y-axis component X-axis component 1. As shown in Figure 1, push the X-axis assembly along the dotted line into the guide rail frame on eccentric nut the Y-axis assembly. Before pushing the X-axis assembly into the Y-axis frame, use an open-end wrench to loosen the eccentric nut to avoid pushing into the Y-axis machine.
- Seite 11 Step 2 Components required Upper support Lower support foot and control foot component box component Y-axis bracket screws Assembly pad on both sides M5*14 1. As shown in Figure 1, two assembly blocks are used to install the Y-axis and one assembly block is used to install the X-axis.
- Seite 12 Step 3 Components required Cylindrical pad Bearing*2 components Synchronous Screw M5*25 belt component 1. As shown in Figure 1, install the cylindrical pad, two bearings (note the direction), and M5*25 screws along the dotted line to the Y-axis frame screw holes at the same time, and tighten the screws with a No.
- Seite 13 Step 4 Components required Foot pad foam laser module components 1. According to the figure, insert the laser module into the X-axis slide rail block vertically along the dotted line, and then tighten the torx handle. The torx handle can be adjusted to move the laser modle up and down.
- Seite 14 Step 5 Cable assembling 1. According to the figure, insert the 6PIN terminal of the Y-axis connection line into the XH6 interface of the Y-axis motor in the direction of the arrow. 2. According to the figure, insert the 4PIN terminal of the laser module cable into the XH4 interface of the adapter board and insert the 7PIN terminal of the control box cable into the...
-
Seite 15: Software Installation
Software Installation ➢1.Atomstack laser engraver currently supports LaserGRBL and To update the driver of macOS, log in to the website LightBurn. http://atomstack3d.com/a5 and click to download the macOS ➢Windows OS only supports LaserGRBL. This is the download link: driver, (as shown below) http://lasergrbl.com/download/... - Seite 16 Part 5：Maintenance instructions and warning This product uses a highly integrated design and requires no maintenance. However, if the laser system installed with this product needs to be repaired or adjusted, please: 1. Unplug the power connecter on the laser, so that the laser is in a state of power failure; 2.
- Seite 17 3.Laser module cleaning After a period of utilization for the laser module, there will be some remains stay at the protective cover, heat sink, and the laser head. The remains need to be cleaned in time so that not affect the use of the laser module. The windshield and protective cover must be removed before cleaning.
- Seite 18 Part 6：Precautions for common problems of engraving machine 1.Please select the correct COM port for connecting the software and equipment, and the baud rate should be selected: 115200, to ensure that the connection between the computer port and the USB cable is not loose.If you need laser assistance for tuning, please: 2.Before engraving, please confirm whether each mechanism is loose (synchronous belt, eccentric column of roller, and laser head are loose or shaken) 3.Correctly adjust the focus and confirm that the distance from the end of the laser protective cover to the engraving is 2mm.
- Seite 19 Scanner APPLICATION: QR code reader / Barcode scanner or any APP with scanner Ø For Laser Engraver technical support and service,please email: support@atomstack3d.com Manufacturer: Shenzhen AtomStack Technologies Co., Ltd. Address: AB301,New Chabridge Industrial Park,No.3,Baolong 6th Rd.,Longgang Dist,Shenzhen,Guangdong,CHINA 518116...
- Seite 20 ATOMSTACK P7 Serie Lasergravurmaschine Installationshandbuch English Deutsche Français Das Bild dient nur als Referenz, das tatsächliche Produkt hat Vorrang...
-
Seite 21: Teil 1: Sicherheitserklärung Vor Der Installation
Teil 1: Sicherheitserklärung vor der Installation Bevor Sie die Lasergravur verwenden, lesen Sie diese Sicherheitsanleitung sorgfältig durch. Sie erwähnt Situationen, die besondere Aufmerksamkeit erfordern, und warnt vor unsicheren Praktiken, die Ihr Eigentum beschädigen oder sogar Ihre persönliche Sicherheit gefährden können. 1. - Seite 22 4. Der Laser selbst hat eine Schutzabdeckung, die Schutzabdeckung ist mit Schrauben befestigt. Wenn der Laser auf dem Lasergravierer installiert ist, sollte die Schutzabdeckung auf zuverlässige Verriegelung überprüft werden und kann im eingeschalteten Zustand nicht entfernt werden. 5. Das Gehäuse des Lasergravierers sollte eine Verriegelungsfunktion haben. Wenn das Gehäuse geöffnet oder entfernt wird, kann der Laser automatisch ausgeschaltet werden.
-
Seite 23: Lasersicherheit
Teil 2: Erklärung zur Benutzersicherheit Laserlicht kann die menschlichen Augen und die Haut schädigen. Setzen Sie das Auge oder die Haut nicht direkt Laserlicht aus. Dieses Laserprodukt hat eine optische Linse und sendet einen kollimierten Laserstrahl aus. Das direkte und reflektierte Licht dieses Produkts ist sehr schädlich, da es sich über eine lange Strecke ausbreiten kann und gleichzeitig eine hohe optische Dichte beibehält. -
Seite 24: Materialsicherheit
2.3 Materialsicherheit Gravieren Sie keine Materialien mit unbekannten Eigenschaften. Empfohlene Materialien: Holz, Bambus, Leder, Kunststoff, Stoff, Papier, opakes Acryl, Glas. Nicht empfohlene Materialien: Metall, Edelsteine, transparente Materialien, reflektierende Materialien usw. 2.4 Sicherheit verwenden Verwenden Sie den Graveur nur in horizontaler Position und stellen Sie sicher, dass er sicher befestigt ist, um Brände zu vermeiden, die durch versehentliches Verschieben oder Herunterfallen von der Werkbank während der Arbeit verursacht werden. -
Seite 25: Teil 3: Haftungsausschluss Und Warnung
Bedingungen und Inhalten dieses Dokuments sowie allen relevanten Richtlinien oder Richtlinien zu, die AtomStack möglicherweise festlegt. Sie verstehen und stimmen zu, dass AtomStack Ihnen möglicherweise nicht die Ursache des Schadens oder Unfalls mitteilen und Ihnen den Kundendienst von AtomStack anbieten kann, es sei denn, Sie stellen die Original-Gravur- oder Schnittdateien, die verwendeten Gravur- Softwarekonfigurationsparameter, Betriebssysteminformationen usw. -
Seite 26: Einführung In Die Graviermaschine
Einführung in die Graviermaschine Tragrahmen Kontrollkasten Motor der Y-Achse Y-Achse Y轴 Scrollrad der Y-Achse Scrollrad der X-Achse X-Achse Motor der X-Achse Lasermodul Exzentermutter Synchronriemen Tragrahmen Pflaumengriff... - Seite 27 Teil 4: Montageanleitung Schritt 1. Montageanleitung der X-Achse und Y-Achse Schritt 2. Montageanleitung der Y-Achsen-Halterung Schritt 3. Montageanleitung des Synchronriemens Schritt 4. Montageanleitung des Lasermoduls Schritt 5. Montageanleitung des Verbindungskabels...
-
Seite 28: Benötigte Komponenten
Schritt 1 Benötigte Komponenten X-Achsen- Y-Achsen- Komponente Komponente 1. Schieben Sie die X-Achsen-Komponente entlang der gestrichelten Linie in den Führungsschienenrahmen der Y-Achsen-Komponente gemäß der in der Abbildung gezeigten Richtung. Bevor Sie die X-Achsen-Komponente Exzenterm in den Y-Achsen-Rahmen schieben, lösen Sie die utter Exzentermutter richtig, um zu vermeiden, dass die Rolle auf der X-Achsen-Komponente beim Einschieben der X-... - Seite 29 Schritt 2 Benötigte Komponenten Untere Oberer Stützfuß und Stützfußkomponente Schaltkastenkomponente Y-Achsen-Halterungsschrauben Montageunterlage auf beiden Seiten M5 * 14 1. Wie in Abbildung 1 dargestellt, werden zwei Montageblöcke für die Montage der Y-Achse und ein Montageblock für die Montage der X-Achse verwendet, die jeweils in verschiedene Nuten geklemmt werden, und dann der obere Stützfuß...
- Seite 30 Schritt 3 Benötigte Komponenten Zylindrische Lager*2 Bremsbelagk omponenten Synchronriemen Schraube M5*25 komponente 1. Wie in Abbildung 1 gezeigt, installieren Sie das zylindrische Pad, zwei Lager (beachten Sie die Richtung) und M5*25-Schrauben gleichzeitig entlang der gepunkteten Linie an den Schraubenlöchern des Y-Achsen-Rahmens und ziehen Sie die Schrauben mit einem Nr.
- Seite 31 Schritt 4 Benötigte Komponenten Schaumstoffkomponen Lasermodul ten des Fußpolsters 1. Führen Sie das Lasermodul gemäß der Abbildung vertikal entlang der gestrichelten Linie in den X- Achsen-Gleitschienenblock ein und ziehen Sie dann den Torx-Griff fest. Der Torx-Griff kann eingestellt werden, um das Lasermodul nach oben und unten zu bewegen.
- Seite 32 Schritt 5 Kabelkonfektionierung 1. Stecken Sie gemäß der Abbildung die 6PIN-Klemme der Y-Achsen- Verbindungsleitung in die XH6- Schnittstelle des Y-Achsen-Motors in Pfeilrichtung. 2. Stecken Sie die 4PIN-Klemme des Lasermodulkabels gemäß Abbildung in die XH4-Schnittstelle der Adapterplatine und die 7PIN-Klemme des Steuerboxkabels in Pfeilrichtung in die XH7-Schnittstelle der Adapterplatine.
- Seite 33 Software Installation ➢1.Atomstack currently supports LaserGRBL and LightBurn software. Um den Treiber für macOS zu aktualisieren, melden Sie sich auf ➢Windows verwendet die LaserGRBL-Software Hier ist der der Website http://atomstack3d.com/a5 an und klicken Sie, um Download-Link: http://lasergrbl.com/download/ den macOS-Treiber herunterzuladen (siehe Abbildung unten).
-
Seite 34: Teil 5: Wartungsanweisungen Und Warnung
Teil 5: Wartungsanweisungen und Warnung Dieses Produkt verfügt über ein hochintegriertes Design und ist wartungsfrei. Wenn das mit diesem Produkt installierte Lasersystem jedoch repariert oder eingestellt werden muss, gehen Sie bitte wie folgt vor: 1.Ziehen Sie das Netzkabel vom Laser ab, damit sich der Laser in einem Stromausfall befindet. 2.Wenn Sie Laserunterstützung zum Einstellen benötigen, bitte: 1.Alle anwesenden Mitarbeiter tragen eine Schutzbrille, OD5 + Schutzglas wird benötigt;... - Seite 35 3. Reinigung des Lasermoduls Nach einer gewissen Nutzungszeit des Lasermoduls verbleiben Reste an der Schutzabdeckung, am Kühlkörper und am Laserkopf. Die Reste müssen rechtzeitig gereinigt werden, damit die Nutzung des Lasermoduls nicht beeinträchtigt wird. Vor der Reinigung müssen Windschutz und Schutzhülle entfernt werden. 1.Bitte reinigen Sie die Schutzabdeckung und den Kühlkörper mit dem Alkohol und dem Vlies, wie in Tabelle 1 gezeigt.
-
Seite 36: Teil 6：Vorsichtsmaßnahmen Bei Häufigen Problemen Der Gravurmaschine
Teil 6：Vorsichtsmaßnahmen bei häufigen Problemen der Gravurmaschine 1. Die Verbindung zwischen der Software und dem Gerät muss den richtigen COM-Anschluss auswählen, die Baudrate auswählen: 115200, um zu überprüfen, ob die Computerschnittstelle und die USB-Verbindung lose sind. 2. Überprüfen Sie vor dem Gravieren, ob jeder Mechanismus locker ist (ob der Zahnriemen, die exzentrische Säule des Rollen- und des Laserkopfteils locker oder geschüttelt sind). - Seite 37 QR-Code-Leser /Barcodelesegerät oder eine beliebige APP mit Scanner Ø Für technischen Support und Service von Laser Engraver senden Sie bitte eine E-Mail an: support@atomstack3d.com Hersteller: Shenzhen AtomStack Technologies Co., Ltd. AdressE: AB301,New Chabridge Industrial Park,No.3,Baolong 6th Rd.,Longgang Dist,Shenzhen,Guangdong,CHINA 518116...
- Seite 38 ATOMSTACK P7 Machine de gravure laser série Manuel d'installation English Deutsche Français l'image est pour référence seulement, le produit réel prévaudra...
- Seite 39 Partie 1: Déclaration de sécurité avant l'installation Avant d'utiliser la gravure laser, veuillez lire attentivement ce guide de sécurité, il mentionne les situations qui nécessitent une attention particulière et inclut des avertissements de pratiques dangereuses qui peuvent endommager votre propriété ou même mettre en danger votre sécurité...
- Seite 40 4. Le laser lui-même a un couvercle de protection, le couvercle de protection est fixé par des vis. Lorsque le laser est installé sur le graveur laser, le couvercle de protection doit être vérifié pour être verrouillé de manière fiable et ne peut pas être retiré à l'état sous tension. 5.
-
Seite 41: Sécurité Laser
Partie 2 ： Déclarion de sécurité de l'utilisateur La lumière laser peut endommager les yeux et la peau humains. N'exposez pas les yeux ou la peau directement à la lumière laser. Ce produit laser a une lentille optique et émet un faisceau laser collimaté. La lumière de ce produit, à la fois directe et réfléchie, est très nocive car elle peut se propager sur une longue distance tout en conservant une densité... -
Seite 42: Sécurité D'utilisation
2.3 Sécurité des matériaux Ne pas graver des matériaux aux propriétés inconnues.Matériaux recommandés: bois, bambou, cuir, plastique, tissu, papier, acrylique opaque, verre.Matériaux déconseillés: métal, pierres précieuses, matériaux transparents, matériaux réfléchissants etc. 2.4 Sécurité d'utilisation Utilisez le graveur uniquement en position horizontale et assurez-vous qu'il a été solidement fixé pour éviter les incendies causés par un déplacement accidentel ou une chute de l'établi pendant le travail.Il est interdit de pointer le laser vers des personnes, des animaux ou tout objet combustible, qu'il se trouve dans condition de travail ou non. - Seite 43 établir. Vous comprenez et acceptez qu'AtomStack peut ne pas être en mesure de vous fournir la cause du dommage ou de l'accident et de vous fournir le service après-vente d'AtomStack à moins que vous ne fournissiez les fichiers de gravure ou de découpe d'origine, les paramètres de configuration du logiciel de gravure utilisés, les informations du système d'exploitation, vidéo du processus de gravure ou de découpe et...
- Seite 44 Présentation de la machine à graver Boîtier de Cadre de commande support Moteur de l'axe Y Molette de Molette de Y轴 Axe X Axe Y défilement de l'axe Y défilement de l'axe X Moteur de l'axe X Module laser Écrou excentrique Courroie synchrone Cadre de support...
- Seite 45 Partie 4 : Instructions d'assemblage Étape 1. Instructions d'assemblage de l'axe X et de l'axe Y Étape 2. Instructions d'assemblage du support de l'axe Y Étape 3. Instructions d'assemblage de la courroie synchrone Étape 4. Instructions d'assemblage du module laser Étape 5.
- Seite 46 Étape 1 Composants requis Composant Composant de l'axe Y de l'axe X 1. Poussez le composant de l'axe X le long de la ligne pointillée dans le cadre du rail de guidage du écrou composant de l'axe Y selon la direction indiquée sur la excentrique figure.
- Seite 47 Étape 2 Composants requis Pied de support supérieur Composant du pied et composant du boîtier d'appui inférieur de commande Vis du support de l'axe Y Patin de montage des deux côtés M5 * 14 1. Comme le montre la figure 1, deux blocs d'assemblage sont utilisés pour installer l'axe Y et un bloc d'assemblage est utilisé...
- Seite 48 Étape 3 Composants requis Composants de Roulement * 2 patin cylindrique Composant de Vis M5*25 courroie synchrone 1. Comme le montre la figure 1, installez le patin cylindrique, deux roulements (notez la direction) et des vis M5 * 25 dans les trous de vis du cadre de l'axe Y le long de la ligne pointillée en même temps, et serrez les vis avec un n°...
- Seite 49 Étape 4 Composants requis Composants de module laser mousse de coussin de pied 1. Selon la figure, insérez le module laser dans le bloc de glissière de l'axe X verticalement le long de la ligne pointillée, puis serrez la poignée torx. La poignée torx peut être ajustée pour déplacer le modèle laser de haut en bas.
- Seite 50 Étape 5 assemblage de câbles 1. Selon la figure, insérez la borne 6PIN de la ligne de connexion de l'axe Y dans l'interface XH6 du moteur de l'axe Y dans le sens de la flèche. 2. Selon la figure, insérez la borne 4PIN du câble du module laser dans l'interface XH4 de la carte adaptateur et insérez la borne 7PIN du câble du...
-
Seite 51: Installation Du Logiciel
Installation du logiciel ➢1.Atostack prend actuellement en charge les logiciels LaserGRBL et Pour mettre à jour le pilote macOS, connectez-vous au site Web LightBurn. http://atomstack3d.com/a5 et cliquez pour télécharger le pilote ➢Windows utilise le logiciel LaserGRBL Voici le lien de macOS comme indiqué... - Seite 52 Partie 5:Instructions d'entretien et avertissement Ce produit utilise une conception hautement intégrée et ne nécessite aucun entretien. Cependant, si le système laser installé avec ce produit doit être réparé ou réglé, veuillez: 1.Débranchez le cordon d'alimentation du laser, de sorte que le laser soit en état de panne de courant; 2.Si vous avez besoin d'une assistance laser pour le réglage, veuillez: 1.Tout le personnel présent porte des lunettes de protection, un verre de protection OD5 + est nécessaire;...
- Seite 53 3.Nettoyage du module laser Après une période d'utilisation du module laser, il restera des restes au niveau du capot de protection, du dissipateur thermique et de la tête laser. Les restes doivent être nettoyés à temps pour ne pas affecter l'utilisation du module laser. Le pare-brise et la housse de protection doivent être retirés avant le nettoyage.
- Seite 54 Partie 6：Précautions pour les problèmes courants avec la machine de gravure 1. La connexion entre le logiciel et l'appareil doit sélectionner le bon port COM, sélectionner le débit en bauds: 115200 pour vérifier si l'interface de l'ordinateur et la connexion USB sont lâches. 2.
- Seite 56 Ø Pour le support technique et le service de machine de gravure laser, veuillez envoyer un courriel à: support@atomstack3d.com Fabricant: Shenzhen Technologies Co., Ltd. AtomStack Adresse: AB301, nouveau parc industriel de Chabridge, n ° 3, Baolong 6th Rd., Longgang Dist, Shenzhen, Guangdong, CHINE 518116...
