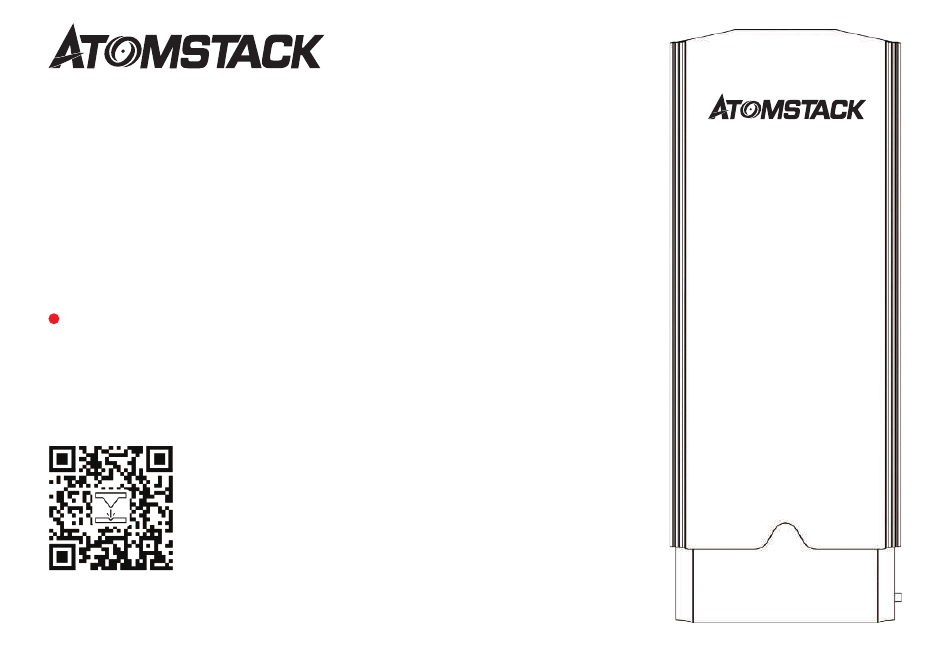

- Seite 1 ATOMSTACK R30 Laser Module Installation Manual English Deutsche Français Note: The picture is for reference only, the actual product shall prevail. For more information, please scan the QR code. F03-0093-0AA1 Version：1.0...
- Seite 2 Catalogue Cautions Disclaimer Packing List Installation Guide After-sales and Warranty Policy...
- Seite 3 Cautions This product is an integral part of the laser engraving machine system, and must be installed on the laser engraving machine for use. And the product belongs to the class 4 laser products, the laser system itself must meet the requirements of the latest version of IEC 60825-1, otherwise the product will not be used. Do not look directly at the laser beam to avoid skin exposure to type 4 beams, especially in close proximity.
- Seite 4 ATOMSTACK may have in place. You understand and agree that ATOMSTACK may not be able to provide you with the cause of the damage or accident and provide you with ATOMSTACK's after-sales service unless you provide the original engraving file, the configuration parameters of the engraving software used, operating system information, video of the engraving process, and the operational steps before the problem or failure occurs.
-
Seite 5: Packing List
Power adaptor Power cable (M4*6)4PCS (M5*6)6PCS (M5*8)4PCS (M3*6)4PCS (M3*8)3PCS (M4*6)4PCS ATOMSTACK R30 Laser Module Installation Manual English Deutsche Français Note: The picture is for reference only, the actual product shall prevail. For more information, please scan the QR code. (Handle) 2PCS... - Seite 6 Installation Guide Step 1: Install the connect board on the X-axis of the machine as the following instructions Red screw hole / (M4*6)4PCS X20 PRO / S20 PRO / A20 PRO / A20 Blue screw hole / (M5*6)4PCS A5 10W / A5 20W / A5 30W / A5 PRO Green screw hole / (M5*8)4PCS A5 M30 / A5 M40 / A5 PRO + / X7...
- Seite 7 Red screw hole / (M4*6)4PCS X20 PRO / S20 PRO / A20 PRO / A20...
- Seite 8 Blue screw hole / (M5*6)4PCS A5 10W / A5 20W / A5 30W / A5 PRO...
- Seite 9 Green screw hole / (M5*8)4PCS A5 M30 / A5 M40 / A5 PRO + / X7 X7 PRO / A10 / A10 PRO / S10 PRO...
- Seite 10 Installation Guide Step 2: Assemble the slider on the connect board (M4 * 6 Round) 4PCS...
- Seite 11 Installation Guide Step 3: Install the handle 2PCS...
- Seite 12 Installation Guide Step 4: Connect to the circuit board 01：Connect the R30 laser module to the circuit board with the connect cable in the package 02：Connect the power adapter to the circuit board and turn on the power 03/04：Pull out the cable connecting the laser module on the original machine and connect it...
- Seite 13 Installation Guide Blue Light Green Light Red light Step 5: Indicator light status The red indicator light is on: laser over-temperature protection prompt The green indicator light is on: it lights up when the laser is powered on The blue indicator light is on: it lights up when the laser is engraving...
- Seite 14 Installation Guide Step 6: Adjust the focal length Ensure that the tested object is placed flat before focusing (including the test platform and the material itself) Put down the focus pole so that the focus pole just contact to the carved object to determine the focal length Tighten the handle to lock the laser Take back the fixed focus pole...
- Seite 15 Lightburn Egnraving Parameter Engraving Material Speed Needs to Quality Max-Power Image Mode （mm / min） be blackened Copper 0.01 100% Threshold Iron 0.01 2000 100% Threshold Natural color 0.01 100% Filled alumina Coated alumina 0.01 5000 100% Threshold Brushed 0.01 1000 100% Threshold...
- Seite 16 Engraving Material Speed Needs to Quality Max-Power Image Mode （mm / min） be blackened Plastic 0.01 3000 Threshold Leather 0.01 4000 100% Threshold Acrylic 0.01 6000 100% Threshold Rubber 0.01 1000 100% Threshold 0.02 2000 100% Threshold painting paper Rock 0.01 1000 100%...
- Seite 17 LaserGRBL Egnraving Parameter Engraving Material Speed Needs to Quality Max-Power Image Mode （mm / min） be blackened Copper 1000 Threshold Iron 2000 1000 Threshold Natural color 1000 Filled alumina Coated alumina 5000 1000 Threshold Brushed 1000 1000 Threshold Stainless Steel Mirror 1000 1000...
- Seite 18 Engraving Material Speed Needs to Quality Max-Power Image Mode （mm / min） be blackened Plastic 3000 Threshold Leather 4000 1000 Threshold Acrylic 6000 1000 Threshold Rubber 1000 1000 Threshold 2000 1000 Threshold painting paper Rock 1000 1000 Threshold Remark： 1.The parameter table is only for the most widely used materials. Customers may need to try other uncommon materials by themselves, or they can contact us to apply for testing.
- Seite 19 ATOMSTACK R30 laser modules can enjoy an extended warranty at an extra charge. Please keep checking with ATOMSTACK customer service staff. ATOMSTACK R30 Laser module warranty is limited to defects, faults or failure of the product, based on the manufacturer's defects. No compensation shall be awarded for any improper use, lack of maintenance, incorrect or inadequate power supply, and similar failure unrelated to the manufacturer's defect.
- Seite 20 For detailed warranty policy,please visit our official website at: www.atomstack.com For technical support and service,please email: support@atomstack.com Manufacturer: Shenzhen AtomStack Technologies Co., Ltd. Address: 17th Floor, Building 3A, Phase II, Intelligent Park, No. 76, Baohe Avenue, Baolong Street, Longgang Dist., Shenzhen, 518172, China Scanner APPLICATION: QR code reader/ Barcode scanner or any APP with scanner.
- Seite 21 ATOMSTACK R30 Installationshandbuch für das Lasermodul English Deutsche Français Hinweis: Das Bild dient nur als Referenz, das tatsächliche Produkt hat Vorrang. Für weitere Informationen scannen Sie bitte den QR-Code.
- Seite 22 Katalog Vorsicht Haftungsausschluss Packliste Installationsanleitung Kundendienst- und Garantiebestimmungen...
- Seite 23 Vorsicht Dieses Produkt ist ein integraler Bestandteil des Lasergravurmaschinensystems und muss auf dem Laser installiert werden Graviermaschine zum Einsatz. Und das Produkt gehört zu den Laserprodukten der Klasse 4, das Lasersystem selbst muss erfüllen die Anforderungen der neuesten Version der IEC 60825-1, andernfalls wird das Produkt nicht verwendet.
-
Seite 24: Haftungsausschluss
Sie verstehen und stimmen zu, dass ATOMSTACK Ihnen möglicherweise nicht die Ursache des Schadens mitteilen kann oder Unfall und bieten Ihnen den After-Sales-Service von Atomstack, es sei denn, Sie stellen die Original- Gravurdatei zur Verfügung Konfigurationsparameter der verwendeten Graviersoftware, Informationen zum Betriebssystem, Video der Gravur Prozess und die Betriebsschritte, bevor das Problem oder der Fehler auftritt. - Seite 25 Netzteil Stromkabel (M4*6)4PCS (M5*6)6PCS (M5*8)4PCS (M3*6)4PCS (M3*8)3PCS (M4*6)4PCS ATOMSTACK R30 Laser Module Installation Manual English Deutsche Français Note: The picture is for reference only, the actual product shall prevail. For more information, please scan the QR code. (Handle) 2PCS Kabel...
- Seite 26 Installationsanleitung Schritt 1: Installieren Sie das Connect Board auf der X-Achse der Maschine die folgenden Anweisungen Rotes Schraubloch / (M4*6)4PCS X20 PRO / S20 PRO / A20 PRO / A20 Blaues Schraubloch / (M5*6)4PCS A5 10W / A5 20W / A5 30W / A5 PRO Grünes Schraubloch / (M5*8)4PCS A5 M30 / A5 M40 / A5 PRO + / X7...
- Seite 27 Rotes Schraubloch / (M4*6)4PCS X20 PRO / S20 PRO / A20 PRO / A20...
- Seite 28 Blaues Schraubloch / (M5*6)4PCS A5 10W / A5 20W / A5 30W / A5 PRO...
- Seite 29 Grünes Schraubloch / (M5*8)4PCS A5 M30 / A5 M40 / A5 PRO + / X7 X7 PRO / A10 / A10 PRO / S10 PRO...
- Seite 30 Installationsanleitung Schritt 2: Montieren Sie den Schieber auf der Verbindungsplatine (M4 * 6 Round) 4PCS...
- Seite 31 Installationsanleitung Schritt 3: Installieren Sie den Griff 2PCS...
-
Seite 32: Schritt 4: Mit Der Platine Verbinden
Installationsanleitung Schritt 4: Mit der Platine verbinden 01：Verbinden Sie das R30-Lasermodul mit dem Verbindungskabel im Gehäuse mit der Leiterplatte. 02：Verbinden Sie das R30-Lasermodul mit dem Verbindungskabel im Gehäuse mit der Leiterplatte. 03/04：Ziehen Sie das Kabel heraus, das das Lasermodul an der Originalmaschine verbindet, und schließen... -
Seite 33: Schritt 5: Status Der Kontrollleuchte
Installationsanleitung Blaues Licht Schritt 5: Status der Kontrollleuchte Grünes Licht Rotes Licht Die rote Kontrollleuchte leuchtet: Aufforderung zum Laser-Übertemperaturschutz Die grüne Kontrollleuchte leuchtet: sie leuchtet auf, wenn der Laser eingeschaltet ist Die blaue Kontrollleuchte leuchtet: es leuchtet auf, wenn der Laser graviert... - Seite 34 Installation Führen Schritt 6: Stellen Sie die Brennweite ein Stellen Sie sicher, dass das getestete Objekt platziert istflach vor dem Fokussieren (einschließlich der Test Plattform und das Material selbst) Legen Sie den Fokussierstab so ab, dass die Fokuspol nur Kontakt zum geschnitzten Objekt zur Bestimmung der Brennweite Ziehen Sie den Griff fest, um den Laser zu verriegeln...
- Seite 35 Lightburn Egnraving-Parameter Gravur Material Geschwindigkeit Muss Qualität Höchstleistung Bildmodus （mm / min） geschwärzt werden Kupfer 0.01 100% Schwellenwert NEIN Eisen 0.01 2000 100% Schwellenwert NEIN Natürliche Farbe 0.01 100% Gefüllt NEIN Aluminiumoxid Beschichtetes 0.01 5000 100% Schwellenwert NEIN Aluminiumoxid Gebürstet 0.01 1000 100%...
- Seite 36 Gravur Material Geschwindigkeit Muss Qualität Höchstleistung Bildmodus （mm / min） geschwärzt werden Kunststoff 0.01 3000 Schwellenwert Leder 0.01 4000 100% Schwellenwert Acryl 0.01 6000 100% Schwellenwert Kautschuk 0.01 1000 100% Schwellenwert Öl 0.02 2000 100% Schwellenwert Malpapier Fels 0.01 1000 100% Gefüllt Bemerkung：...
- Seite 37 LaserGRBL Egnraving-Parameter Gravur Material Geschwindigkeit Muss Qualität Höchstleistung Bildmodus （mm / min） geschwärzt werden Kupfer 1000 Schwellenwert NEIN Eisen 2000 1000 Schwellenwert NEIN Natürliche Farbe 1000 Gefüllt NEIN Aluminiumoxid Beschichtetes 5000 1000 Schwellenwert NEIN Aluminiumoxid Gebürstet 1000 1000 Schwellenwert NEIN Edelstahl Spiegel 1000...
- Seite 38 Gravur Material Geschwindigkeit Muss Qualität Höchstleistung Bildmodus （mm / min） geschwärzt werden Kunststoff 3000 Schwellenwert Leder 4000 1000 Schwellenwert Acryl 6000 1000 Schwellenwert Kautschuk 1000 1000 Schwellenwert Öl 2000 1000 Schwellenwert Malpapier Fels 1000 1000 Schwellenwert Bemerkung： 1.Die Parametertabelle gilt nur für die am weitesten verbreiteten Materialien. Kunden müssen möglicherweise andere ungewöhnliche Materialien selbst ausprobieren oder sich an uns wenden, um sich für Tests zu bewerben.
-
Seite 39: Kundendienst- Und Garantiebestimmungen
ATOMSTACK R30 Lasermodule können gegen Aufpreis eine erweiterte Garantie genießen. Bitte prüfen Sie weiter mit ATOMSTACK-Kundendienstmitarbeiter. Die Garantie für das ATOMSTACK R30 Lasermodul ist auf Defekte, Fehler oder Versagen des Produkts beschränkt, basierend auf der Herstellerfehler. Für unsachgemäßen Gebrauch, mangelnde Wartung, Fehler wird kein Ersatz gewährt oder unzureichende Stromversorgung und ähnliche Fehler, die nichts mit dem Herstellerfehler zu tun... - Seite 40 Für technischen Support und Service wenden Sie sich bitte per E-Mail an: support@atomstack.com Herstellerin: Shenzhen AtomStack Technologies Co., Ltd. Adresse: 17. Stock, Gebäude 3A, Phase II, Intelligenter Park, Nr. 76, Baohe Avenue, Baolong Street, Longgang Dist., Shenzhen, 518172, China Scanner ANWENDUNG: QR-Code-Leser / Barcode-Scanner oder jede APP mit Scanner.
- Seite 41 ATOMSTACK R30 Manuel d'installation du module laser English Deutsche Français Remarque : l'image est à titre indicatif uniquement, le produit réel prévaudra. Pour plus d'informations, veuillez scanner le code QR.
- Seite 42 Catalogue Précautions Clause de non-responsabilité Liste de colisage Guide d'installation Politique d'après- vente et de garantie...
- Seite 43 Précautions Ce produit fait partie intégrante du système de machine de gravure laser et doit être installé sur le laser machine de gravure à utiliser. Et le produit appartient aux produits laser de classe 4, le système laser lui-même doit répondre aux exigences de la dernière version de la CEI 60825-1, sinon le produit ne sera pas utilisé.
-
Seite 44: Clause De Non-Responsabilité
ATOMSTACK n'est pas responsable de toutes les pertes causées par leur non-utilisation des produits conformément avec ce manuel. ATOMSTACK a le droit ultime d'interpréter le document conformément à la loi. ATOMSTACK se réserve le droit de mettre à jour, de modifier ou de résilier les conditions sans préavis. -
Seite 45: Liste De Colisage
(M4*6)4PCS (M5*6)6PCS (M5*8)4PCS (M3*6)4PCS (M3*8)3PCS (M4*6)4PCS ATOMSTACK R30 Laser Module Installation Manual English Deutsche Français Note: The picture is for reference only, the actual product shall prevail. For more information, please scan the QR code. (Handle) 2PCS Connecter le câble Clé... - Seite 46 Guide d'installation Étape 1 : Installez la carte de connexion sur l'axe X de la machine comme les consignes suivantes Trou de vis rouge / (M4*6)4PCS X20 PRO / S20 PRO / A20 PRO / A20 Trou de vis bleu / (M5*6)4PCS A5 10W / A5 20W / A5 30W / A5 PRO Trou de vis vert /...
- Seite 47 Trou de vis rouge / (M4*6)4PCS X20 PRO / S20 PRO / A20 PRO / A20...
- Seite 48 Trou de vis bleu / (M5*6)4PCS A5 10W / A5 20W / A5 30W / A5 PRO...
- Seite 49 Trou de vis vert / (M5*8)4PCS A5 M30 / A5 M40 / A5 PRO + / X7 X7 PRO / A10 / A10 PRO / S10 PRO...
- Seite 50 Guide d'installation Étape 2 : Assemblez le curseur sur la carte de connexion (M4 * 6 Round) 4PCS...
- Seite 51 Guide d'installation Étape 3 : Installez la poignée 2PCS...
- Seite 52 Guide d'installation Étape 4 : Connectez-vous au circuit imprimé 01：Connectez le module laser R30 à la carte de circuit imprimé avec le câble de connexion dans l’emballage. 02：Connectez l’adaptateur secteur à la carte de circuit imprimé et mettez l’alimentation sous tension.
- Seite 53 Guide d'installation Lumière bleue Lumière verte Étape 5 : État du voyant lumière rouge Le voyant rouge est allumé : invite de protection contre la surchauffe laser Le voyant vert est allumé : il s'allume lorsque le laser est sous tension Le voyant bleu est allumé...
- Seite 54 Guide d'installation Étape 6 : Ajustez la distance focale Assurez-vous que l'objet testé est placé plat avant la mise au point (y compris le test plate-forme et le matériel lui-même) Abaissez la perche de mise au point de sorte que le pôle de mise au point juste en contact avec le sculpté...
- Seite 55 Lightburn Egnraving Paramètre Sculpture Tissu Vitesse Puissance Qualité Mode image Besoin de noircir (mm / min) maximale Cuivre 0.01 100% Seuil - Non 0.01 2000 100% Seuil - Non Couleur naturelle 0.01 100% Remplir - Non Alumine Alumine revêtue 0.01 5000 100% Seuil...
- Seite 56 Sculpture Tissu Vitesse Puissance Qualité Mode image Besoin de noircir (mm / min) maximale Plastique 0.01 3000 Seuil - Non Cuir 0.01 4000 100% Seuil - Non Acide acrylique 0.01 6000 100% Seuil - Non Caoutchouc 0.01 1000 100% Seuil - Non Huile 0.02...
- Seite 57 Paramètre de gravure LaserGRBL Sculpture Tissu Vitesse Puissance Qualité Mode image Besoin de noircir (mm / min) maximale Cuivre 1000 Seuil - Non 2000 1000 Seuil - Non Couleur naturelle 1000 Remplir - Non Alumine Alumine revêtue 5000 1000 Seuil - Non Lash 1000...
- Seite 58 Sculpture Tissu Vitesse Puissance Qualité Mode image Besoin de noircir (mm / min) maximale Plastique 3000 Seuil - Non Cuir 4000 1000 Seuil - Non Acide acrylique 6000 1000 Seuil - Non Caoutchouc 1000 1000 Seuil - Non Huile 2000 1000 Seuil - Non...
- Seite 59 Veuillez continuer à vérifier avec Personnel du service client d' A TOMSTACK. La garantie du module laser ATOMSTACK R30 est limitée aux défauts, défauts ou pannes du produit, en fonction de la défauts de fabrication. Aucune indemnité ne sera accordée pour une mauvaise utilisation, un manque d'entretien, une mauvaise ou une alimentation électrique inadéquate, et une panne similaire sans rapport avec...
- Seite 60 Service Clients: Pour une politique de garantie détaillée, veuillez visiter notre site Web officiel à : www.atomstack.com Pour le support technique et le service, veuillez envoyer un e-mail : support@atomstack.com Fabricante: Shenzhen AtomStack Technologies Co., Ltd. Adresse: 17e étage, bâtiment 3A, phase II, parc intelligent, N °...
