3
1
Schritt 3
4
2
Benötigte Komponenten
Zylindrische
Bremsbelagk
omponenten
Schraube M5*25

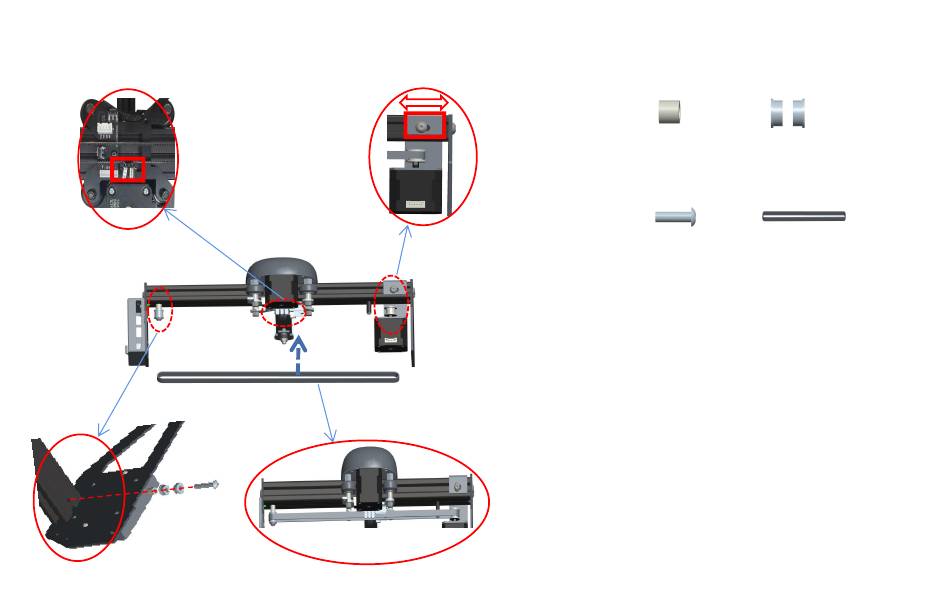

1. Wie in Abbildung 1 gezeigt, installieren Sie das
zylindrische Pad, zwei Lager (beachten Sie die Richtung)
und M5*25-Schrauben gleichzeitig entlang der gepunkteten
Linie an den Schraubenlöchern des Y-Achsen-Rahmens und
ziehen Sie die Schrauben mit einem Nr. 4 . fest
Sechskantschraubendreher.
2. Installieren Sie den Zahnriemen wie in Abbildung 2
gezeigt in die beiden Zahnräder in Pfeilrichtung.
3. Wie in Abbildung 3 gezeigt, müssen nach dem Anbringen
des Zahnriemens am Steuerrad die beiden Kupferköpfe in
die X-Achsen-Rahmenschnalle eingeschnallt werden.
4.Wie in Abbildung 4 gezeigt. Um zu verhindern, dass der
Zahnriemen zu locker wird, lösen Sie bitte die M5*14-
Schrauben auf beiden Seiten des Befestigungsrahmens des
Y-Achsen-Motors und bewegen Sie den
Befestigungsrahmen nach rechts, um den Zahnriemen zu
spannen.
Lager*2
Synchronriemen
komponente
