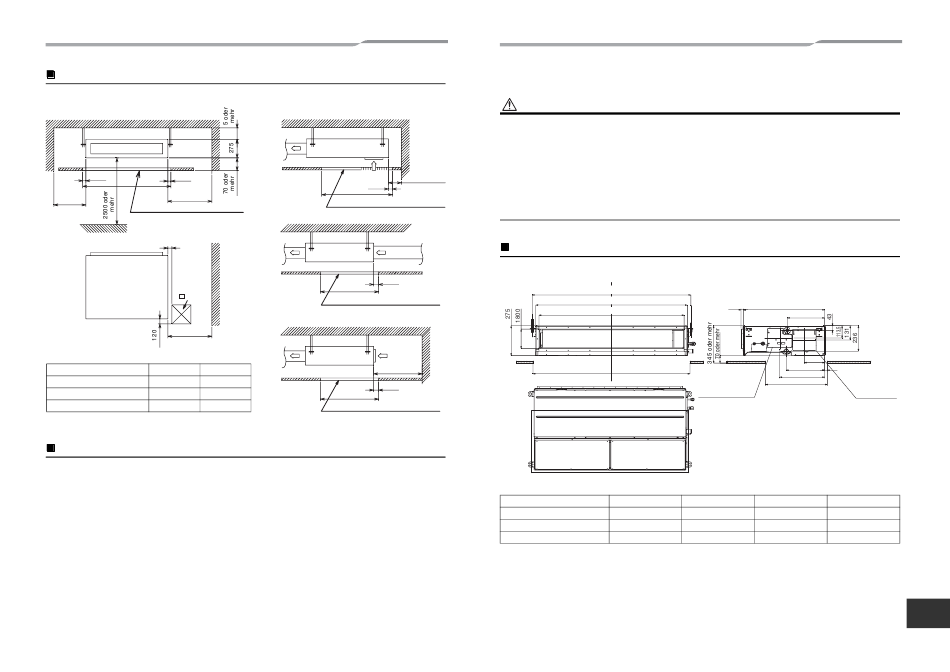

Platzbedarf
Schaffen Sie ausreichend Platz für Installations- oder Wartungsarbeiten.
Luftaustritt
Decke
25
25
A
B
100 oder
oder mehr
mehr
Wartungsöffnung (Deckenzugang)
Fußboden
100 oder mehr
Luftaustritt
Wartungs-
öffnung
450
B
Wartungsfreiraum
(B zur Wartung des Luftfilters)
A
Typ SM40, 45, 56
750
SM80-Typ
1050
Typ SM110, 140, 160
1450
Benachrichtigungsintervall für Filterreinigung
Die Zeitvorgabe für die Filterwarnleuchte (Hinweis auf Filterreinigung) der Fernbedienung kann den jeweiligen
Installationsbedingungen angepasst werden.
Wie Sie die Einstellung vornehmen, ist unter „Benachrichtigungsintervall für Filter" in diesem Handbuch
beschrieben.
11-DE
(Maßeinheit: mm)
Decke
Lufteintritt
25
570
Wartungsöffnung (Deckenzugang)
Lufteintritt
Decke
25
570
Wartungsöffnung (Deckenzugang)
Lufteintritt
300 oder mehr
B
700
25
Decke
500
570
700
Wartungsöffnung (Deckenzugang)
4
Installation
VORSICHT
Halten Sie sich genau an die folgenden Anweisungen, um Schäden am Innengerät und Verletzungen zu vermeiden.
• Legen Sie keine schweren Gegenstände auf das Raumgerät und lassen Sie es nicht von Personen betreten. (Auch
dann nicht, wenn es noch verpackt ist.)
• Transportieren Sie das Innengerät möglichst in seiner Verpackung. Ist dies nicht möglich, verwenden Sie beim
Transport Decken oder anderes Dämmmaterial, um eine Beschädigung des Geräts zu vermeiden.
• Heben Sie das Raumgerät nur an den 4 Metallbügeln an.
Üben Sie keine Kraft auf die anderen Teile (Kältemittelleitung, Ablaufwanne, geschäumte Teile oder Kunstharzteile)
50 oder mehr
am Gerät aus.
• Tragen Sie die Einheit mit mindestens 2 Personen und legen Sie Bänder nur an den spezifizierten Stellen an.
• Wenn Sie Vibrationsisoliermaterial an den Aufhängebolzen anbringen möchten, stellen Sie sicher, dass dadurch die
Vibration des Geräts nicht erhöht wird.
Außenabmessungen
Aufhängebolzenabstand B
Abmessung Hauptgerät A
Externe Abmessungen von Flansch C
▼ Abmessungen
Typ SM40, 45, 56
SM80-Typ
Typ SM110, 140, 160
– 6 –
C
L
22
750
D
Ablaufwanne /
Kondensatpumpen-
Prüfdeckel
A
B
C
700
765
640
1000
1065
940
1400
1465
1340
(Maßeinheit: mm)
345
187,5
355
25
415
570
Elektrischer
Schaltkasten
D
750
1050
1450
DE
12-DE
