Sicherheit
Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die
durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung.

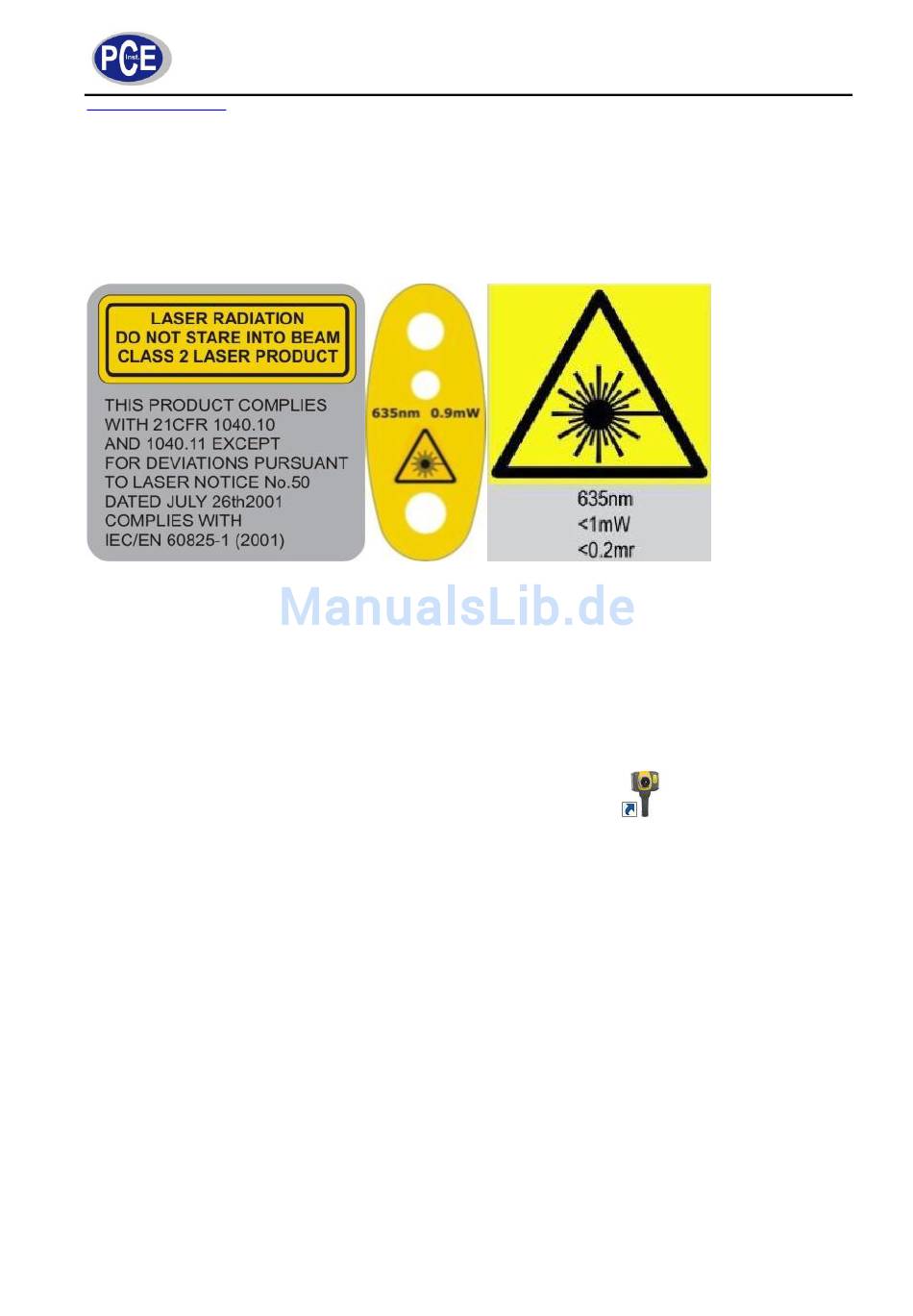

Die Wärmebildkamera PCE-TC 3D benutzt einen Klasse 2-Laser. Sehen Sie nicht direkt in diesen Laser,
da dies zu schweren Verletzungen der Augen führen kann. Der Laser sollte nicht eingeschaltet werden,
wenn sich Personen im Sichtbild der Kamera befinden.
Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH.
2
Installation der PCE-TC 3D Software
1. Legen Sie die CD-ROM in ein dafür vorgesehenes Laufwerk an Ihrem PC.
2. Falls die Installation nicht automatisch startet, öffnen Sie die Datei „PCE-TC PC Setup.exe" manuell
von der CD-ROM.
3. Folgen Sie den Anweisungen auf dem Bildschirm.
4. Sobald die Installation abgeschlossen ist, erscheint ein neues Symbol
3
Speichern der aufgenommenen Bilder auf dem PC
Die aufgenommenen Bilder werden auf einer Micro-SD Speicherkarte hinterlegt und in Ordnern archiviert.
Beim Einschalten der Kamera wird ein neuer Ordner angelegt, indem alle Bilder, Textkommentare und
Sprachkommentare gespeichert werden. Wird die Kamera ausgeschaltet und wieder eingeschaltet,
entsteht wieder ein neuer Ordner. Jedes Bild besteht aus maximal 3 Komponenten:
a. .bmp Datei: In dieser Datei befindet sich das optische und das Infrarotbild.
b. .ir5 Datei: In dieser Datei befinden sich die Temperaturdaten.
c. .wmv Datei: In dieser Datei befindet sich ein Sprachkommentar, sofern bei der Speicherung des Bildes
ein solcher erstellt wurde.
Hinweis: Benutzen Sie nicht den Windows Scanner und Kamera Assistenten um die Bilder auf den PC
zu übertragen.
Es gibt 2 verschiedene Möglichkeiten, die Bilder von der Kamera auf den PC zu übertragen...
3.1
...über USB
a. Verbinden Sie die Kamera mittels des USB-Kabels mit dem PC. Hierbei braucht die Kamera nicht
eingeschaltet sein.
BETRIEBSANLEITUNG
3
auf dem Desktop.
