PCE Instruments PCE-TC 3D Bedienungsanleitung Seite 12

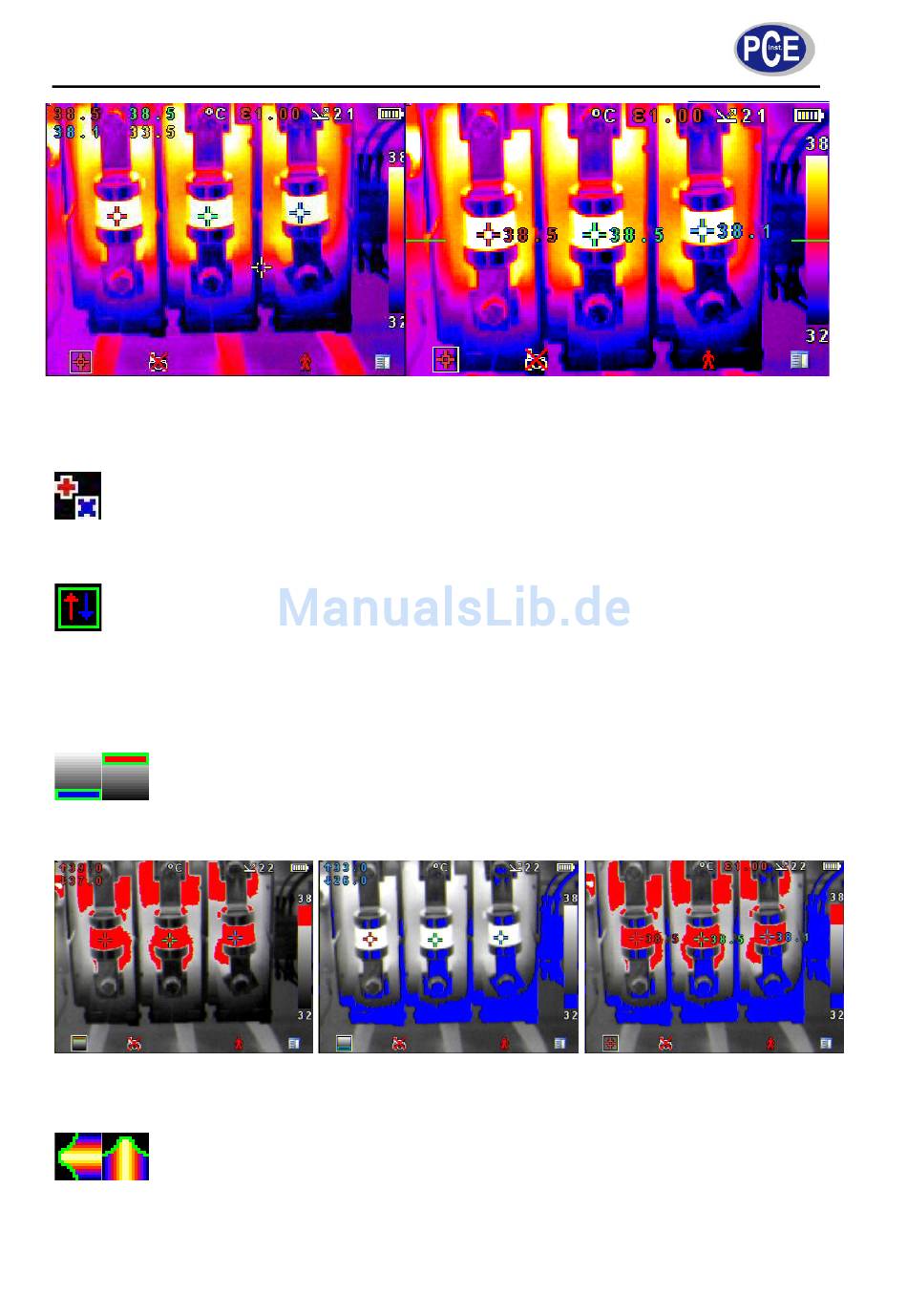

Tabellarische Temperaturanzeige
Zielverfolgung
Wählen Sie „Hoch", „Niedrig" oder „Hoch & Niedrig" um den heißesten, den kältesten oder den
heißesten und kältesten Punkt im Bild anzuzeigen und zu messen.
Bereich
Wenn diese Option aktiviert ist, wird die höchste, niedrigste und Durchschnittstemperatur im
ausgewählten Sichtbereich angezeigt
Hinweis: Bitte beachten Sie, dass von den drei oben beschriebenen Optionen immer nur eine aktiv sein
kann. Wird eine neue Option aktiviert, wird die vorherige also automatisch deaktiviert.
Isotherme
Wählen Sie „Hoch", „Niedrig" oder „Hoch & Niedrig" um Bereiche, welche sich in einem
bestimmten Temperaturbereich befinden, speziell zu kennzeichnen. Sie können während einer Messung
mit Hotkey 1 den Temperaturbereich und mit den Navigationstasten Level und Spanne wählen.
Rote Isotherme
Temperaturprofil
Wählen Sie „Horizontal" oder „Vertikal" um am rechten, bzw. unteren Bildschirmrand ein
Histogramm zu erzeugen, welches den Temperaturverlauf auf einer horizontalen oder vertikalen Ebene
darstellt. Die Position der Ebene wird durch Striche am Bildrand angezeigt. Über den Hotkey 1 sowie die
Navigationstasten können die Ebenen verschoben werden.
BETRIEBSANLEITUNG
Blaue Isotherme
12
Angehangene Temperaturen
Kombinierte Isotherme
