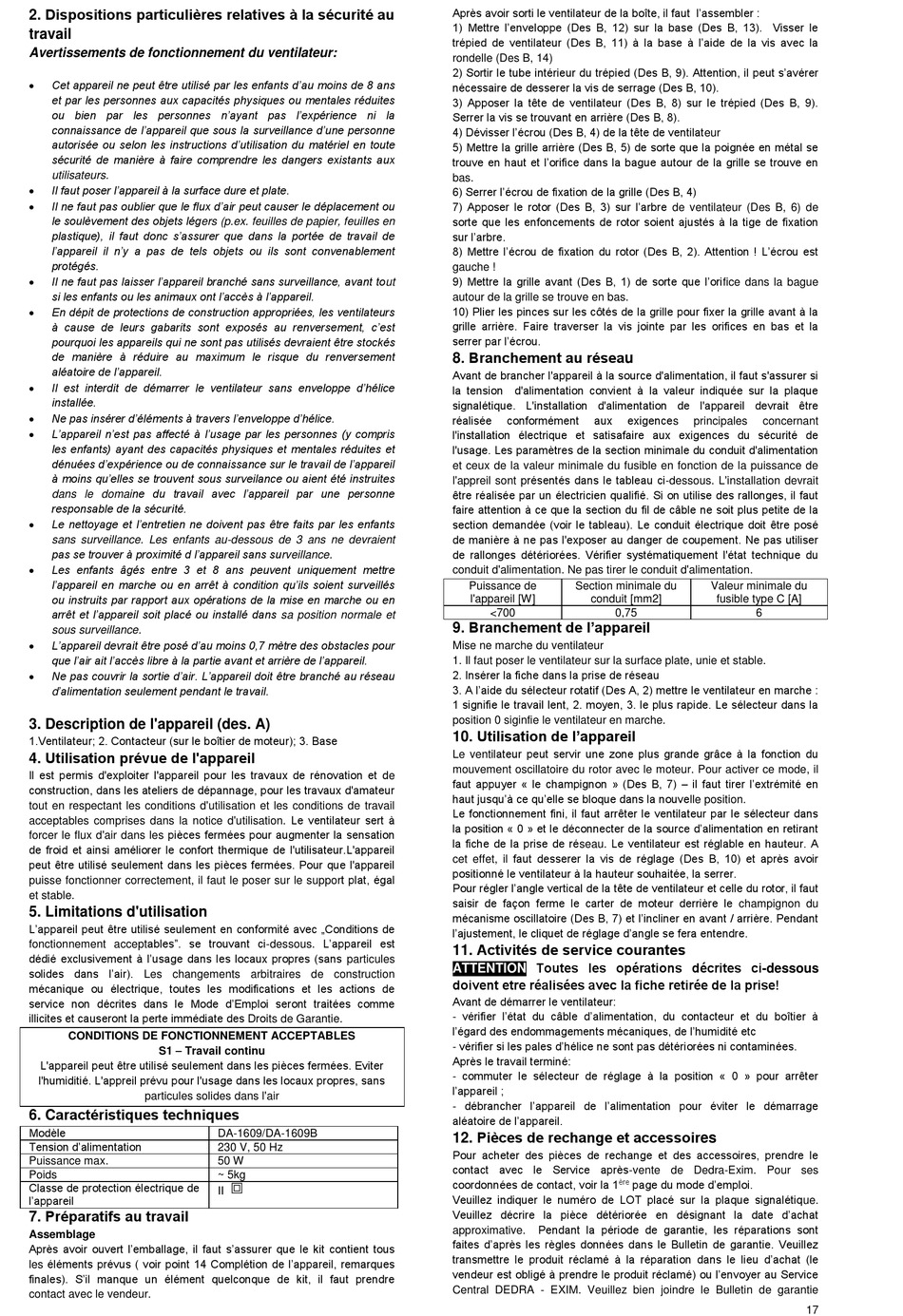

2. Dispositions particulières relatives à la sécurité au
travail
Avertissements de fonctionnement du ventilateur:
Cet appareil ne peut être utilisé par les enfants d'au moins de 8 ans
et par les personnes aux capacités physiques ou mentales réduites
ou bien par les personnes n'ayant pas l'expérience ni la
connaissance de l'appareil que sous la surveillance d'une personne
autorisée ou selon les instructions d'utilisation du matériel en toute
sécurité de manière à faire comprendre les dangers existants aux
utilisateurs.
Il faut poser l'appareil à la surface dure et plate.
Il ne faut pas oublier que le flux d'air peut causer le déplacement ou
le soulèvement des objets légers (p.ex. feuilles de papier, feuilles en
plastique), il faut donc s'assurer que dans la portée de travail de
l'appareil il n'y a pas de tels objets ou ils sont convenablement
protégés.
Il ne faut pas laisser l'appareil branché sans surveillance, avant tout
si les enfants ou les animaux ont l'accès à l'appareil.
En dépit de protections de construction appropriées, les ventilateurs
à cause de leurs gabarits sont exposés au renversement, c'est
pourquoi les appareils qui ne sont pas utilisés devraient être stockés
de manière à réduire au maximum le risque du renversement
aléatoire de l'appareil.
Il est interdit de démarrer le ventilateur sans enveloppe d'hélice
installée.
Ne pas insérer d'éléments à travers l'enveloppe d'hélice.
L'appareil n'est pas affecté à l'usage par les personnes (y compris
les enfants) ayant des capacités physiques et mentales réduites et
dénuées d'expérience ou de connaissance sur le travail de l'appareil
à moins qu'elles se trouvent sous surveilance ou aient été instruites
dans le domaine du travail avec l'appareil par une personne
responsable de la sécurité.
Le nettoyage et l'entretien ne doivent pas être faits par les enfants
sans surveillance. Les enfants au-dessous de 3 ans ne devraient
pas se trouver à proximité d l'appareil sans surveillance.
Les enfants âgés entre 3 et 8 ans peuvent uniquement mettre
l'appareil en marche ou en arrêt à condition qu'ils soient surveillés
ou instruits par rapport aux opérations de la mise en marche ou en
arrêt et l'appareil soit placé ou installé dans sa position normale et
sous surveillance.
L'appareil devrait être posé d'au moins 0,7 mètre des obstacles pour
que l'air ait l'accès libre à la partie avant et arrière de l'appareil.
Ne pas couvrir la sortie d'air. L'appareil doit être branché au réseau
d'alimentation seulement pendant le travail.
3. Description de l'appareil (des. A)
1.Ventilateur; 2. Contacteur (sur le boîtier de moteur); 3. Base
4. Utilisation prévue de l'appareil
Il est permis d'exploiter l'appareil pour les travaux de rénovation et de
construction, dans les ateliers de dépannage, pour les travaux d'amateur
tout en respectant les conditions d'utilisation et les conditions de travail
acceptables comprises dans la notice d'utilisation. Le ventilateur sert à
forcer le flux d'air dans les pièces fermées pour augmenter la sensation
de froid et ainsi améliorer le confort thermique de l'utilisateur.L'appareil
peut être utilisé seulement dans les pièces fermées. Pour que l'appareil
puisse fonctionner correctement, il faut le poser sur le support plat, égal
et stable.
5. Limitations d'utilisation
L'appareil peut être utilisé seulement en conformité avec „Conditions de
fonctionnement acceptables". se trouvant ci-dessous. L'appareil est
dédié exclusivement à l'usage dans les locaux propres (sans particules
solides dans l'air). Les changements arbitraires de construction
mécanique ou électrique, toutes les modifications et les actions de
service non décrites dans le Mode d'Emploi seront traitées comme
illicites et causeront la perte immédiate des Droits de Garantie.
CONDITIONS DE FONCTIONNEMENT ACCEPTABLES
S1 – Travail continu
L'appareil peut être utilisé seulement dans les pièces fermées. Eviter
l'humiditié. L'appreil prévu pour l'usage dans les locaux propres, sans
particules solides dans l'air
6. Caractéristiques techniques
Modèle
Tension d'alimentation
Puissance max.
Poids
Classe de protection électrique de
l'appareil
7. Préparatifs au travail
Assemblage
Après avoir ouvert l'emballage, il faut s'assurer que le kit contient tous
les éléments prévus ( voir point 14 Complétion de l'appareil, remarques
finales). S'il manque un élément quelconque de kit, il faut prendre
contact avec le vendeur.
DA-1609/DA-1609B
230 V, 50 Hz
50 W
~ 5kg
II
Après avoir sorti le ventilateur de la boîte, il faut l'assembler :
1) Mettre l'enveloppe (Des B, 12) sur la base (Des B, 13). Visser le
trépied de ventilateur (Des B, 11) à la base à l'aide de la vis avec la
rondelle (Des B, 14)
2) Sortir le tube intérieur du trépied (Des B, 9). Attention, il peut s'avérer
nécessaire de desserer la vis de serrage (Des B, 10).
3) Apposer la tête de ventilateur (Des B, 8) sur le trépied (Des B, 9).
Serrer la vis se trouvant en arrière (Des B, 8).
4) Dévisser l'écrou (Des B, 4) de la tête de ventilateur
5) Mettre la grille arrière (Des B, 5) de sorte que la poignée en métal se
trouve en haut et l'orifice dans la bague autour de la grille se trouve en
bas.
6) Serrer l'écrou de fixation de la grille (Des B, 4)
7) Apposer le rotor (Des B, 3) sur l'arbre de ventilateur (Des B, 6) de
sorte que les enfoncements de rotor soient ajustés à la tige de fixation
sur l'arbre.
8) Mettre l'écrou de fixation du rotor (Des B, 2). Attention ! L'écrou est
gauche !
9) Mettre la grille avant (Des B, 1) de sorte que l'orifice dans la bague
autour de la grille se trouve en bas.
10) Plier les pinces sur les côtés de la grille pour fixer la grille avant à la
grille arrière. Faire traverser la vis jointe par les orifices en bas et la
serrer par l'écrou.
8. Branchement au réseau
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si
la tension d'alimentation convient à la valeur indiquée sur la plaque
signalétique. L'installation d'alimentation de l'appareil devrait être
réalisée
conformément
aux
l'installation électrique et satisafaire aux exigences du sécurité de
l'usage. Les paramètres de la section minimale du conduit d'alimentation
et ceux de la valeur minimale du fusible en fonction de la puissance de
l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait
être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut
faire attention à ce que la section du fil de câble ne soit plus petite de la
section demandée (voir le tableau). Le conduit électrique doit être posé
de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser
de rallonges détériorées. Vérifier systématiquement l'état technique du
conduit d'alimentation. Ne pas tirer le conduit d'alimentation.
Puissance de
Section minimale du
l'appareil [W]
conduit [mm2]
<700
0,75
9. Branchement de l'appareil
Mise ne marche du ventilateur
1. Il faut poser le ventilateur sur la surface plate, unie et stable.
2. Insérer la fiche dans la prise de réseau
3. A l'aide du sélecteur rotatif (Des A, 2) mettre le ventilateur en marche :
1 signifie le travail lent, 2. moyen, 3. le plus rapide. Le sélecteur dans la
position 0 siginfie le ventilateur en marche.
10. Utilisation de l'appareil
Le ventilateur peut servir une zone plus grande grâce à la fonction du
mouvement oscillatoire du rotor avec le moteur. Pour activer ce mode, il
faut appuyer « le champignon » (Des B, 7) – il faut tirer l'extrémité en
haut jusqu'à ce qu'elle se bloque dans la nouvelle position.
Le fonctionnement fini, il faut arrêter le ventilateur par le sélecteur dans
la position « 0 » et le déconnecter de la source d'alimentation en retirant
la fiche de la prise de réseau. Le ventilateur est réglable en hauteur. A
cet effet, il faut desserer la vis de réglage (Des B, 10) et après avoir
positionné le ventilateur à la hauteur souhaitée, la serrer.
Pour régler l'angle vertical de la tête de ventilateur et celle du rotor, il faut
saisir de façon ferme le carter de moteur derrière le champignon du
mécanisme oscillatoire (Des B, 7) et l'incliner en avant / arrière. Pendant
l'ajustement, le cliquet de réglage d'angle se fera entendre.
11. Activités de service courantes
Toutes les opérations décrites ci-dessous
ATTENTION
doivent etre réalisées avec la fiche retirée de la prise!
Avant de démarrer le ventilateur:
- vérifier l'état du câble d'alimentation, du contacteur et du boîtier à
l'égard des endommagements mécaniques, de l'humidité etc
- vérifier si les pales d'hélice ne sont pas détériorées ni contaminées.
Après le travail terminé:
- commuter le sélecteur de réglage à la position « 0 » pour arrêter
l'appareil ;
- débrancher l'appareil de l'alimentation pour éviter le démarrage
aléatoire de l'appareil.
12. Pièces de rechange et accessoires
Pour acheter des pièces de rechange et des accessoires, prendre le
contact avec le Service après-vente de Dedra-Exim. Pour ses
coordonnées de contact, voir la 1
ère
Veuillez indiquer le numéro de LOT placé sur la plaque signalétique.
Veuillez décrire la pièce détériorée en désignant la date d'achat
Pendant la période de garantie, les réparations sont
approximative.
faites d'après les règles données dans le Bulletin de garantie. Veuillez
transmettre le produit réclamé à la réparation dans le lieu d'achat (le
vendeur est obligé à prendre le produit réclamé) ou l'envoyer au Service
Central DEDRA - EXIM. Veuillez bien joindre le Bulletin de garantie
exigences
principales
concernant
Valeur minimale du
fusible type C [A]
6
page du mode d'emploi.
17
