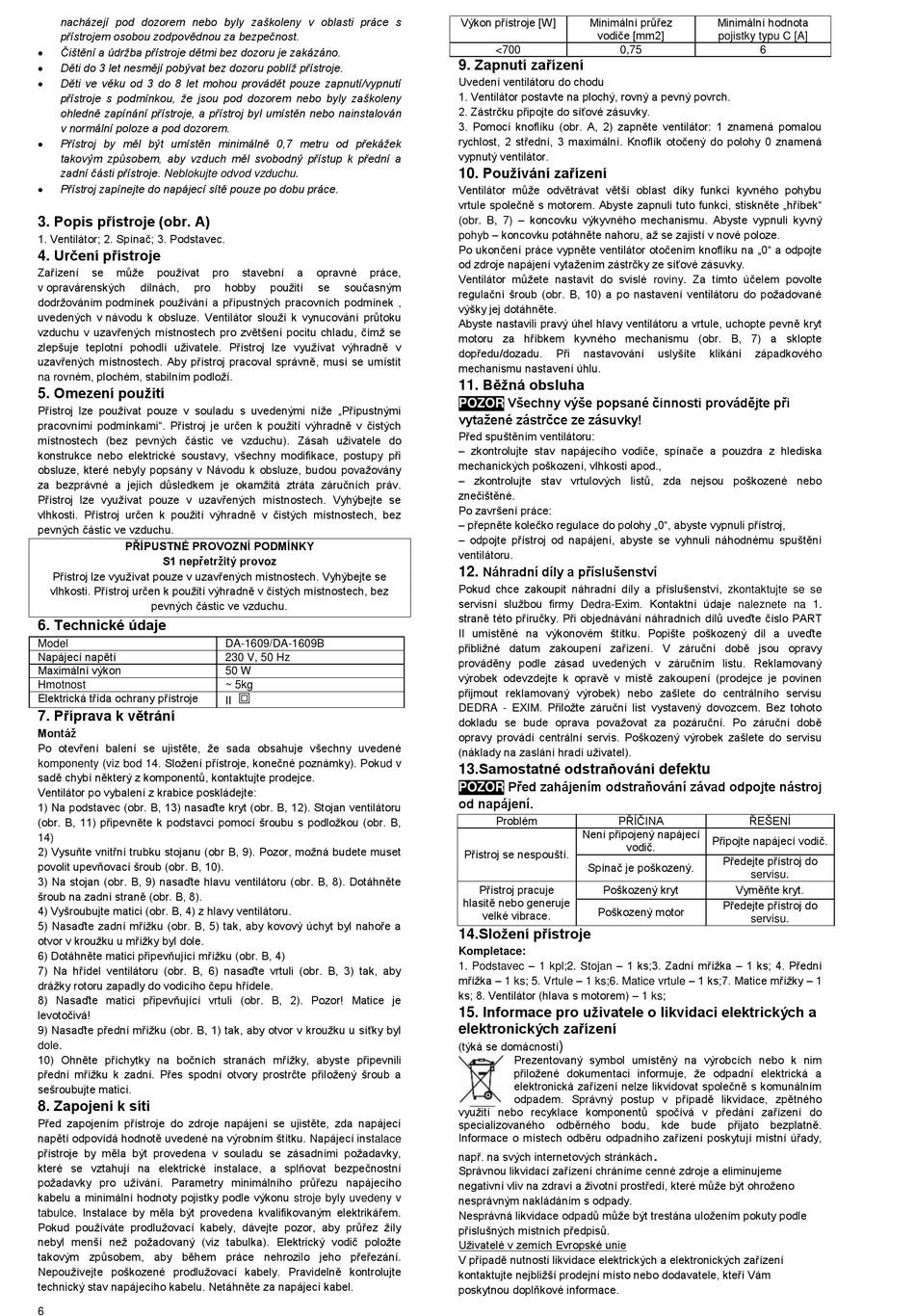

nacházejí pod dozorem nebo byly zaškoleny v oblasti práce s
přístrojem osobou zodpovědnou za bezpečnost.
Čištění a údržba přístroje dětmi bez dozoru je zakázáno.
Děti do 3 let nesmějí pobývat bez dozoru poblíž přístroje.
Děti ve věku od 3 do 8 let mohou provádět pouze zapnutí/vypnutí
přístroje s podmínkou, že jsou pod dozorem nebo byly zaškoleny
ohledně zapínání přístroje, a přístroj byl umístěn nebo nainstalován
v normální poloze a pod dozorem.
Přístroj by měl být umístěn minimálně 0,7 metru od překážek
takovým způsobem, aby vzduch měl svobodný přístup k přední a
zadní části přístroje. Neblokujte odvod vzduchu.
Přístroj zapínejte do napájecí sítě pouze po dobu práce.
3. Popis přístroje (obr. A)
1. Ventilátor; 2. Spínač; 3. Podstavec.
4. Určení přístroje
Zařízení
se
může
používat
v opravárenských
dílnách,
pro
dodržováním podmínek používání a přípustných pracovních podmínek ,
uvedených v návodu k obsluze. Ventilátor slouží k vynucování průtoku
vzduchu v uzavřených místnostech pro zvětšení pocitu chladu, čímž se
zlepšuje teplotní pohodlí uživatele. Přístroj lze využívat výhradně v
uzavřených místnostech. Aby přístroj pracoval správně, musí se umístit
na rovném, plochém, stabilním podloží.
5. Omezení použití
Přístroj lze používat pouze v souladu s uvedenými níže „Přípustnými
pracovními podmínkami". Přístroj je určen k použití výhradně v čistých
místnostech (bez pevných částic ve vzduchu). Zásah uživatele do
konstrukce nebo elektrické soustavy, všechny modifikace, postupy při
obsluze, které nebyly popsány v Návodu k obsluze, budou považovány
za bezprávné a jejich důsledkem je okamžitá ztráta záručních práv.
Přístroj lze využívat pouze v uzavřených místnostech. Vyhýbejte se
vlhkosti. Přístroj určen k použití výhradně v čistých místnostech, bez
pevných částic ve vzduchu.
PŘÍPUSTNÉ PROVOZNÍ PODMÍNKY
S1 nepřetržitý provoz
Přístroj lze využívat pouze v uzavřených místnostech. Vyhýbejte se
vlhkosti. Přístroj určen k použití výhradně v čistých místnostech, bez
pevných částic ve vzduchu.
6. Technické údaje
Model
Napájecí napětí
Maximální výkon
Hmotnost
Elektrická třída ochrany přístroje
7. Příprava k větrání
Montáž
Po otevření balení se ujistěte, že sada obsahuje všechny uvedené
komponenty (viz bod 14. Složení přístroje, konečné poznámky). Pokud v
sadě chybí některý z komponentů, kontaktujte prodejce.
Ventilátor po vybalení z krabice poskládejte:
1) Na podstavec (obr. B, 13) nasaďte kryt (obr. B, 12). Stojan ventilátoru
(obr. B, 11) připevněte k podstavci pomocí šroubu s podložkou (obr. B,
14)
2) Vysuňte vnitřní trubku stojanu (obr B, 9). Pozor, možná budete muset
povolit upevňovací šroub (obr. B, 10).
3) Na stojan (obr. B, 9) nasaďte hlavu ventilátoru (obr. B, 8). Dotáhněte
šroub na zadní straně (obr. B, 8).
4) Vyšroubujte matici (obr. B, 4) z hlavy ventilátoru.
5) Nasaďte zadní mřížku (obr. B, 5) tak, aby kovový úchyt byl nahoře a
otvor v kroužku u mřížky byl dole.
6) Dotáhněte matici připevňující mřížku (obr. B, 4)
7) Na hřídel ventilátoru (obr. B, 6) nasaďte vrtuli (obr. B, 3) tak, aby
drážky rotoru zapadly do vodicího čepu hřídele.
8) Nasaďte matici připevňující vrtuli (obr. B, 2). Pozor! Matice je
levotočivá!
9) Nasaďte přední mřížku (obr. B, 1) tak, aby otvor v kroužku u síťky byl
dole.
10) Ohněte příchytky na bočních stranách mřížky, abyste připevnili
přední mřížku k zadní. Přes spodní otvory prostrčte přiložený šroub a
sešroubujte maticí.
8. Zapojení k síti
Před zapojením přístroje do zdroje napájení se ujistěte, zda napájecí
napětí odpovídá hodnotě uvedené na výrobním štítku. Napájecí instalace
přístroje by měla být provedena v souladu se zásadními požadavky,
které se vztahují na elektrické instalace, a splňovat bezpečnostní
požadavky pro užívání. Parametry minimálního průřezu napájecího
kabelu a minimální hodnoty pojistky podle výkonu stroje byly uvedeny v
tabulce. Instalace by měla být provedena kvalifikovaným elektrikářem.
Pokud používáte prodlužovací kabely, dávejte pozor, aby průřez žíly
nebyl menší než požadovaný (viz tabulka). Elektrický vodič položte
takovým způsobem, aby během práce nehrozilo jeho přeřezání.
Nepoužívejte poškozené prodlužovací kabely. Pravidelně kontrolujte
technický stav napájecího kabelu. Netáhněte za napájecí kabel.
6
pro
stavební
a
opravné
práce,
hobby
použití
se
současným
DA-1609/DA-1609B
230 V, 50 Hz
50 W
~ 5kg
II
Výkon přístroje [W]
Minimální průřez
vodiče [mm2]
<700
0,75
9. Zapnutí zařízení
Uvedení ventilátoru do chodu
1. Ventilátor postavte na plochý, rovný a pevný povrch.
2. Zástrčku připojte do síťové zásuvky.
3. Pomocí knoflíku (obr. A, 2) zapněte ventilátor: 1 znamená pomalou
rychlost, 2 střední, 3 maximální. Knoflík otočený do polohy 0 znamená
vypnutý ventilátor.
10. Používání zařízení
Ventilátor může odvětrávat větší oblast díky funkci kyvného pohybu
vrtule společně s motorem. Abyste zapnuli tuto funkci, stiskněte „hříbek"
(obr. B, 7) – koncovku výkyvného mechanismu. Abyste vypnuli kyvný
pohyb – koncovku potáhněte nahoru, až se zajistí v nové poloze.
Po ukončení práce vypněte ventilátor otočením knoflíku na „0" a odpojte
od zdroje napájení vytažením zástrčky ze síťové zásuvky.
Ventilátor můžete nastavit do svislé roviny. Za tímto účelem povolte
regulační šroub (obr. B, 10) a po nastavení ventilátoru do požadované
výšky jej dotáhněte.
Abyste nastavili pravý úhel hlavy ventilátoru a vrtule, uchopte pevně kryt
motoru za hříbkem kyvného mechanismu (obr. B, 7) a sklopte
dopředu/dozadu.
Při
nastavování
mechanismu nastavení úhlu.
11. Běžná obsluha
Všechny výše popsané činnosti provádějte při
POZOR
vytažené zástrčce ze zásuvky!
Před spuštěním ventilátoru:
– zkontrolujte stav napájecího vodiče, spínače a pouzdra z hlediska
mechanických poškození, vlhkosti apod.,
– zkontrolujte stav vrtulových listů, zda nejsou poškozené nebo
znečištěné.
Po završení práce:
– přepněte kolečko regulace do polohy „0", abyste vypnuli přístroj,
– odpojte přístroj od napájení, abyste se vyhnuli náhodnému spuštění
ventilátoru.
Náhradní díly a příslušenství
12.
Pokud chce zakoupit náhradní díly a příslušenství, zkontaktujte se se
servisní službou firmy Dedra-Exim. Kontaktní údaje naleznete na 1.
straně této příručky. Při objednávání náhradních dílů uveďte číslo PART
II umístěné na výkonovém štítku. Popište poškozený díl a uveďte
přibližné datum zakoupení zařízení. V záruční době jsou opravy
prováděny podle zásad uvedených v záručním listu. Reklamovaný
výrobek odevzdejte k opravě v místě zakoupení (prodejce je povinen
přijmout reklamovaný výrobek) nebo zašlete do centrálního servisu
DEDRA - EXIM. Přiložte záruční list vystavený dovozcem. Bez tohoto
dokladu se bude oprava považovat za pozáruční. Po záruční době
opravy provádí centrální servis. Poškozený výrobek zašlete do servisu
(náklady na zaslání hradí uživatel).
13.Samostatné odstraňování defektu
Před zahájením odstraňování závad odpojte nástroj
POZOR
od napájení.
Problém
PŘÍČINA
Není připojený napájecí
vodič.
Přístroj se nespouští.
Spínač je poškozený.
Poškozený kryt
Přístroj pracuje
hlasitě nebo generuje
Poškozený motor
velké vibrace.
14.Složení přístroje
Kompletace:
1. Podstavec – 1 kpl;2. Stojan – 1 ks;3. Zadní mřížka – 1 ks; 4. Přední
mřížka – 1 ks; 5. Vrtule – 1 ks;6. Matice vrtule – 1 ks;7. Matice mřížky – 1
ks; 8. Ventilátor (hlava s motorem) – 1 ks;
15. Informace pro uživatele o likvidaci elektrických a
elektronických zařízení
(týká se domácností
)
Prezentovaný symbol umístěný na výrobcích nebo k nim
přiložené dokumentaci informuje, že odpadní elektrická a
elektronická zařízení nelze likvidovat společně s komunálním
odpadem. Správný postup v případě likvidace, zpětného
využití nebo recyklace komponentů spočívá v předání zařízení do
specializovaného odběrného bodu,
Informace o místech odběru odpadního zařízení poskytují místní úřady,
např. na svých internetových stránkách
Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme
negativní vliv na zdraví a životní prostředí, které může být ohroženo
nesprávným nakládáním s odpady.
Nesprávná likvidace odpadů může být trestána uložením pokuty podle
příslušných místních předpisů.
Uživatelé v zemích Evropské unie
V případě nutnosti likvidace elektrických a elektronických zařízení
kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám
poskytnou doplňkové informace.
Minimální hodnota
pojistky typu C [A]
6
uslyšíte
klikání
západkového
ŘEŠENÍ
Připojte napájecí vodič.
Předejte přístroj do
servisu.
Vyměňte kryt.
Předejte přístroj do
servisu.
kde bude
přijato
bezplatně.
.
