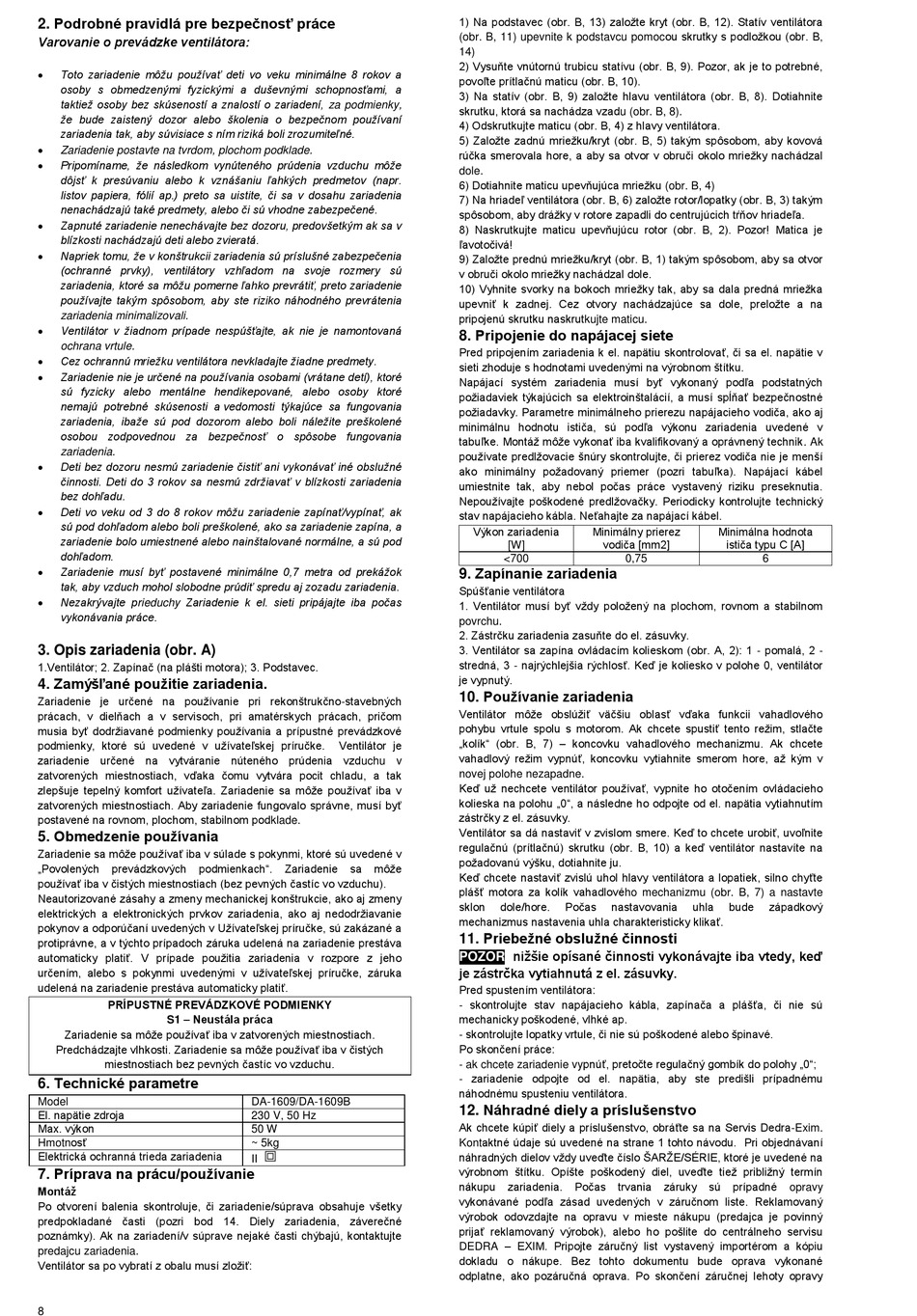

2. Podrobné pravidlá pre bezpečnosť práce
Varovanie o prevádzke ventilátora:

Toto zariadenie môžu používať deti vo veku minimálne 8 rokov a
osoby s obmedzenými fyzickými a duševnými schopnosťami, a
taktiež osoby bez skúseností a znalostí o zariadení, za podmienky,
že bude zaistený dozor alebo školenia o bezpečnom používaní
zariadenia tak, aby súvisiace s ním riziká boli zrozumiteľné.

Zariadenie postavte na tvrdom, plochom podklade.

Pripomíname, že následkom vynúteného prúdenia vzduchu môže
dôjsť k presúvaniu alebo k vznášaniu ľahkých predmetov (napr.
listov papiera, fólií ap.) preto sa uistite, či sa v dosahu zariadenia
nenachádzajú také predmety, alebo či sú vhodne zabezpečené.

Zapnuté zariadenie nenechávajte bez dozoru, predovšetkým ak sa v
blízkosti nachádzajú deti alebo zvieratá.

Napriek tomu, že v konštrukcii zariadenia sú príslušné zabezpečenia
(ochranné prvky), ventilátory vzhľadom na svoje rozmery sú
zariadenia, ktoré sa môžu pomerne ľahko prevrátiť, preto zariadenie
používajte takým spôsobom, aby ste riziko náhodného prevrátenia
zariadenia minimalizovali.

Ventilátor v žiadnom prípade nespúšťajte, ak nie je namontovaná
ochrana vrtule.

Cez ochrannú mriežku ventilátora nevkladajte žiadne predmety.

Zariadenie nie je určené na používania osobami (vrátane detí), ktoré
sú fyzicky alebo mentálne hendikepované, alebo osoby ktoré
nemajú potrebné skúsenosti a vedomosti týkajúce sa fungovania
zariadenia, ibaže sú pod dozorom alebo boli náležite preškolené
osobou zodpovednou za bezpečnosť o spôsobe fungovania
zariadenia.

Deti bez dozoru nesmú zariadenie čistiť ani vykonávať iné obslužné
činnosti. Deti do 3 rokov sa nesmú zdržiavať v blízkosti zariadenia
bez dohľadu.

Deti vo veku od 3 do 8 rokov môžu zariadenie zapínať/vypínať, ak
sú pod dohľadom alebo boli preškolené, ako sa zariadenie zapína, a
zariadenie bolo umiestnené alebo nainštalované normálne, a sú pod
dohľadom.

Zariadenie musí byť postavené minimálne 0,7 metra od prekážok
tak, aby vzduch mohol slobodne prúdiť spredu aj zozadu zariadenia.

Nezakrývajte prieduchy Zariadenie k el. sieti pripájajte iba počas
vykonávania práce.
3. Opis zariadenia (obr. A)
1.Ventilátor; 2. Zapínač (na plášti motora); 3. Podstavec.
4. Zamýšľané použitie zariadenia.
Zariadenie je určené na používanie pri rekonštrukčno-stavebných
prácach, v dielňach a v servisoch, pri amatérskych prácach, pričom
musia byť dodržiavané podmienky používania a prípustné prevádzkové
podmienky, ktoré sú uvedené v užívateľskej príručke.
zariadenie určené na vytváranie núteného prúdenia vzduchu v
zatvorených miestnostiach, vďaka čomu vytvára pocit chladu, a tak
zlepšuje tepelný komfort užívateľa. Zariadenie sa môže používať iba v
zatvorených miestnostiach. Aby zariadenie fungovalo správne, musí byť
postavené na rovnom, plochom, stabilnom podklade.
5. Obmedzenie používania
Zariadenie sa môže používať iba v súlade s pokynmi, ktoré sú uvedené v
„Povolených prevádzkových podmienkach".
používať iba v čistých miestnostiach (bez pevných častíc vo vzduchu).
Neautorizované zásahy a zmeny mechanickej konštrukcie, ako aj zmeny
elektrických a elektronických prvkov zariadenia, ako aj nedodržiavanie
pokynov a odporúčaní uvedených v Užívateľskej príručke, sú zakázané a
protiprávne, a v týchto prípadoch záruka udelená na zariadenie prestáva
automaticky platiť. V prípade použitia zariadenia v rozpore z jeho
určením, alebo s pokynmi uvedenými v užívateľskej príručke, záruka
udelená na zariadenie prestáva automaticky platiť.
PRÍPUSTNÉ PREVÁDZKOVÉ PODMIENKY
S1 – Neustála práca
Zariadenie sa môže používať iba v zatvorených miestnostiach.
Predchádzajte vlhkosti. Zariadenie sa môže používať iba v čistých
miestnostiach bez pevných častíc vo vzduchu.
6. Technické parametre
Model
El. napätie zdroja
Max. výkon
Hmotnosť
Elektrická ochranná trieda zariadenia
7. Príprava na prácu/používanie
Montáž
Po otvorení balenia skontroluje, či zariadenie/súprava obsahuje všetky
predpokladané časti (pozri bod 14. Diely zariadenia, záverečné
poznámky). Ak na zariadení/v súprave nejaké časti chýbajú, kontaktujte
predajcu zariadenia.
Ventilátor sa po vybratí z obalu musí zložiť:
8
Ventilátor je
Zariadenie sa môže
DA-1609/DA-1609B
230 V, 50 Hz
50 W
~ 5kg
II
1) Na podstavec (obr. B, 13) založte kryt (obr. B, 12). Statív ventilátora
(obr. B, 11) upevnite k podstavcu pomocou skrutky s podložkou (obr. B,
14)
2) Vysuňte vnútornú trubicu statívu (obr. B, 9). Pozor, ak je to potrebné,
povoľte prítlačnú maticu (obr. B, 10).
3) Na statív (obr. B, 9) založte hlavu ventilátora (obr. B, 8). Dotiahnite
skrutku, ktorá sa nachádza vzadu (obr. B, 8).
4) Odskrutkujte maticu (obr. B, 4) z hlavy ventilátora.
5) Založte zadnú mriežku/kryt (obr. B, 5) takým spôsobom, aby kovová
rúčka smerovala hore, a aby sa otvor v obruči okolo mriežky nachádzal
dole.
6) Dotiahnite maticu upevňujúca mriežku (obr. B, 4)
7) Na hriadeľ ventilátora (obr. B, 6) založte rotor/lopatky (obr. B, 3) takým
spôsobom, aby drážky v rotore zapadli do centrujúcich tŕňov hriadeľa.
8) Naskrutkujte maticu upevňujúcu rotor (obr. B, 2). Pozor! Matica je
ľavotočivá!
9) Založte prednú mriežku/kryt (obr. B, 1) takým spôsobom, aby sa otvor
v obruči okolo mriežky nachádzal dole.
10) Vyhnite svorky na bokoch mriežky tak, aby sa dala predná mriežka
upevniť k zadnej. Cez otvory nachádzajúce sa dole, preložte a na
pripojenú skrutku naskrutkujte maticu.
8. Pripojenie do napájacej siete
Pred pripojením zariadenia k el. napätiu skontrolovať, či sa el. napätie v
sieti zhoduje s hodnotami uvedenými na výrobnom štítku.
Napájací systém zariadenia musí byť vykonaný podľa podstatných
požiadaviek týkajúcich sa elektroinštalácií, a musí spĺňať bezpečnostné
požiadavky. Parametre minimálneho prierezu napájacieho vodiča, ako aj
minimálnu hodnotu ističa, sú podľa výkonu zariadenia uvedené v
tabuľke. Montáž môže vykonať iba kvalifikovaný a oprávnený technik. Ak
používate predlžovacie šnúry skontrolujte, či prierez vodiča nie je menší
ako minimálny požadovaný priemer (pozri tabuľka). Napájací kábel
umiestnite tak, aby nebol počas práce vystavený riziku preseknutia.
Nepoužívajte poškodené predlžovačky. Periodicky kontrolujte technický
stav napájacieho kábla. Neťahajte za napájací kábel.
Výkon zariadenia Minimálny prierez
vodiča [mm2]
[W]
<700 0,75
9. Zapínanie zariadenia
Spúšťanie ventilátora
1. Ventilátor musí byť vždy položený na plochom, rovnom a stabilnom
povrchu.
2. Zástrčku zariadenia zasuňte do el. zásuvky.
3. Ventilátor sa zapína ovládacím kolieskom (obr. A, 2): 1 - pomalá, 2 -
stredná, 3 - najrýchlejšia rýchlosť. Keď je koliesko v polohe 0, ventilátor
je vypnutý.
10. Používanie zariadenia
Ventilátor môže obslúžiť väčšiu oblasť vďaka funkcii vahadlového
pohybu vrtule spolu s motorom. Ak chcete spustiť tento režim, stlačte
„kolík" (obr. B, 7) – koncovku vahadlového mechanizmu. Ak chcete
vahadlový režim vypnúť, koncovku vytiahnite smerom hore, až kým v
novej polohe nezapadne.
Keď už nechcete ventilátor používať, vypnite ho otočením ovládacieho
kolieska na polohu „0", a následne ho odpojte od el. napätia vytiahnutím
zástrčky z el. zásuvky.
Ventilátor sa dá nastaviť v zvislom smere. Keď to chcete urobiť, uvoľnite
regulačnú (prítlačnú) skrutku (obr. B, 10) a keď ventilátor nastavíte na
požadovanú výšku, dotiahnite ju.
Keď chcete nastaviť zvislú uhol hlavy ventilátora a lopatiek, silno chyťte
plášť motora za kolík vahadlového mechanizmu (obr. B, 7) a nastavte
sklon dole/hore. Počas nastavovania
mechanizmus nastavenia uhla charakteristicky klikať.
11. Priebežné obslužné činnosti
nižšie opísané činnosti vykonávajte iba vtedy, keď
POZOR
je zástrčka vytiahnutá z el. zásuvky.
Pred spustením ventilátora:
- skontrolujte stav napájacieho kábla, zapínača a plášťa, či nie sú
mechanicky poškodené, vlhké ap.
- skontrolujte lopatky vrtule, či nie sú poškodené alebo špinavé.
Po skončení práce:
- ak chcete zariadenie vypnúť, pretočte regulačný gombík do polohy „0";
- zariadenie odpojte od el. napätia, aby ste predišli prípadnému
náhodnému spusteniu ventilátora.
12. Náhradné diely a príslušenstvo
Ak chcete kúpiť diely a príslušenstvo, obráťte sa na Servis Dedra-Exim.
Kontaktné údaje sú uvedené na strane 1 tohto návodu. Pri objednávaní
náhradných dielov vždy uveďte číslo ŠARŽE/SÉRIE, ktoré je uvedené na
výrobnom štítku. Opíšte poškodený diel, uveďte tiež približný termín
nákupu zariadenia. Počas trvania
vykonávané podľa zásad uvedených v záručnom liste. Reklamovaný
výrobok odovzdajte na opravu v mieste nákupu (predajca je povinný
prijať reklamovaný výrobok), alebo ho pošlite do centrálneho servisu
DEDRA – EXIM. Pripojte záručný list vystavený importérom a kópiu
dokladu o nákupe. Bez tohto dokumentu bude oprava vykonané
odplatne, ako pozáručná oprava. Po skončení záručnej lehoty opravy
Minimálna hodnota
ističa typu C [A]
6
uhla bude západkový
záruky sú prípadné
opravy
